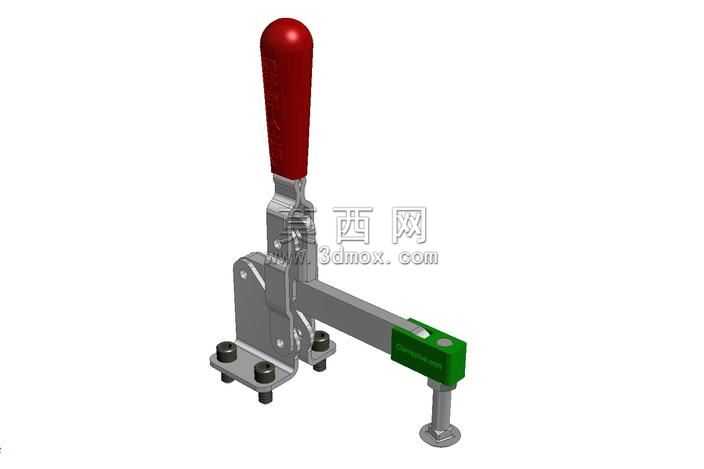

101EL垂直式手动快速夹钳结构模型

本模型为101EL垂直直式手动快速夹钳的完整三维参数化模型，建模过程严格遵循实际产品的尺寸公差与装配逻辑，采用自底向上的建模思路完成全部零件的构建与总装配合。模型中所有零件均为可编辑参数化特征，底座部分通过拉伸、切除特征构建安装孔位与定位槽，表面做镀锌金属质感材质处理，还原了五金冲压件的哑光金属肌理；操作手柄采用红色酚醛塑料材质，通过旋转凸台与圆角特征塑造符合人体工学的握持曲面，表面添加细微的磨砂纹理提升真实感；连杆传动机构通过多个铰接配合实现运动仿真，各铰接轴与孔位采用间隙配合参数，还原实际产品的活动顺畅度；压头部分设置可调高度的螺纹结构，搭配橡胶防滑压头材质，可模拟不同压紧行程下的工作状态。模型包含完整的爆炸视图配置，可清晰展示各零件的装配关系与拆装顺序，同时预设了三种工作配置：自由张开状态、起始压紧位置、完全锁紧状态，不同配置间可通过配置管理器一键切换，无需重新调整配合关系。渲染阶段采用工作室环境光照，金属部件添加环境反射效果，塑料手柄调整漫反射参数模拟真实材质的光影表现，整体模型可直接用于工装方案演示、产品选型参考以及非标夹具设计的基础元件调用，能够适配汽车零部件焊接工装、检具定位压紧等多种工业场景的设计需求，帮助设计人员快速完成工装方案的布局验证，减少重复建模的工作量，提升工装设计的整体效率。
