欧宝科莎车用弯管吸滤器结构设计

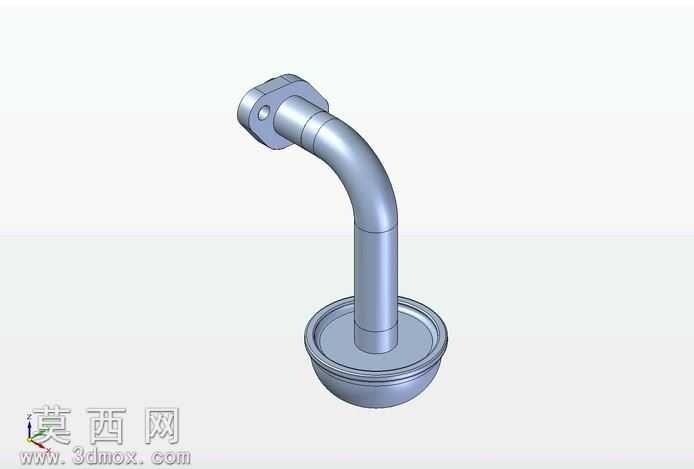

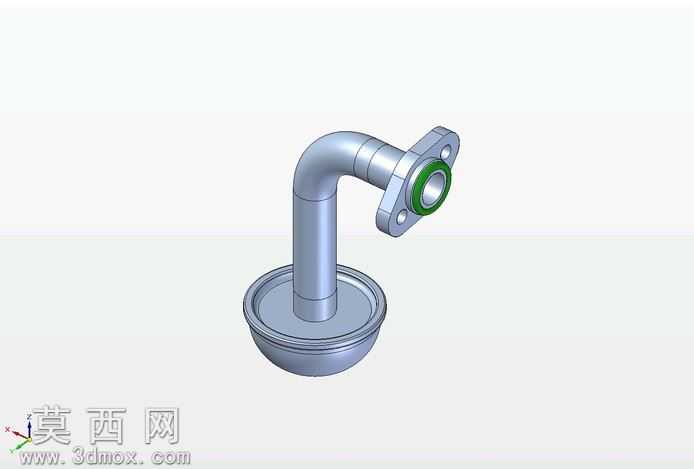

本模型为适配欧宝Corsa车型的油路吸滤器三维设计，整体采用一体式弯管加底部滤腔的结构布局，建模阶段以实际车用配件的装配尺寸为基准，先绘制中心走向的弯管路径，通过扫掠命令生成等壁厚的金属管路主体，管路弯折处做了平滑圆角过渡，避免油路输送时产生紊流与应力集中。顶部连接端采用菱形法兰安装结构，法兰盘面预留两个对称的装配定位孔，孔位公差按照车用紧固件的标准设定，法兰与管路衔接处做了加厚补强处理，同时在法兰内侧设计了环形密封槽，用于嵌入O型密封圈，保证安装后的油路密封性，杜绝渗漏风险。底部滤腔为圆盘式中空结构，与竖直段管路连通，腔体内预留了滤网安装位，可对吸入的油液进行杂质过滤，滤腔外壁做了多层环形加强筋，提升腔体的抗形变能力，适配车辆运行中的振动工况。材质渲染上，主体管路与滤腔采用哑光银灰色金属材质模拟铝合金压铸质感，法兰密封槽内的O型圈赋予高弹性橡胶材质，表面做轻微的哑光绿色处理，区分不同功能部件，整体渲染效果还原了金属配件的真实质感，各部件的装配关系清晰可辨。设计过程中充分考虑车用配件的安装空间限制，整体结构紧凑，弯折角度适配车型的油路布局走向，既保证了油液的通流截面积，又通过合理的管路走向减少了油液输送的阻力，底部滤腔的容积经过测算，可容纳足够的过滤面积，兼顾过滤效率与整体结构的轻量化要求，各连接部位的结构设计均符合汽车零部件的通用设计规范，可直接用于装配验证与结构优化参考。
