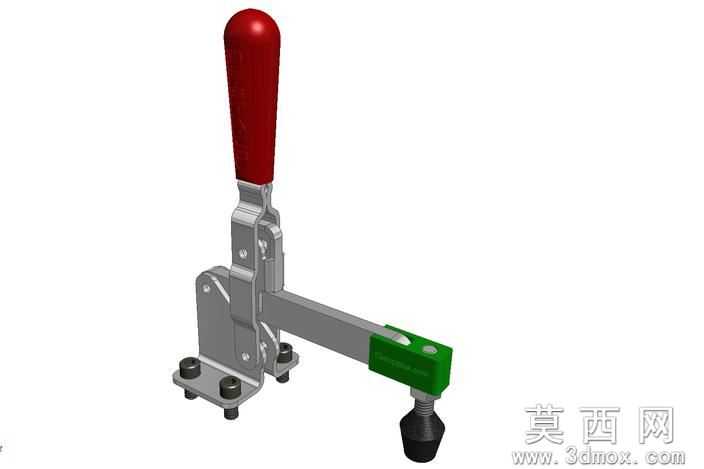

立式手动快速压紧红柄夹钳三维结构

本作品为立式手动快速压紧夹钳的三维建模成果，建模过程严格遵循机械加工工装夹具的实际尺寸比例，完整还原了快速夹钳的全部结构细节。建模阶段采用自底向上的装配设计思路，首先完成各个基础零件的独立建模：底座部分绘制了带安装孔的法兰式固定座，精准还原四个用于螺栓固定的沉头孔结构，以及与连杆机构铰接的销轴安装位；操作手柄部分采用曲面建模方式还原红色握柄的流线型握持形态，匹配人体工学的握持弧度，同时完成手柄与连杆铰接处的卡扣锁紧结构建模；长臂压杆部分还原了可调节长度的滑槽结构，以及压头端的绿色固定块与橡胶压头组件，压头处的螺纹调节结构也做了完整还原，可实现压紧高度的微调。材质与渲染阶段，对不同部件匹配对应的真实材质属性：红色握柄赋予哑光红色酚醛塑料材质，调整粗糙度参数模拟胶木手柄的磨砂触感；金属主体部件赋予镀锌合金钢材质，添加细微的金属颗粒纹理与轻微反光效果，还原五金夹具的金属质感；压头处的橡胶部件赋予黑色丁腈橡胶材质，调整漫反射参数模拟橡胶的哑光吸光特性；绿色调节块赋予绿色工程塑料材质，区分不同功能部件。结构设计上完整还原了快速夹钳的肘节锁紧机构，通过连杆铰接点的过死点设计实现压紧后的自锁特性，所有铰接位置都预留了合理的装配间隙，可在三维软件中实现完整的开合动作仿真，模拟手柄下压时压杆下行压紧工件、手柄抬起时压杆抬升松开工件的完整操作流程。设计过程中充分考虑了该类夹具的实际使用场景，压杆长度、压头行程、底座安装尺寸都参考行业通用的快速夹钳规格参数，确保模型可直接用于工装设计的装配参考，也可作为机械原理教学的演示模型，清晰展示肘节夹紧机构的力传递与自锁原理，模型的各个零件都可单独导出用于工程图的生成，匹配实际加工生产的尺寸要求。
