镂空轻量化48齿传动链轮三维设计

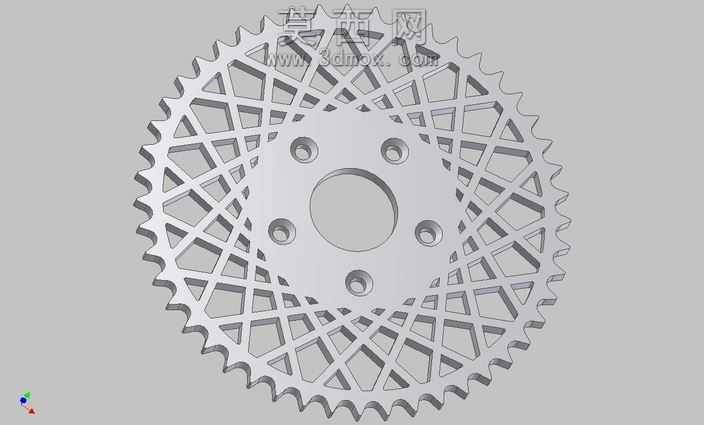

本作品为48齿传动链轮的三维建模设计成果，建模过程依托参数化设计逻辑完成全尺寸精准构建，首先以链轮分度圆、齿顶圆、齿根圆的标准参数为基准，绘制单齿齿形轮廓后通过环形阵列完成整圈48个轮齿的排布，确保每个轮齿的齿距、齿形角完全一致，满足链传动的啮合精度要求。中心区域设计有同轴定位安装孔，围绕中心孔均匀布置6个螺栓安装孔，用于链轮与传动轴的紧固连接，保证传动过程中的同轴度与连接可靠性。轮体主体采用辐条式镂空结构设计，通过交错排布的多边形镂空网格替代传统实心辐板，在保证轮体整体结构强度、抗扭刚度的前提下，大幅降低链轮自身重量，减少传动过程中的转动惯量，提升传动响应速度，同时镂空结构也便于传动过程中的散热与杂物排出，适配高速传动场景的使用需求。建模过程中对所有棱边做了适配工艺要求的圆角处理，避免应力集中问题，提升零件的结构疲劳寿命；材质配置阶段选用常用的45号结构钢材质参数，还原金属零件的哑光金属质感，渲染阶段采用中性灰背景突出零件结构细节，通过柔和的环境光打光清晰展现轮齿轮廓、镂空网格的结构层次与安装孔的位置关系，完整呈现零件的设计细节与结构特征。整体设计兼顾了传动功能需求与轻量化优化目标，结构设计符合机械加工工艺要求，可直接用于后续的工程分析、数控加工或3D打印验证，适配各类链传动机构的设计选型与样机开发场景。
