电气接线扩展模块结构设计

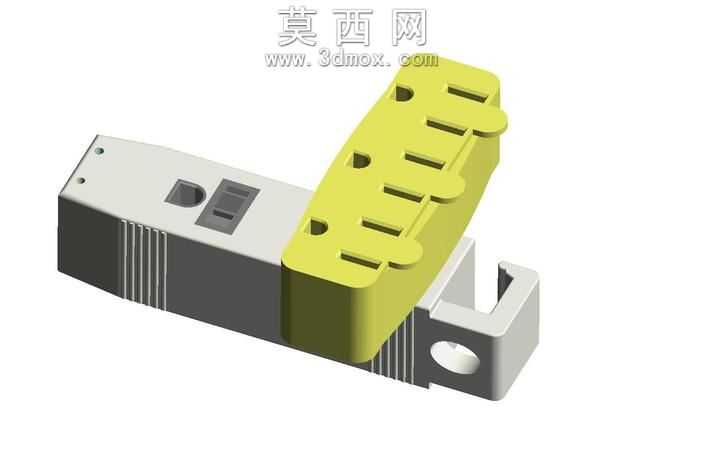

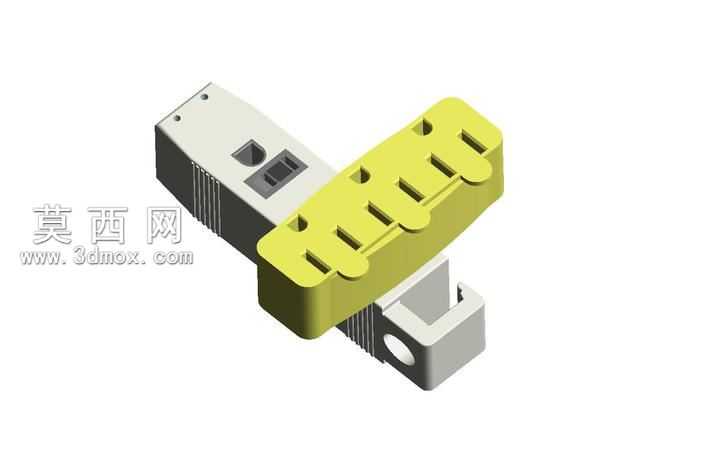

本作品为电气接线扩展模块的三维结构设计，采用Creo 2.0完成全参数化建模，建模过程严格遵循工业电气配件的设计规范与装配逻辑，整体结构分为基座主体与扩展插接端两个核心部分。建模阶段首先完成基座主体的轮廓绘制，通过拉伸、切除、阵列等基础特征构建基座的主体框架，基座侧面设计有均匀排布的散热筋结构，通过线性阵列特征实现等距排布，既保证了基座的结构强度，又能在模块工作过程中提升散热效率，基座端部设计有带安装孔的固定支脚，安装孔处做了沉头处理，可适配标准紧固件完成模块的工位固定，基座表面预留的开关安装位与定位凹槽，通过精准的尺寸约束保证与配套电气元件的装配公差。扩展插接端采用模块化插接结构设计，主体为绝缘材质的插接基座，表面通过阵列特征设计多组等距的接线插槽，每个插槽边缘做了导向倒角处理，方便接线端子的快速插拔对位，插槽侧边设计有定位卡扣结构，可在插接完成后实现自锁，避免使用过程中出现接线松脱的问题。材质渲染阶段，基座主体采用哑光浅灰工程塑料材质，调整材质的粗糙度与反光参数还原工业塑料的真实质感，散热筋与固定支脚部分做了细微的材质区分，模拟玻纤增强塑料的细微纹理；扩展插接端采用亮黄色阻燃绝缘塑料材质，通过调整材质的漫反射与高光参数，凸显绝缘材质的安全标识属性，金属接触部分采用哑光镀镍金属材质，还原电气接插件的金属接触件质感。整体设计遵循电气配件的安全规范，各部件之间的装配间隙预留合理，既保证了插接配合的紧密性，又避免了装配干涉问题，模块化的扩展结构可实现多模块的级联拼接，能够适配不同接线数量的使用场景，固定结构与散热结构的设计充分考虑了实际工业使用中的安装与运维需求，所有特征均保留完整参数化建模历史，可根据实际使用需求调整插槽数量、安装尺寸等核心参数，适配不同规格的电气接线场景。
