气驱式喷射泵设备三维结构设计

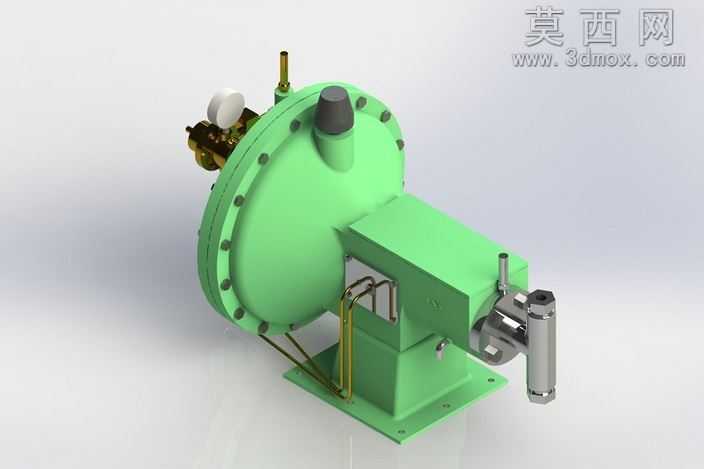

本模型为气驱式喷射泵的完整三维建模成果，建模过程中严格遵循气动流体输送设备的实际结构比例，对泵体各组成部件进行了精细化的特征还原。建模阶段首先搭建整体装配基准，以底部安装底座为定位基础，依次完成主腔壳体、气动驱动端、流体输出端、附属管路组件的特征搭建，所有部件的连接位、安装孔、密封面均按照实际工业泵的装配逻辑进行匹配，确保各部件间不存在干涉问题，装配关系完全符合实物的组装逻辑。材质渲染阶段针对不同部件的实际材质属性进行参数调整，主泵腔壳体采用哑光绿色工业漆面材质，还原设备表面的喷涂质感，金属管路、输出端金属接头采用抛光不锈钢材质，模拟金属部件的反光与金属质感，密封端盖、调节旋钮采用黑色硬质工程塑料材质，附属气路铜管采用黄铜金属材质，不同材质的质感区分清晰，渲染后整体视觉效果贴近真实工业设备的外观表现。结构设计上，该泵以气压作为驱动动力，主腔为圆形承压腔体结构，通过周边均布的紧固螺栓实现端盖密封，保障腔体内的压力承载能力，侧边设置的气动控制组件负责驱动动力的接入与调节，输出端采用高精度金属喷射接头，保障流体喷射的精度与稳定性，底部方形安装底座预留固定安装孔，方便设备在工位上的安装固定，侧面布设的气路连接管路排布规整，兼顾功能实现与外观的整洁性。设计过程中重点考量了气动驱动结构的动力传递路径，将驱动端与流体输出端进行模块化拆分，既保障动力传递的效率，也方便后续对易损部件进行维护更换，所有外露部件的边角均做了工艺倒角处理，避免尖锐边角带来的安全隐患，整体结构紧凑，在满足功能需求的前提下尽可能缩小设备体积，适配多种安装场景的空间要求。
