起重机吊钩组件三维结构设计

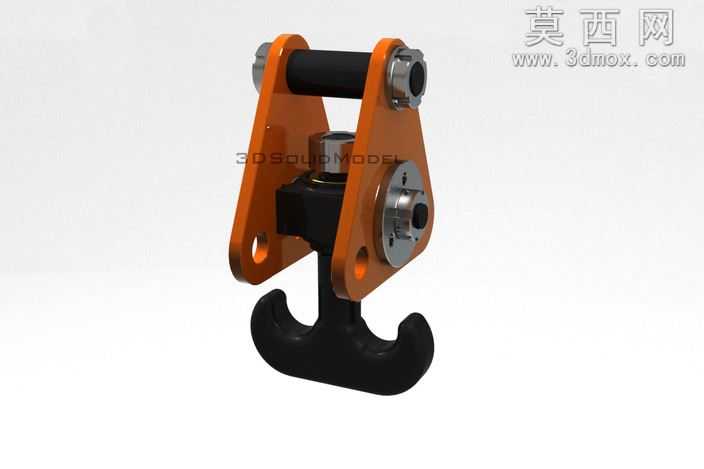

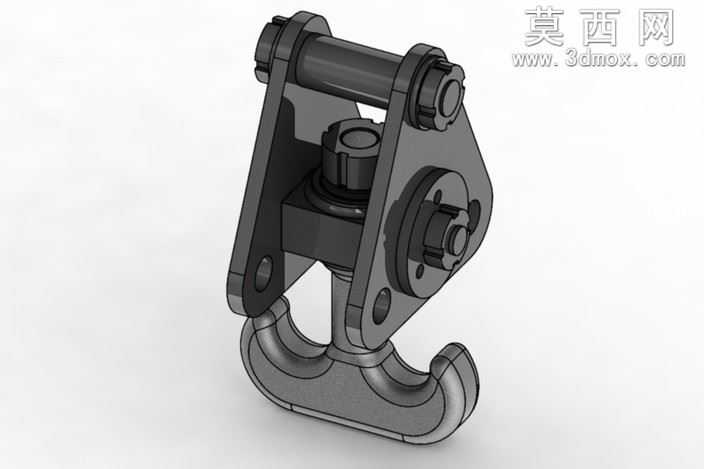

本作品为起重机吊钩组件的三维参数化设计成果，建模阶段采用SolidWorks完成全零件的特征化构建，严格遵循起重机械设计规范中吊钩组件的尺寸配比要求，对每一个零件进行独立建模后完成总装配约束，确保各部件的运动自由度符合实际工况逻辑。建模过程中，首先完成吊钩钩体的曲面构建，钩体的弯曲弧度、危险截面尺寸均参照起重吊钩的标准载荷参数设定，通过放样、扫描混合特征完成钩体的实体生成，对钩身的过渡圆角做了精细化处理，避免应力集中的结构缺陷。其次对两侧的夹板支架、顶部连接销轴、中部推力轴承组件、锁紧螺母、防脱挡板等附属零件逐一建模，夹板上的安装孔位严格对齐销轴的装配基准，各零件间的配合间隙按照机械装配公差要求设定，既保证装配关系的准确性，也还原了实际产品的装配工艺逻辑。渲染阶段采用金属材质组进行材质赋予，钩体部分采用高强度合金钢材质，调整材质的粗糙度、反射率参数还原锻造吊钩的哑光金属质感，表面添加细微的锻造纹理提升真实感；两侧夹板采用调质钢板材质，销轴、螺母等标准件采用镀锌光亮金属材质，不同零件的材质质感做出明确区分，便于直观识别各部件的功能分区。场景布光采用三点布光法，主光源从侧上方投射，突出组件的结构轮廓与装配层次，辅助光源补光消除暗部死黑，环境光添加微弱的反射环境，让金属材质的反光表现更自然，最终渲染图清晰展现了吊钩组件的整体结构、各零件的连接关系，从顶部的起重连接端到下部的钩体承载端的结构逻辑一目了然。设计过程中重点考量了吊钩组件的受力传递路径，顶部销轴承接起升载荷，通过两侧夹板将载荷传递至中部的推力轴承，再传递至下部钩体，结构设计上保证载荷传递路径顺畅，同时预留了防脱卡板的安装位，符合起重作业的安全设计要求，整个模型的结构完整，无缺失零件，无干涉装配问题，可用于起重机械的结构教学、产品设计参考以及虚拟装配演示使用。
