气动对位玻璃瓶封口装置三维结构设计

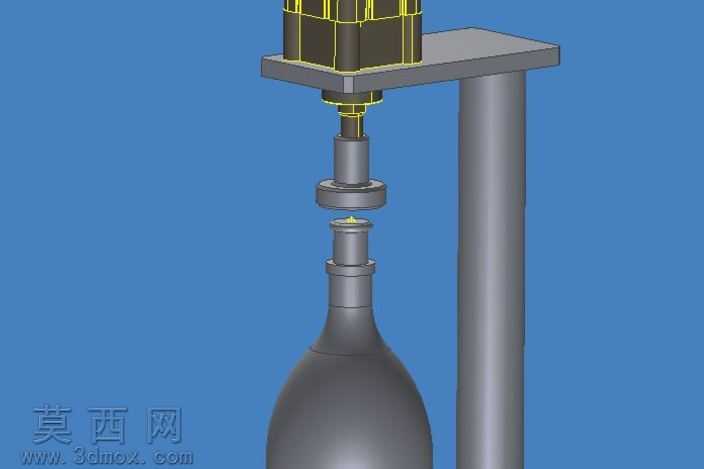

这次做这款气动对位的瓶体封口结构，最开始是从实际产线的对位偏差问题切入的，之前接触的小型封口设备经常出现压头和瓶口不同心，封出来的瓶口铝箔歪扭、密封不严的情况，建模的时候特意把对位导向的结构做了分层处理。最上方的气缸安装座没有直接用平板直连，而是给气缸输出轴加了一段带导向套的滑动轴段，导向套和立式立柱做了同轴度约束，避免气缸下压的时候出现径向晃动。压头部分做了两级台阶设计，最下端的小直径段刚好能卡进瓶口的内沿做预定位，往上的环形压面刚好贴合瓶口的密封面，压合的时候不会因为瓶身轻微摆放偏移就压偏。立柱部分选了等直径的圆钢截面建模，没有做多余的减重槽，毕竟立式悬臂结构要扛住气缸反复下压的冲击力，壁厚和截面刚度够的话，长期运行也不会出现立柱歪斜的问题。曲面处理上，瓶身部分是回转体结构，瓶颈到瓶肩的过渡曲面特意做了G2连续，不是生硬的倒角接直段，这样渲染的时候瓶身的光影过渡自然，也能更真实模拟实际玻璃瓶的轮廓，方便校验压头下行的行程会不会碰到瓶肩。装配逻辑上，所有配合面都留了实际加工的公差间隙，导向套和滑动轴之间用间隙配合，压头和输出轴之间用快拆式的轴肩定位，后期换不同口径的瓶型只需要更换最下端的压头就行，不用拆整个气缸组件。材质调试的时候，机架和金属结构件给了磨砂碳钢的材质，压头部分给了抛光不锈钢的质感，瓶身用半透明的玻璃材质，打光的时候特意在压合位置加了重点光源，能清晰看到压头和瓶口对位的贴合状态。整个结构没有多余的花哨设计，所有的结构取舍都是围绕对位精度和压合稳定性来的，去掉了不必要的复杂传动件，用单气缸直压加导向的结构，既降低了加工成本，也减少了后期的维护点，小型饮品、调味品产线做小批量瓶体封口的时候，这套结构直接就能适配调整，不用再做大幅的结构改动。
