车载手动按压式便携充气泵结构模型

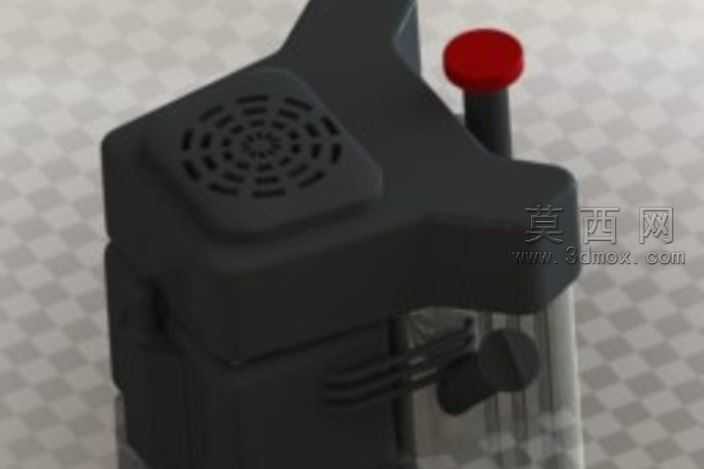

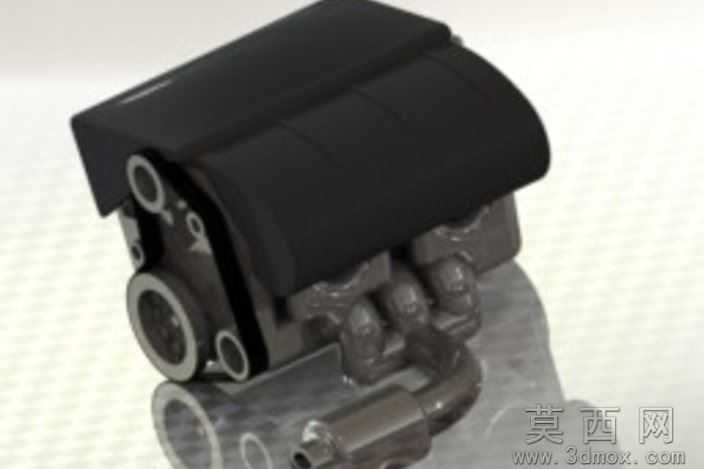

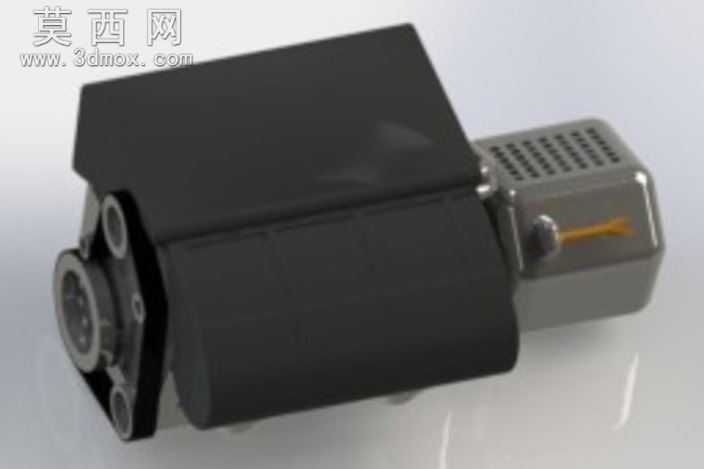

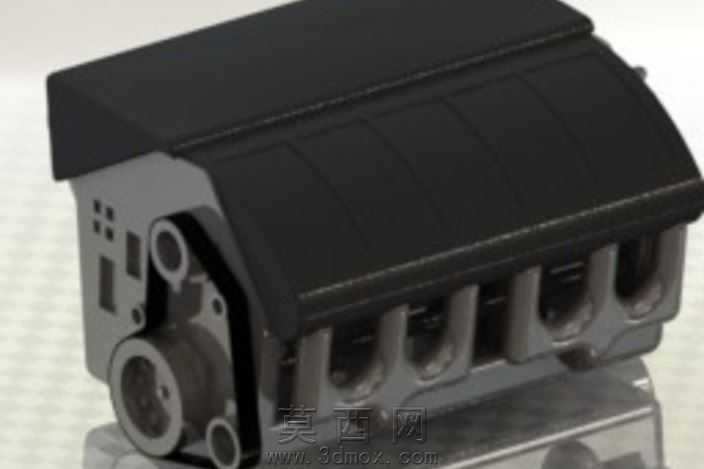

跑长途遇上胎压不足，找不着充气点的窘迫不少司机都碰过，这款手动便携充气泵的模型，就是从这类路边应急场景的实际使用痛点倒推做的结构还原。做的时候没追求极致的曲面炫技，毕竟这类工具落地要考虑注塑开模的成本，外壳的散热格栅做了等宽的放射状排布，每道格栅的拔模斜度统一留了1.5度，既保证注塑的时候不会粘模，也能给内部的活塞运动腔留够散热余量，不会连续按压几分钟就因为腔体温升过高出现密封件老化漏气的问题。顶部的红色按压帽做了圆弧包边，手指按上去不会硌得慌，和活塞杆的配合间隙留了0.2mm，既不会晃荡产生旷量，也不会因为公差太小卡涩按不动。透明的储气管用的是半透明PC材质的渲染表现，能直观看到内部活塞的运动行程，装配的时候泵体和底座的连接位做了一圈嵌入式的止口，不用额外打胶就能靠过盈配合实现密封，省了装配工序还能避免长期使用后胶水老化开裂漏气。侧面的出气接头做了快插结构的还原，和常见的车载气嘴适配，不用额外配转接头就能直接用。建模的时候特意把内部的密封胶圈、复位弹簧这些易损件都做了独立零件，真要做实物打样的时候，能直接导出零件图做公差校验，不用再重新拆件。四个小时的建模时长没花在花里胡哨的外观修饰上，所有的圆角、壁厚都是照着量产注塑件的标准卡的，外壳壁厚统一2mm，不会出现注塑缩水的问题，边角的R角最小留了R0.8，不会因为应力集中摔一下就裂。平时给职校的学生做机械装配实训，拿这个模型当案例刚好，零件数量不多，装配逻辑清晰，能让学生直观理解手动泵的气压传动原理，也能明白密封结构、公差配合在民用工具里的实际应用，比讲抽象的理论好懂多了。
