塔式起重机带式输送作业装置三维设计

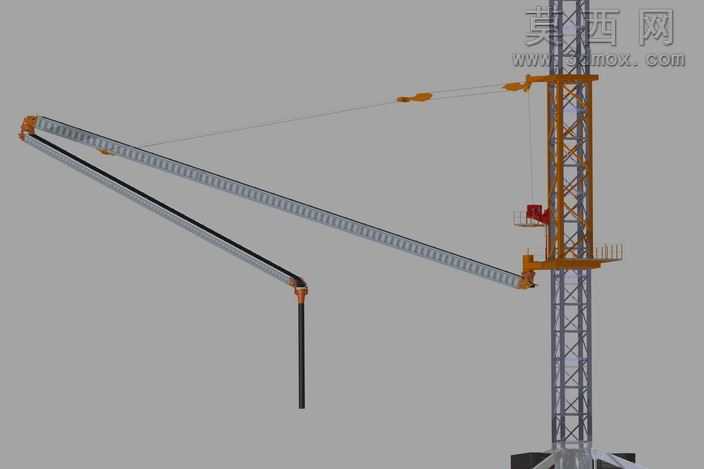

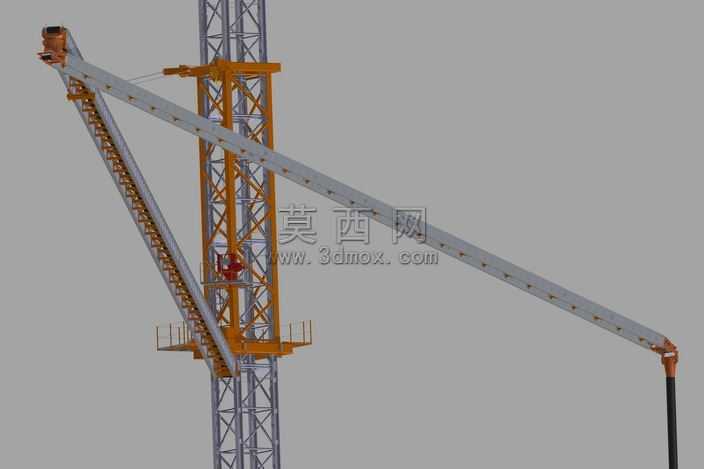

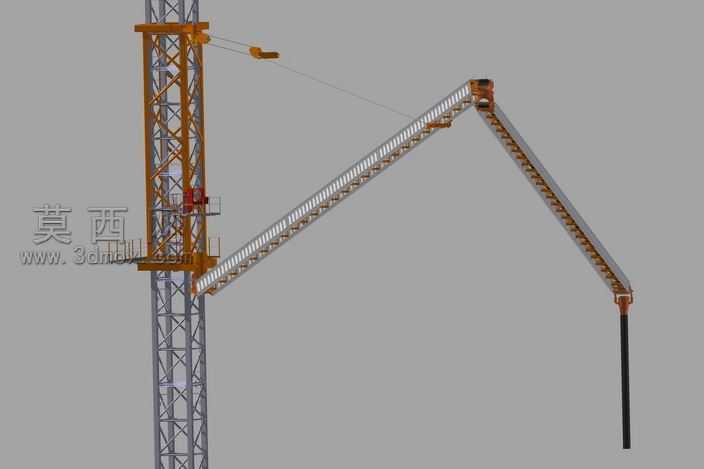

本作品为塔式起重机集成带式输送功能的作业装置三维建模成果，建模过程中严格遵循工程机械设计的比例规范，先通过基准轴、基准面搭建整体装配定位框架，将整体结构划分为塔式塔身、回转支承平台、变幅输送臂架、端部卸料机构、爬升梯道与操作平台五大核心模块逐一构建。塔身部分采用格构式钢结构设计，通过三维软件的焊件功能生成标准型钢截面的主弦杆与腹杆，精准还原桁架结构的交叉连接节点，对每一处连接耳板、螺栓孔位都做了精细化建模，还原钢结构件的拼接逻辑，材质上为塔身构件赋予低合金结构钢材质，调整金属粗糙度与反光参数，呈现工程钢材的哑光金属质感，同时对塔身的标准节拼接接口做了结构示意，体现塔式设备的分节装配特性。臂架部分为核心功能结构，整合了起重机变幅臂与带式输送机的双重功能，建模时先绘制臂架的变幅角度基准线，确定臂架的上仰工作倾角，再构建臂架的桁架式主梁结构，在主梁上方铺设带式输送机的托辊组、输送带、侧边挡料结构，托辊按照承载段、回程段的排布规律逐一布置，输送带采用柔性材质模拟，调整纹理方向贴合带面的运行走向，臂架与塔身的铰接回转结构做了装配约束还原，可直观展示臂架的变幅转动逻辑。操作平台与爬梯部分按照高空作业设备的安全规范设计，平台周边设置防护栏杆，爬梯的踏步间距、护圈结构都符合工程安全标准，材质区分了平台的防滑花纹钢板与爬梯的圆钢结构，通过渲染调整不同材质的纹理清晰度，让结构细节辨识度更高。臂架端部的卸料装置做了导流结构建模，还原物料输送末端的卸料导向设计，整体装配过程中通过干涉检查功能排查各部件的运动干涉问题，确保结构逻辑符合实际工程设备的运行原理，渲染阶段采用中性灰背景突出设备主体结构，通过三点布光展现钢结构的明暗层次，让桁架结构的空间立体感、臂架的长跨度结构特征都得到清晰呈现，完整还原了兼具起重支撑与物料输送功能的集成式工程作业设备的结构形态。
