13立方不锈钢立式承压储液罐体设计

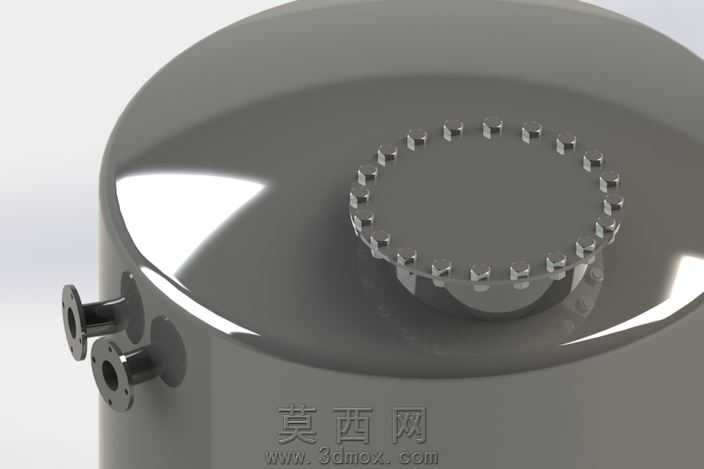

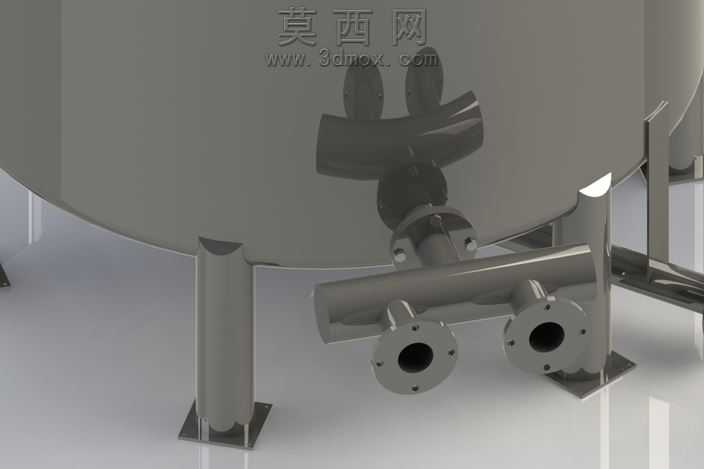

本作品为立式不锈钢储液罐体的三维建模设计，整体采用三维参数化建模方式完成，建模过程中严格遵循工业储液容器的结构设计规范，精准还原了13立方米容积罐体的各部分尺寸比例。模型主体为直立圆柱筒体结构，顶部采用碟形封头设计，封头位置设置带防滑齿纹的快开式人孔结构，人孔边缘做圆弧过渡处理，既保证承压强度，也兼顾日常检修开启的操作便利性。筒体侧面上部设置侧装式流体接口，接口处做加厚补强处理，避免管路连接时的应力集中问题；筒体底部采用锥形收口设计，搭配三组支撑支脚，支脚与筒体连接处做三角加强筋结构，保证满液状态下的整体支撑稳定性，底部集成多组流体进出阀组与排污接口，阀组布局紧凑合理，兼顾流体进出、排污排空的功能需求。材质渲染阶段，整体罐体赋予哑光磨砂不锈钢材质，调整材质的反射粗糙度参数，还原工业不锈钢板材的真实质感，支脚、阀组部件做细微的材质色差区分，突出不同部件的结构层次；场景搭建采用浅灰色渐变背景，搭配柔和的三点布光方案，主光从侧上方打亮罐体主体轮廓，辅光弱化阴影死黑区域，轮廓光勾勒罐体边缘的金属反光，底部添加微弱的反射效果，提升整体渲染的真实感。设计过程中优先考虑罐体的结构合理性，筒体壁厚、封头曲率、支脚承重位置都经过参数化校核，各接口位置预留标准管路连接尺寸，模型所有部件均做实体化处理，无破面、重叠面等建模问题，既可以用于工业方案展示，也可作为后续工程细化设计的基础参考模型，完整呈现了工业不锈钢储液罐的典型结构特征。
