带镂空辐条的630型轮轮结构三维设计

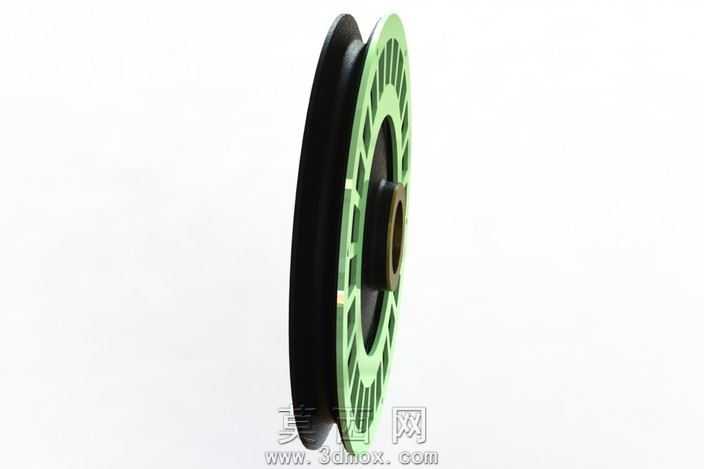

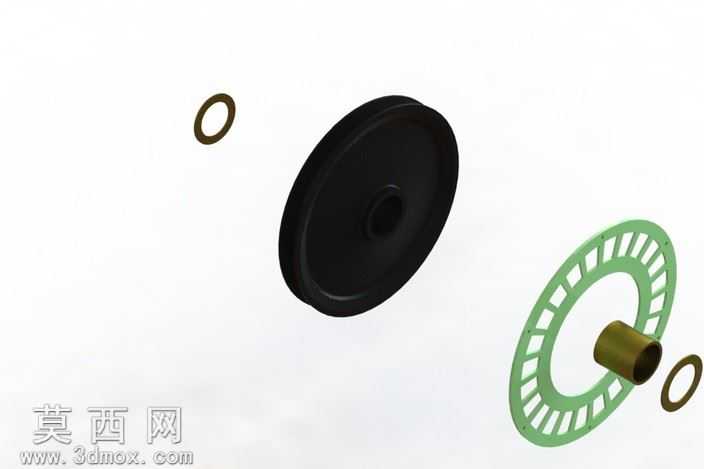

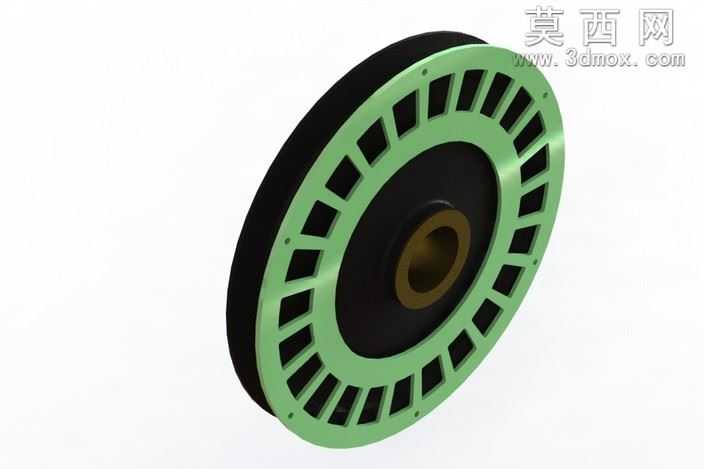

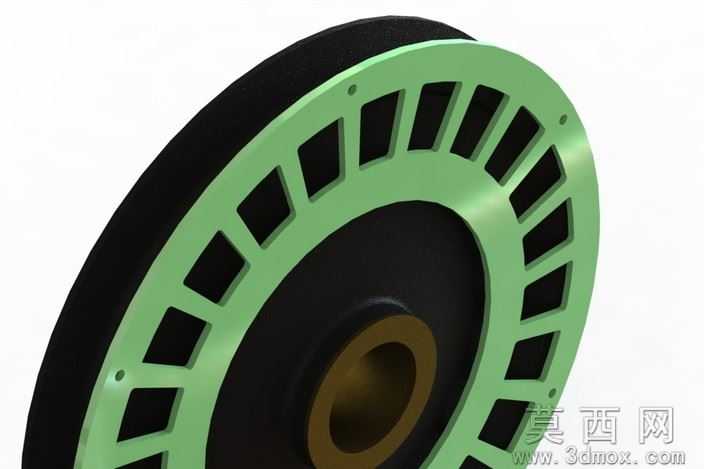

本作品为轮类传动零部件的三维建模设计，采用SolidWorks软件完成全参数化建模流程，建模过程中优先以旋转凸台/基体命令构建轮体的基础回转结构，保证整体同轴度符合机械传动件的设计公差要求。首先完成中心轮毂部分的建模，中心轴孔按照标准传动配合尺寸设计，轴孔周边做环形加厚处理，提升轴孔位置的结构强度，避免长期传动受力出现形变。轮毂外侧为黑色环形基体部分，该部分采用哑光硬质材质参数设置，模拟工程尼龙或铸铁的材质质感，作为轮体的主要承力结构，厚度经过受力校核，可满足额定载荷下的传动需求。外侧浅绿色轮盘部分为镂空辐条结构设计，建模时采用圆周阵列命令完成均匀分布的长条形镂空槽绘制，所有镂空槽的尺寸、间距完全一致，既有效降低了轮体整体重量，减少转动过程中的惯量，又通过辐条的均匀排布保证轮盘的结构强度，避免高速转动时出现应力集中问题。轮盘边缘做圆角过渡处理，去除尖锐棱角，既符合机械加工的工艺要求，也避免安装使用过程中出现磕碰损伤。渲染阶段采用分层材质设置，轮毂轴孔部分做金属铜质感渲染，模拟轴套的金属材质，黑色基体部分设置低反光度的哑光材质参数，浅绿色轮盘部分设置半哑光的工程塑料质感，不同材质区域的边界清晰，结构层次分明。设计过程中充分考虑零部件的加工可行性，所有结构均避免出现倒扣、薄壁尖角等不利于机加工或注塑成型的结构，各部分壁厚均匀，过渡圆角半径统一，既满足结构受力要求，也适配常规的加工工艺。整体模型装配关系清晰，无多余冗余特征，所有特征参数均可编辑调整，可直接用于后续的工程图导出、运动仿真模拟或者3D打印验证，能够为同类型轮类传动零件的设计提供参考，适配常规的传动机构安装使用需求。
