小型带散热结构齿轮减速电动机

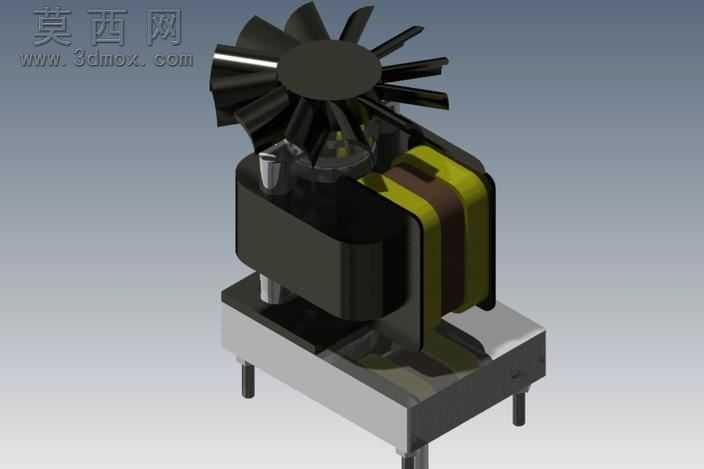

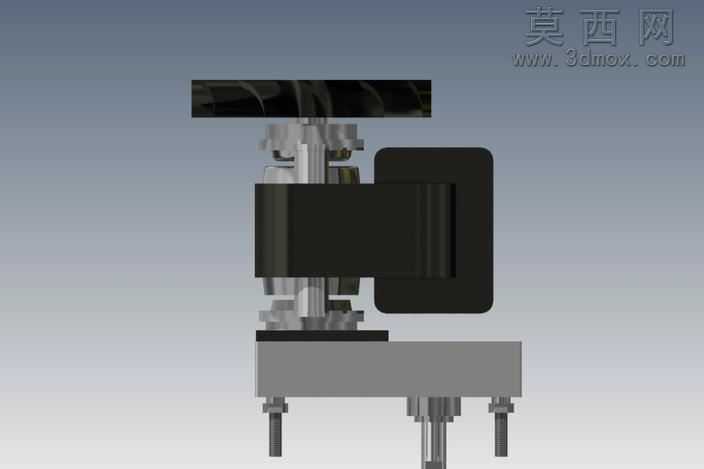

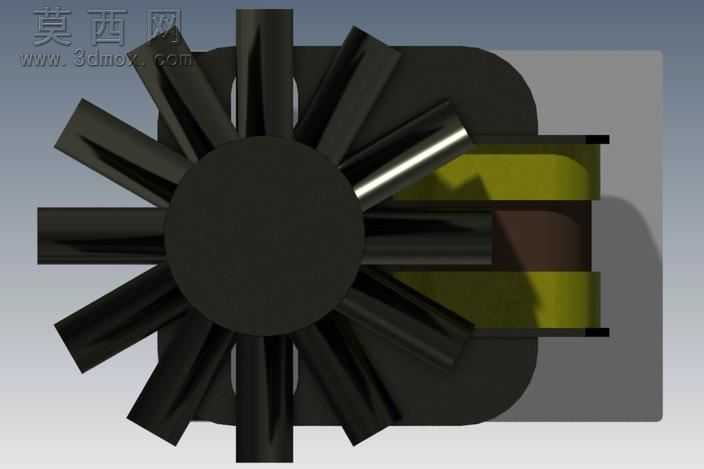

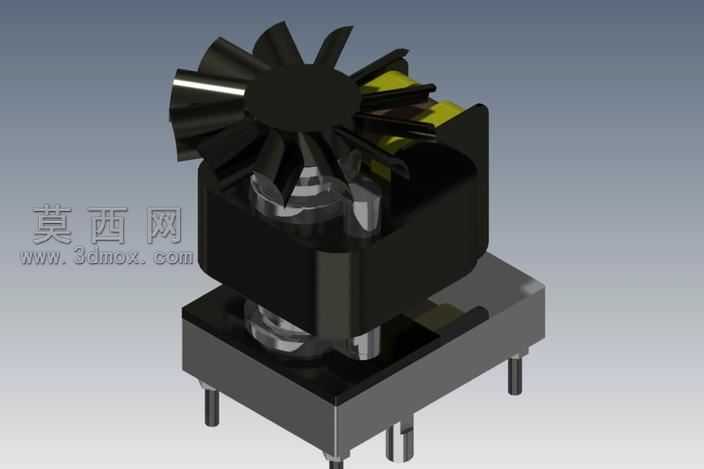

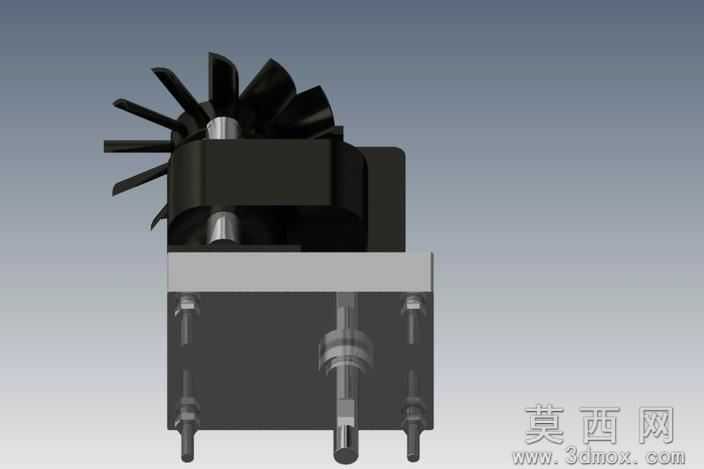

小型齿轮电机在桌面级自动化设备、小型智能传动模组里的应用痛点，从来都不是动力参数够不够，而是长时间连续运转时的散热冗余不足，以及插针式安装的引脚同轴度偏差带来的焊盘虚接隐患。这款带顶部轴流风叶的齿轮电机，在结构优化阶段就把这两个现场反馈最多的问题做了针对性调整。顶部的散热风叶没有采用常规的等距平直叶片，每片叶片的扭转角顺着电机轴的旋转方向做了3度的渐变偏移，风叶旋转时不会在电机上端盖的平面形成紊流涡旋，气流能顺着电机外壳的竖向棱边直吹到下端齿轮箱的结合面，不会出现齿轮箱位置积热导致润滑脂黏度下降的问题。风叶和电机轴的配合位置做了0.02mm的过盈公差带，压装时不需要额外涂胶固定，日常运转的振动不会让风叶出现轴向窜动，也避免了胶层老化后风叶脱落卡滞的风险。下端的安装插针没有直接和电机外壳做刚性连接，每根插针根部都嵌了一圈绝缘耐磨的衬套，插针对准PCB板安装孔压入时，哪怕插针和孔位有微小的角度偏差，衬套能吸收微小的形变应力，不会把应力传导到电机内部的绕组接线端，杜绝了安装时扯断内部漆包线的隐患。齿轮箱和电机主体的结合面没有做整圈的平面贴合，特意留了一圈0.1mm的泄压缝隙，电机长时间运转内部空气受热膨胀时，能顺着缝隙缓慢泄压，不会因为内部压力升高把齿轮箱的密封油封顶出渗漏润滑脂。底部的安装基座做了四个下沉的定位凸台，贴装到设备安装面时，凸台能先卡入安装板的定位孔，不需要反复调整电机的输出轴同轴度，装配时的对位效率能提升近四成。绕组端部的绝缘纸特意高出铁芯端面0.5mm，哪怕装配时端盖有轻微的偏移，也不会出现端盖刮破绝缘纸导致绕组短路的问题。输出齿轮和轴的连接位置做了滚花处理，压装后齿轮和轴之间不会因为频繁正反转出现相对滑转，传动的扭矩传递更稳定，不会出现丢转的情况。
