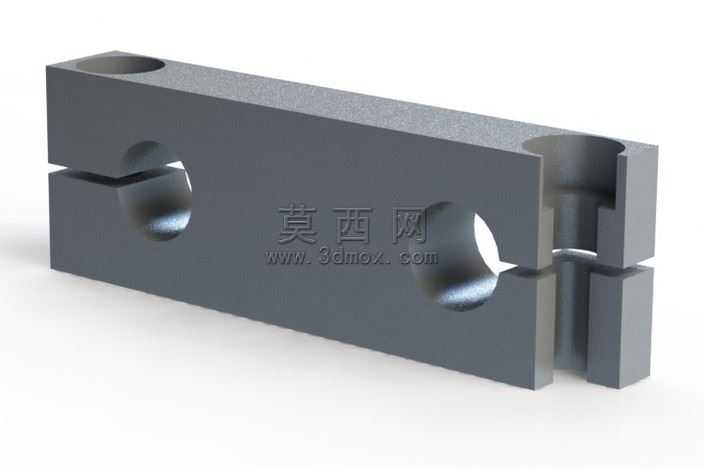

多直径适配开槽式轴支撑固定座

常规轴类支撑件往往只能适配单一轴径，现场换型时需要频繁更换支座，不仅拖慢装配调试节奏，不同规格支座堆叠存放也容易出现错拿混装的问题，这款轴支撑结构从根源上规避了这类痛点。侧面的开槽开口没有做等宽直切处理，靠近安装面的槽段预留了0.12mm的挤压形变余量，当不同直径的轴件卡入对应半圆定位槽后，锁紧顶部两个安装孔的紧固件时，槽壁会产生均匀的微形变抱紧轴面，不会出现硬挤压导致的轴面刮伤，也不会因为间隙过大出现轴件转动时的径向窜动。两个半圆定位槽的同轴度公差控制在0.02mm以内，槽口边缘做了0.2mm的倒角去毛刺处理，轴件推入时不会被锐边卡滞，哪怕是表面做了氧化处理的光轴，也不会在装配过程中刮掉表层氧化膜。支座本体的厚度没有做等厚设计，靠近开槽侧的壁厚比另一侧厚1.5mm，抵消锁紧时槽壁形变带来的应力集中，长期反复拆装也不会出现槽口开裂的问题。底部安装面做了0.05mm的铣平处理，和安装基座贴合时不会出现虚位，锁紧固定螺栓后整个支座不会因为受力不均出现倾斜。端部的开槽缝隙宽度经过反复调试，既保证了锁紧时的形变行程足够覆盖常用的3-5mm轴径差，也不会因为缝隙过宽导致锁紧后支座整体刚性下降。实际装配测试中，不同直径的轴件装入后，径向跳动量都能控制在0.01mm以内，完全满足教学实训、小型工装搭建的精度要求，不需要额外加工定制适配衬套，大幅降低了多规格轴系搭建的配件成本。
