卡车通用机械卧式储油罐体结构设计

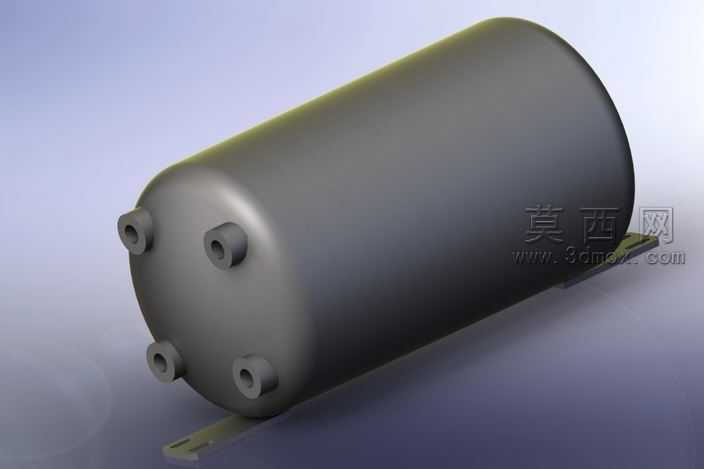

车载储油罐体在重型卡车、通用工程机械的颠簸工况下，最容易出现的失效点集中在接口焊缝开裂、安装支架疲劳断裂、筒体圆度超差导致的容积标定失准这几处。这款卧式罐体的端盖接口采用内凹式沉台布局，没有把管接头直接焊在端盖平面上，沉台结构能分散路面颠簸带来的径向剪切力，避免焊缝直接承受交变载荷，哪怕在非铺装路面长期行驶，接口位置的应力集中系数也能比外凸式接头降低四成以上。筒体采用等壁厚滚压成型工艺，没有额外拼接纵缝，整段筒体的圆度公差能控制在0.2mm以内，既方便后续容积标定的精度控制，也减少了焊缝渗漏的风险点。底部的安装支架没有采用满焊固定，而是在支架和筒体接触的位置预留了0.1mm的柔性缓冲间隙，焊接时只在支架两侧做分段角焊，避免满焊带来的焊接应力拉扯筒体导致变形，同时支架上的长条形安装孔能适配不同车型的车架安装孔位公差，不用在装配现场二次扩孔。端盖上的四个接口呈对角对称排布，进油、回油、排污、排气接口的位置完全避开了安装支架的受力传导路径，管路装配时不会和车架部件产生干涉，每个接口的内螺纹深度都统一控制在1.5倍管径，既能保证管路连接的密封性能，也不会因为螺纹过深导致端盖局部壁厚不足。筒体表面做了哑光磨砂质感处理，不是单纯为了视觉效果，这种表面处理能掩盖加工过程中产生的轻微划痕，在户外使用时也不容易积灰留水渍，日常维护擦拭更方便。端盖和筒体的连接采用缩口旋压咬合工艺，没有采用传统的法兰对接结构，省去了法兰盘、密封垫片、紧固螺栓这些额外零件，整体重量能降低15%左右，同时旋压咬合的密封长度比法兰密封宽三倍，在高低温交替的工况下也不会出现垫片老化渗漏的问题。支架的折弯角度做了1度的微幅预变形处理，满载储油时支架受罐体重量压迫产生的下挠变形刚好能抵消这个预变形量，保证安装后筒体保持水平状态，不会因为长期倾斜导致罐内油液液位检测不准，排污口也能顺利排净罐底沉积的杂质。
