摩托车车把固定连接座结构设计

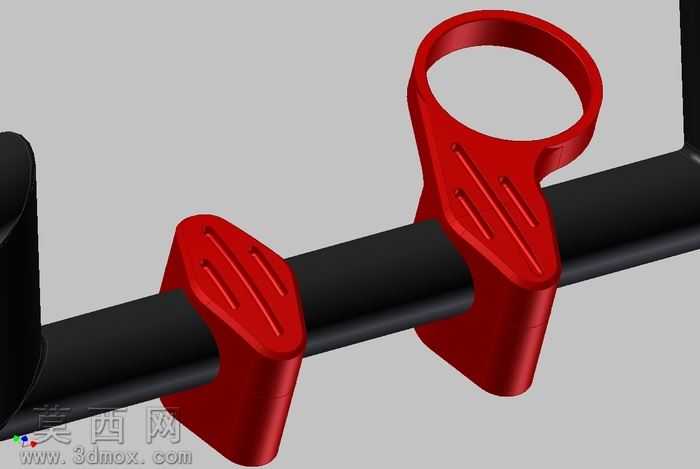

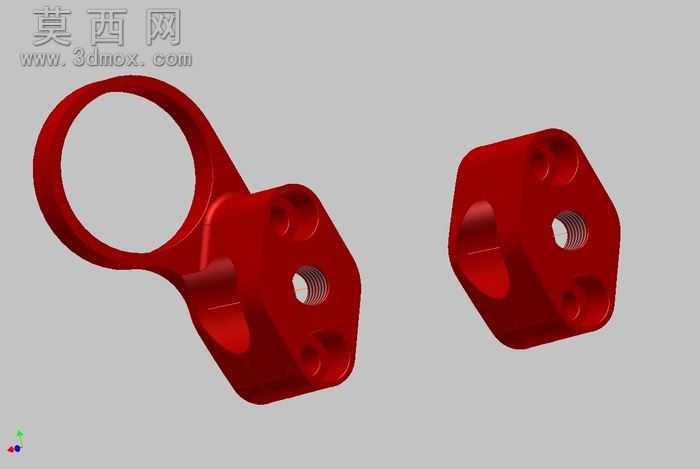

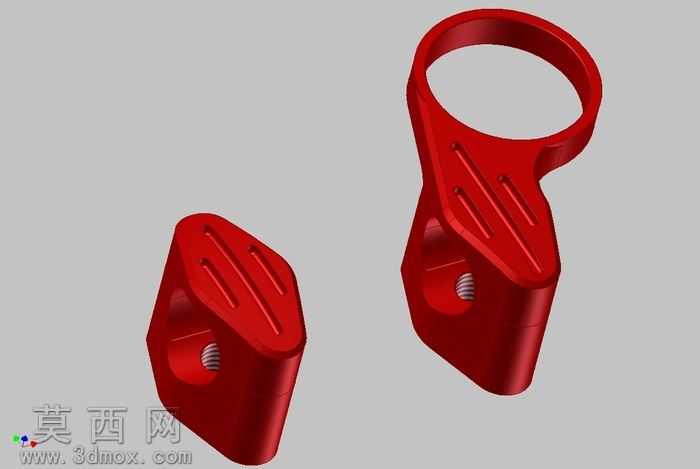

外露式摩托车连接件长期面临泥水侵蚀、颠簸交变载荷的双重考验，常规一体压铸的同类型固定座常出现螺纹孔崩裂、夹持面打滑的失效问题，这款连接座的结构设计恰好针对这类现场痛点做了针对性调整。环形夹持端的内圈没有做整周等厚设计，靠近螺纹锁紧侧的壁厚比远端厚1.2mm，锁紧时夹持力会顺着加强筋的走向均匀分散到整个环面，不会出现局部应力集中导致的环口开裂，环面内侧预留的0.1mm微纹路区域，不需要额外增加防滑垫片就能增大与车把管的静摩擦力，长期颠簸骑行也不会出现走位偏移。主体侧面的三条斜向加强筋没有做等宽等深处理，靠近螺纹孔的位置筋高2mm，顺着斜向延伸到环体衔接处逐渐收窄到0.8mm，既保证了锁紧受力时的结构刚性，又不会因为筋位过厚导致压铸时出现内部缩孔，后续CNC攻丝时也不会因为内部材质疏松出现螺纹滑牙的问题。侧面的螺纹孔没有直接开在主体平面上，孔口位置做了1mm深度的沉台，装配时锁紧螺栓的端面能完全贴合沉台平面，不会因为螺栓倾斜导致锁紧力偏斜，沉台边缘做的R0.5圆角，能避免螺栓拧紧时刮掉零件表面的氧化层，减少后期锈蚀的概率。零件的所有外边缘都没有留尖锐直角，全部做了R0.3的圆角过渡，一方面是压铸脱模时能减少模具型腔的磨损，另一方面阳极氧化处理时，圆角位置的膜厚分布更均匀，不会出现棱角位置膜层过薄容易掉漆的问题。两个配对使用的零件接触面做了0.05mm的微差设计，合装时不会出现完全贴合的真空吸附，后期维修拆卸时不需要用撬棍硬撬就能轻松分开，不会损伤零件的夹持面。红色外观的表面处理选择了硬质氧化工艺，比普通喷漆的耐磨度高4倍以上，日常骑行中被碎石飞溅刮擦也不容易留下明显划痕，氧化层的绝缘特性还能避免不同金属接触产生的电化学腐蚀，延长零件的户外使用寿命。
