管材斜切定位加工工装夹具结构

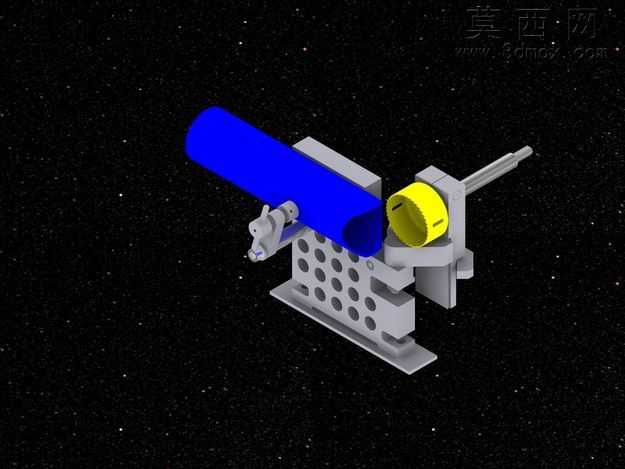

该三维模型为管材斜向切口加工专用定位工装，整体采用三维参数化建模方式完成，建模过程中严格遵循机械加工工装的设计规范，对各功能部件的装配关系、配合公差进行了精准还原。模型整体结构分为基座支撑模块、管材定位夹持模块、角度调节模块、切削导向模块四个核心部分，基座采用带阵列安装孔的板式结构，表面均匀排布的圆形安装孔可适配不同加工工位的固定需求，底部设置定位凸台保证工装安装时的平面度与位置精度，建模时对安装孔的孔位间距、孔径公差均做了参数化设置，可根据实际加工管材的规格快速调整参数适配。管材夹持模块包含V型定位块与快压锁紧组件，V型定位块的型面角度经过优化，可适配不同直径的圆形管材装夹，快压组件采用偏心锁紧结构，建模时还原了锁紧手柄的转动行程与压紧力传递路径，保证装夹时管材不会发生轴向窜动与周向转动。角度调节模块通过带刻度的回转支撑结构连接夹持模块与基座，可根据管材斜切口的角度需求快速调整装夹倾角，模型中还原了角度锁紧销的定位结构，调整到目标角度后插入锁紧销即可完成角度固定，避免加工过程中角度偏移。切削导向模块设置有刀具导向套，导向套的内孔尺寸与常用切削刀具外径匹配，可引导刀具沿设定路径进给，保证切口的平面度与角度精度，导向套与调节支架采用可拆卸连接结构，可根据加工需求更换不同规格的导向套。材质渲染方面，基座与结构支撑件采用哑光灰铸铁材质表现，突出工装的厚重稳定质感，锁紧手柄与操作件采用镀铬亮面金属材质，蓝色的待加工管材采用工程塑料材质渲染，黄色的导向套组件采用黄铜材质表现，不同部件的材质区分清晰，可直观分辨各功能模块的位置与作用。整体设计思路围绕管材斜切加工的定位精度、装夹效率、角度可调性展开，解决了传统管材斜切加工时定位不准、角度偏差大、装夹繁琐的问题，模型各部件均可实现独立编辑与参数修改，可直接用于工装加工图纸的生成，也可作为同类管材加工工装的设计参考模板，建模过程中对所有活动部件的运动行程做了干涉检查，保证各调节结构在动作过程中不会发生部件碰撞，满足实际加工使用的结构合理性要求。
