核心定子夹持器工装夹具结构设计

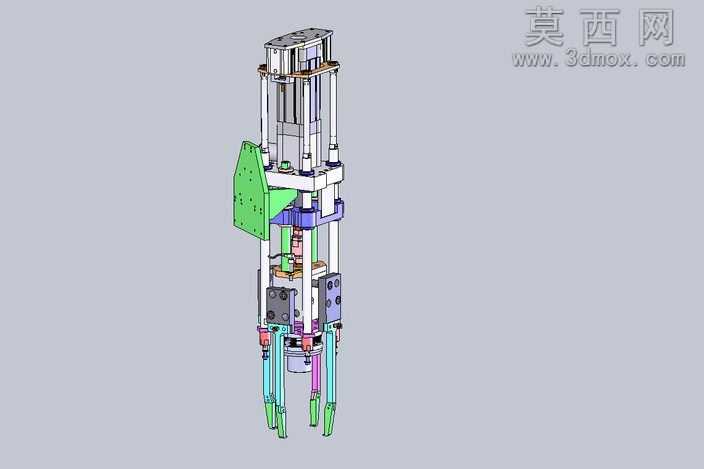

本作品为核心定子夹持器工装的三维结构设计，整体采用立式长轴布局，通过三维建模软件完成全零件的参数化搭建，从顶部驱动单元到底部夹爪执行端逐层完成结构装配，完整还原了工装的实际装配逻辑与运动关系。建模过程中对每一处配合结构都做了严谨的公差适配设计，顶部驱动模块采用立柱导向支撑结构，搭配多根平行导向光轴保证升降动作的同轴度与运行稳定性，避免夹持过程中出现偏载晃动的问题。中部设置了多组传动与定位组件，通过不同色彩的零件分区区分功能模块：绿色侧装安装板用于将整套夹持工装固定在自动化生产线的对应工位，紫色、蓝色的传动衔接组件负责将顶部驱动的动力平稳传递至下部执行端，灰色的定位块与限位结构严格控制各运动部件的行程范围，避免超程损坏工件或工装本身。底部夹爪组件采用多爪同步收拢结构，多组夹指沿圆周方向均匀排布，每根夹指都做了适配定子工件外形的仿形接触面设计，保证夹持时受力均匀，不会对定子工件的表面造成压伤，同时夹指采用快拆式安装结构，可根据不同规格的定子工件快速更换适配夹头，提升工装的通用适配能力。渲染阶段针对不同零件赋予了对应材质属性：金属结构件采用哑光钢材材质表现加工后的金属质感，传动配合面做了轻微的光泽处理体现加工精度，安装板采用喷塑绿色漆面材质，导向轴做了镀铬亮面处理区分功能部件，整体渲染效果清晰区分各功能模块，直观展现工装的结构层次。设计过程中充分考虑了工装的实际使用场景，整体结构紧凑，安装调试便捷，既满足定子工件在流转、加工过程中的夹持定位需求，也兼顾了后期维护的便利性，易损件均可单独拆卸更换，有效降低产线的运维成本，整套结构运动逻辑顺畅，各部件之间无运动干涉，可直接用于工装的加工生产参考，也可作为自动化夹持类工装的设计参考案例，帮助设计人员快速理解立式多爪夹持工装的结构组成与传动逻辑。
