不锈钢水平闩锁式快速夹紧夹钳

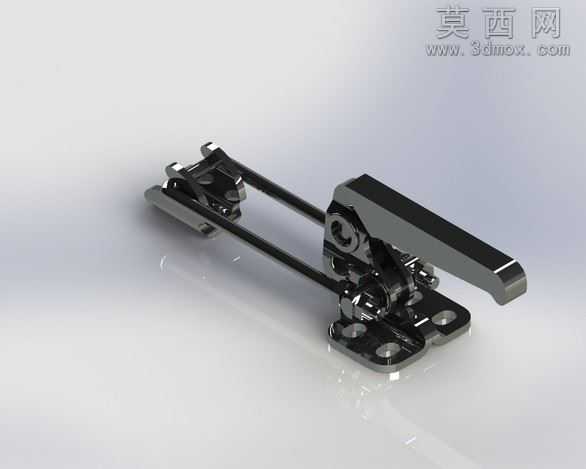

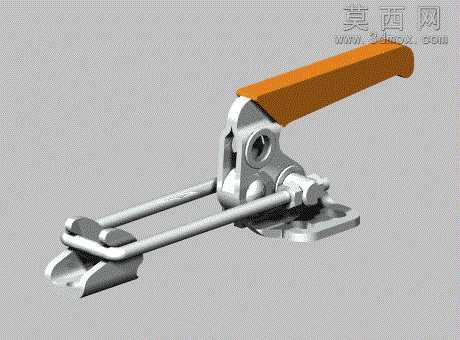

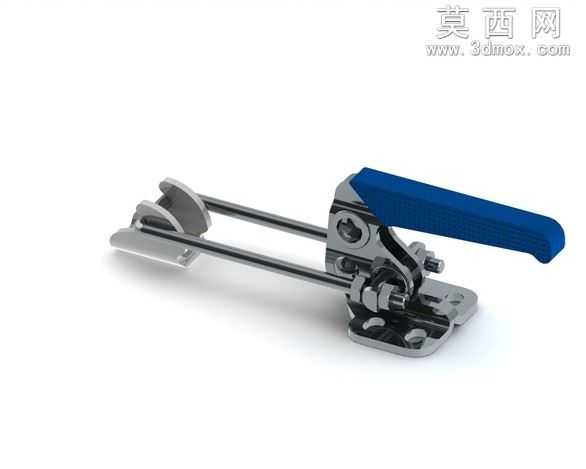

本作品为不锈钢材质的水平闩锁式快速夹紧夹钳三维模型，建模过程严格遵循工业级五金件的设计规范，采用SolidWorks完成全参数化建模，所有特征均保留完整的可编辑参数，方便后续根据实际使用场景调整开合行程、夹持力度、安装孔位尺寸等核心参数。建模阶段首先从底座安装结构入手，精准还原带定位孔的平板式安装底座的轮廓与倒角细节，确保底座与安装面的贴合度符合实际装配要求；其次构建核心的杠杆式锁紧机构，对铰接转轴、凸轮锁紧块、联动杆件的配合间隙进行了符合机械加工公差的预留，还原了机构运动过程中的死点锁紧特性，保证模型可实现真实的开合锁紧动作模拟。手柄部分采用符合人体工学的弧形轮廓设计，建模时通过曲面放样完成手柄的流线型造型，表面预留了防滑包覆层的安装贴合面，还原了实物握持时的舒适角度。两根平行的拉杆构件采用圆钢特征建模，端部的挂钩结构精准还原了与锚点座配合的卡扣轮廓，锚点停止座的U型卡槽与挂钩的配合间隙经过反复校核，确保锁紧时无松动窜动。渲染阶段采用Keyshot完成材质与场景搭建，金属构件部分赋予304不锈钢材质，调整表面粗糙度参数还原不锈钢拉丝的哑光金属质感，手柄部分赋予橙色工程塑料材质，添加细微的颗粒纹理模拟橡塑包覆层的触感，场景采用浅灰色哑光背景配合柔和的三点布光，清晰展现夹钳的结构层次与部件细节，阴影参数调整至柔和不突兀的效果，突出产品的工业质感。设计思路围绕快速装夹的使用需求展开，整体结构采用杠杆锁紧原理，通过扳动手柄带动联动拉杆实现挂钩与锚点座的扣合锁紧，到达锁紧死点后可实现稳定的夹持固定，不会受振动影响出现松脱，不锈钢材质的选型适配潮湿、腐蚀等复杂工况下的使用需求，可广泛应用于工业箱体扣合、工装夹具定位、设备舱门锁紧等场景，模型完整还原了实物的装配关系，所有部件均可拆分用于生成工程加工图纸，也可用于装配模拟、产品展示等用途。
