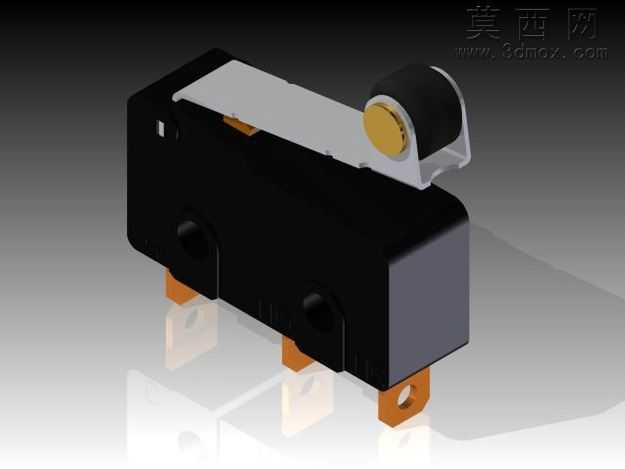

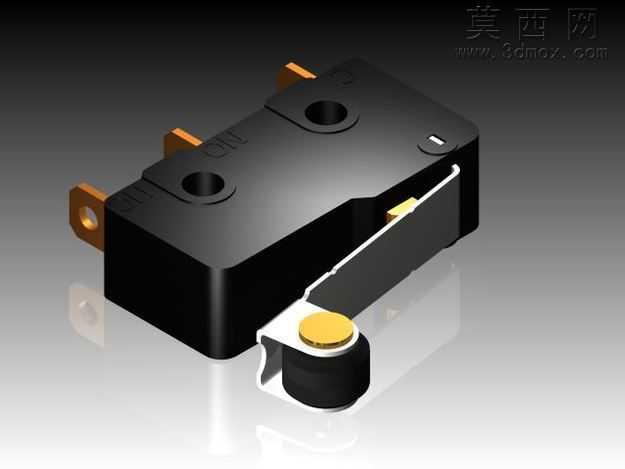

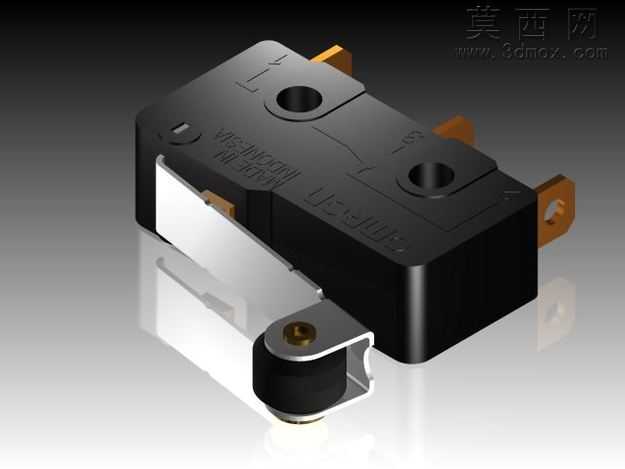

欧姆龙SS-01GL2-E超小型微动开关三维建模

本模型为欧姆龙SS-01GL2-E型超小型微动开关的三维数字化建模成果，建模过程严格参照实物的真实尺寸与结构比例开展，首先通过多视角实物测绘获取核心尺寸参数，在三维建模软件中先搭建开关主体的基体轮廓，对黑色绝缘外壳部分采用实体拉伸结合倒角、拔模特征完成基础造型，还原外壳表面的安装孔位、侧边卡扣结构以及底部的引脚避让槽细节，外壳的哑光黑色塑料材质通过调整漫反射粗糙度、低反光度参数实现真实质感还原。针对开关的触发执行机构，即带滚轮的杠杆摆臂部分，先构建金属摆臂的薄壁钣金特征，还原摆臂与基座连接的转轴卡位结构，摆臂端部的滚轮组件分别构建金属内轴与外包橡胶滚轮的分层结构，金属摆臂的亮面金属材质通过调高金属度参数、添加细微拉丝纹理实现，橡胶滚轮则采用高粗糙度、低反光的黑色橡胶材质参数，还原滚轮的防滑触感视觉效果。底部的三个接线引脚采用橙色绝缘基座搭配金属插片的分层建模，绝缘基座的凸台卡位、插片的倒角与定位缺口都逐一还原，金属插片添加轻微的做旧金属质感，模拟实际元件引脚的轻微氧化视觉效果。建模过程中对开关的内部触发结构做了简化适配处理，在保证外部装配尺寸完全准确的前提下，对内部弹片、触点结构做了可视化的结构示意，既满足外部装配干涉检查的使用需求，也能直观展示微动开关的触发动作逻辑。渲染阶段采用影棚级三点布光，主光源从侧上方打亮开关主体轮廓，辅光源补全暗部细节避免死黑，背景采用渐变灰色突出产品主体，最终渲染图清晰呈现各部件的材质差异与结构细节，可用于电气装配仿真、产品演示、教学课件制作等多种场景，模型的各部件均做了独立分组，支持后续的动作仿真设置，可模拟摆臂按压触发的完整动作过程，适配各类机械设计中的电气元件选型装配工作。
