媒体设备用HRS ST60-10P同步连接插座

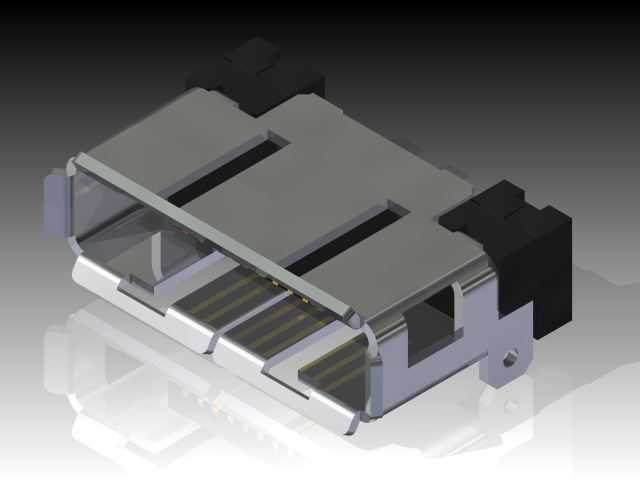

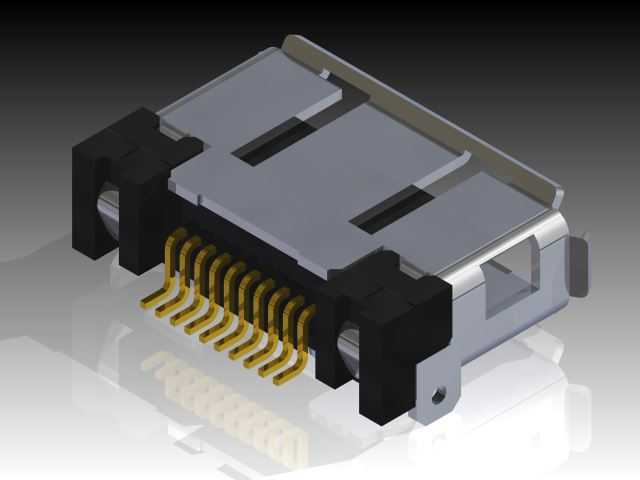

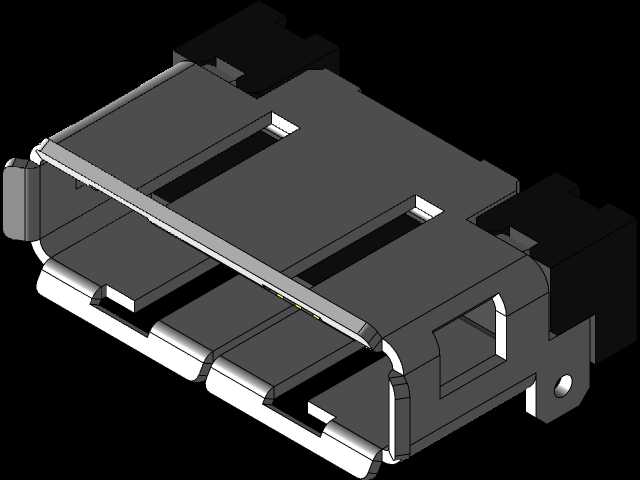

　　在专业音视频媒体设备、工业数据同步采集终端的内部布线架构里，这类同步插座承担着多通道信号稳定对接的核心作用，常见于演播室矩阵设备、便携式采编工作站、工业视觉同步触发单元的对外接口端，用来实现设备间时钟信号、并行数据的同步传输，避免多设备联动时出现信号延迟、帧不同步的问题。从结构设计来看，这款插座采用金属屏蔽外壳加绝缘基座的组合结构，金属外壳采用折弯冲压一体成型工艺，侧边预留的固定耳带定位安装孔，能够直接通过螺丝锁附在设备面板或者内部PCB安装支架上，安装时需要注意外壳与设备机壳的接地连续性，保证屏蔽效能，降低外界电磁干扰对同步信号的影响。插座内部的接触端子采用错位排布设计，10个信号引脚分两排平行布置，

　　每个引脚的接触端采用弹性镀金接触结构，配对插头插入时能够保证足够的接触正压力，即使在设备存在轻微振动的使用场景下，也不会出现接触瞬断的问题，引脚根部与绝缘基座采用过盈压装配合，避免多次插拔后引脚出现松动移位。绝缘基座选用耐高温的工程塑料材质，能够承受波峰焊或者回流焊的加工温度，适配SMT或者波峰焊的批量生产加工工艺，不需要额外的手工补焊工序，适合规模化生产装配。从安装边界尺寸来看，这款插座的面板外露部分厚度控制在较薄的区间，能够适配超薄型媒体设备的面板安装需求，插座的插合导向结构做了倒角处理，配对插头插入时能够自动导正，不会出现插歪导致引脚弯折的问题，外壳两侧的卡扣结构能够在插头插入到位后提供额外的锁紧力，

　　防止线缆拉扯时插头意外脱落。在实际选型应用中，需要注意配对插头的引脚定义与插座匹配，同步信号的走线需要与电源走线保持足够的安全间距，避免电源串扰影响同步信号的传输质量，插座的金属外壳需要与设备的保护地可靠连接，在静电放电测试场景下，能够将静电电流直接导到机壳地，避免静电击穿内部的信号处理电路。这类同步插座的插拔寿命通常能够满足万次以上的插拔需求，在固定安装的设备场景下，完全能够覆盖设备的全生命周期使用要求，不需要频繁更换维护。在三维建模过程中，需要重点关注插合面的公差配合尺寸，引脚的位置度公差需要控制在合理范围内，保证虚拟装配时配对插头能够顺利插入，不会出现干涉问题，金属外壳的折弯圆角、壁厚参数需要符合冲压加工的工艺要求，

　　避免设计出无法加工的结构，绝缘基座的脱模斜度、加强筋结构也需要符合注塑加工的工艺规范，保证后续开模生产时的成品率。在设备内部布局时，插座的安装位置需要预留足够的插拔操作空间，方便后期线缆的连接与维护，插座背部的引脚焊接区域需要与周边的 tall 元器件保持足够的安全距离，避免焊接时出现连锡或者元器件干涉的问题。
