1.5mm多触点防误触安全香蕉插头结构

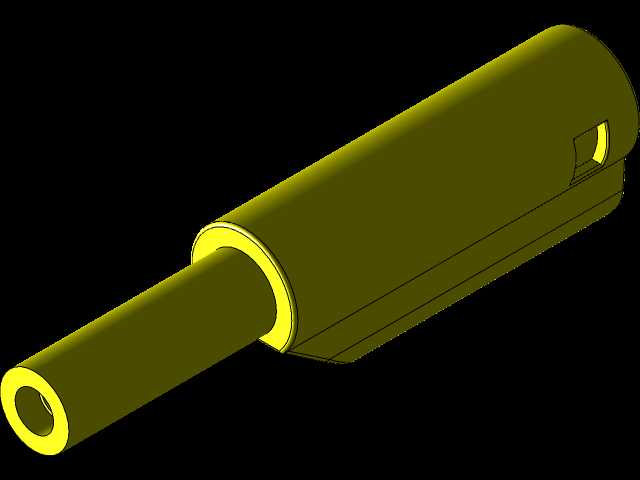

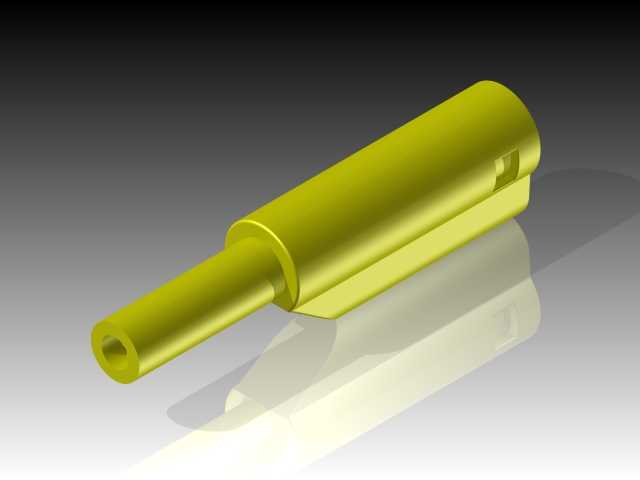

　　在低压测试接线、教学实验台布线、小型电气设备信号转接这类场景里，接插件的接触可靠性与操作安全性始终是结构设计阶段需要优先权衡的核心点，这款1.5mm规格的多触点安全香蕉插头，正是针对常规裸露香蕉插头易误碰带电部位、小电流场景下接触电阻波动的痛点做的定向结构优化。从实际使用场景出发，日常实验室里学生频繁插拔测试线、工业现场检修时临时搭接信号回路，都存在操作人员手指意外触碰带电插针的风险，常规香蕉插头的金属插针外露长度较长，即便断电操作也容易因相邻端子带电引发短路隐患，这款插头的绝缘护套延伸段完全覆盖了插针根部的带电区域，插合到位后，护套端面会与对接插座的绝缘端面完全贴合，没有裸露的带电间隙，从物理结构上杜绝了手指误触的可能。

　　接触结构上采用多触点弹性接触设计，区别于常规单柱式香蕉插头仅靠插针外壁与插座簧片单点贴合的结构，这款插头的插接触头段做了多瓣式弹性开槽，每一个瓣片都能作为独立的接触点与插座内壁形成稳定的弹性抵接，即便在频繁插拔导致的局部磨损、或是现场存在轻微振动的工况下，也能保证至少三个以上的有效接触点位，不会因为单点接触不良引发信号跳变或是接触部位发热。插针主体采用空心柱结构，在保证1.5mm标称外径的接触尺寸前提下，空心结构既减轻了插头整体重量，也能在插合过程中提供合适的弹性形变余量，避免硬插导致的插针弯折或是插座簧片过度形变失效，插针尾部的连接段做了台阶式限位结构，与绝缘护套装配时，台阶面会抵在护套内部的定位凸台上，承受插拔力时不会出现插针与护套松脱移位的问题。

　　从安装边界尺寸来看，插头整体的绝缘护套外径控制在常规接线的适配范围内，尾部的压线腔可以适配0.5-1平方毫米的多股测试导线，压线部位做了防滑倒刺结构，导线压接后能承受不小于30N的轴向拉力，不会因为拉扯导线导致线芯与插针脱开。护套侧面的定位缺口是为了适配带防呆结构的安全型香蕉插座，插合时缺口对准插座的定位凸筋才能插入，避免了不同电压等级的插头误插错接的问题。设计阶段也充分考虑了注塑成型的工艺性，绝缘护套采用对称式分模结构，外表面没有复杂的倒扣结构，注塑生产时不需要复杂的抽芯机构，能有效控制批量生产的成型良率；金属插针的加工采用车削后开槽的工艺，多瓣结构的开槽深度经过反复验证，既保证足够的弹性接触力，也不会因为开槽过深导致瓣片在反复插拔后出现塑性变形、弹性失效的问题。

　　在实际设备适配层面，这款插头可以直接兼容市面上所有标准1.5mm规格的安全型香蕉插座，不需要对现有面板插座做结构修改，替换原有普通香蕉插头时，只需要重新压接导线即可完成升级，在教学仪器、便携测试设备、小型信号转接箱这类对操作安全要求较高的设备上使用时，能有效降低操作人员的触电风险，同时多触点结构带来的低接触电阻特性，也能满足毫伏级小信号传输的接触稳定性要求，不会因为接触电阻的压降影响测试数据的准确性。插针表面的镀层处理也针对长期使用的耐磨损、抗氧化需求做了匹配，在常规室内环境下长期存放不会出现氧化层增厚导致的接触不良问题，插拔寿命能满足至少5000次的反复使用要求，完全覆盖测试类设备日常使用的插拔频次需求。
