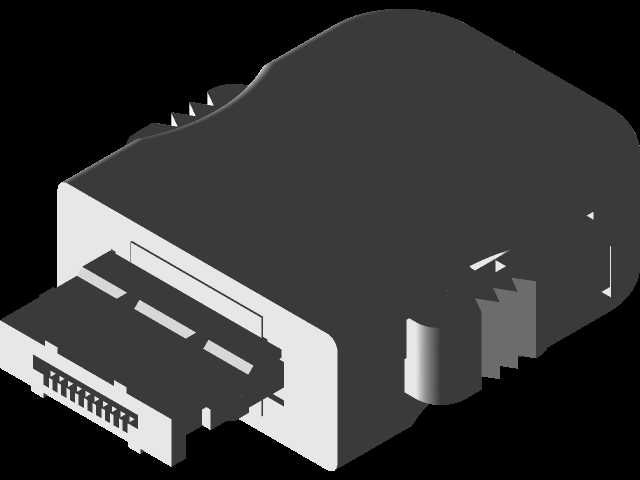

HRS ST40-10S-CV媒体设备公端同步连接插头

　　在专业音视频媒体系统搭建、演播室设备布线、户外演出信号链路部署这类场景里，同步信号的稳定传输直接决定整套系统的运行可靠性，这类场景里用到的同步连接插头，往往要兼顾频繁插拔的耐用性、多触点信号的同步性以及现场布线的安装适配性，本次涉及的这款HRS规格同步公端插头，就是针对这类公共同步连接需求开发的接插部件。

　　从实际使用场景来看，这类插头主要承担媒体设备间的同步信号传输职能，常见于专业摄像机与导播台的信号互联、多屏显示系统的同步触发链路、工业视觉检测设备的相机信号同步接线等场景，区别于普通民用音视频插头，它需要在复杂电磁环境下保证多路信号的相位一致，避免出现信号延迟、不同步导致的画面撕裂、触发错位等问题。在演播室固定安装场景中，这类插头往往要配合机柜内部的布线槽使用，安装时需要预留足够的插拔操作空间，避免和周边的电源插头、信号线缆产生干涉；而在户外临时演出的场景中，插头需要承受反复插拔、拖拽的外力，因此结构设计上做了对应的强化处理。

　　从产品功能特性来看，这款插头采用双螺丝锁紧的结构设计，插头壳体为高强度绝缘工程塑料材质，表面做了细微的防滑纹理处理，方便操作人员在戴手套的工况下完成插拔操作。顶部的两颗十字槽锁紧螺丝，用于插头装配时的上下壳体紧固，装配时可以根据内部线缆的线径调整锁紧程度，既可以固定内部的线芯焊点，避免拉扯线缆时焊点脱开，也能让壳体接缝处紧密贴合，阻挡现场的灰尘、飞溅的液体进入插头内部，提升复杂工况下的使用寿命。插头的公端接触件采用高精度铜合金基材，表面做了镀金处理，降低接触电阻的同时提升抗氧化能力，保证长期使用后信号传输的稳定性，接触件的排布按照同步信号的传输要求做了等长设计，确保每一路信号的传输延迟差控制在行业要求的范围内，满足高速同步信号的传输需求。插头侧面设计有卡扣定位结构，和对应母座对插后可以实现自动锁止，避免设备运行过程中受线缆拖拽、震动影响出现松脱的情况，拆卸时只需要按压卡扣位置即可顺利拔出，不需要额外的工具操作，适配现场快速布线、临时改线的作业需求。

　　从设计思路层面来看，这款插头在开发阶段充分考虑了现场装配和后期维护的便利性，壳体采用上下对合的装配结构，不需要复杂的卡扣拆解工具，拧开顶部两颗螺丝即可打开壳体，完成内部线芯的焊接、更换作业，对于现场维修来说十分友好。内部的线芯固定位做了分层设计，不同功能的线芯对应独立的焊接槽位，焊接时可以避免线芯之间出现短路，同时每个焊接位都做了标识，降低现场接线的错误率。壳体的出线位置设计有软质橡胶护线套，线缆从护线套位置穿出后，可以承受一定角度的弯折，避免线缆根部因为反复弯折出现线芯断裂的问题，这一点对于经常需要移动、收放线的临时演出场景来说尤为重要。考虑到工业场景中可能存在的电磁干扰问题，壳体内部预留了屏蔽层接线位，装配时可以将线缆的屏蔽层接在壳体的金属接地片上，实现360度的屏蔽接续，降低外界电磁干扰对同步信号的影响。

　　从外形尺寸与安装边界来看，这款插头整体为方正的紧凑型结构，整体轮廓没有突出的尖锐棱角，在高密度布线的机柜内部安装时，不会和相邻的接插件产生空间干涉。插头对插端的尺寸严格适配对应规格的HRS母座，插拔行程控制在合理范围内，既不会因为行程过短导致接触不可靠，也不会因为行程过长增加现场插拔的操作难度。顶部的锁紧螺丝采用沉头设计，螺丝拧紧后顶部和壳体表面基本齐平，不会突出壳体表面占用额外的安装空间，在多排并列安装的场景下，可以紧密排布，提升布线的空间利用率。插头的整体厚度控制在较低的水平，在设备侧装、墙装的场景下，不会因为插头厚度过大导致设备无法贴近安装面，适配多种安装工况的空间要求。出线方向为直出式设计，线缆从插头尾部正方向引出，配合护线套的弯折余量，可以适配不同方向的布线走向，不需要额外定制弯角插头即可满足大部分场景的布线需求。

　　在实际选型应用中，这类同步插头的适配需要重点关注接触件的载流能力和信号阻抗匹配参数，这款插头的接触件设计既可以满足低压同步信号的传输要求，也可以承载小功率的辅助供电电流，在部分简化布线的场景中，可以通过同一颗插头同时传输同步信号和设备辅助供电，减少现场的线缆数量，降低布线复杂度。对于结构设计从业者来说，在做设备面板的接插件开孔设计时，需要充分考虑这款插头的外形轮廓和插拔操作空间，在插头周边预留足够的手指操作位置，避免出现插头插好后无法顺利拔出的问题；在做三维建模布线时，也需要根据插头的实际尺寸预留线缆的弯曲半径，避免线缆出现过度弯折的情况。
