16路阴螺纹断开式电连接器结构设计

　　在高密度小型化电子设备的布线场景中，这类阴螺纹断开连接器的应用覆盖了从便携测试仪器、航空机载模块到医疗检测设备的信号传输链路，核心解决狭小安装空间内多芯信号的快速通断需求，同时保证连接状态下的抗振动、防松脱性能。不同于常见的卡扣式快插连接器，该款16路连接器采用内螺纹啮合的锁紧结构，对接时公端插入母端内腔后，通过母端外圈的网纹滚花握持区旋合螺纹副，能在持续受振动的工况下保持稳定的接触压力，不会因为设备移动、外部冲击出现信号瞬断的问题，尤其适合需要频繁插拔维护、同时对连接可靠性要求较高的设备内部布线场景。

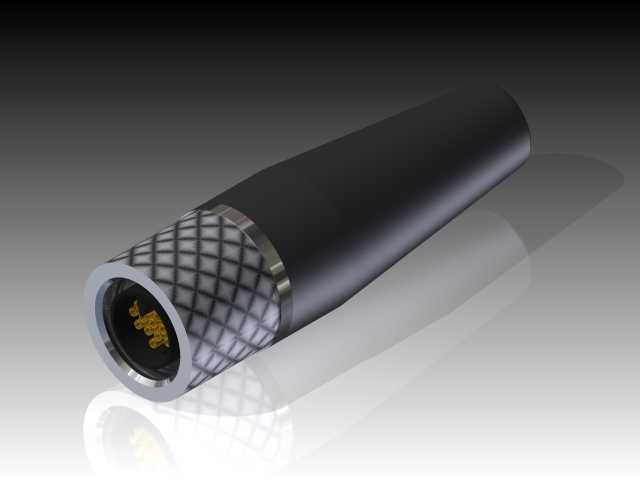

　　从结构设计逻辑来看，整个连接器的外形采用锥度过渡的壳体设计，尾部的小直径段用于套接线缆护套，靠近对接端的大直径段集成了螺纹锁紧结构与16芯接触件安装腔，锥面过渡既减少了壳体的整体重量，也能在布线时引导线缆自然弯折，避免线缆在连接器根部出现直角弯折导致的线芯断裂问题。对接端的接触件采用镀金插针孔结构，16个接触件按照等间距环形排布在绝缘基座内，每个接触件的接触压力经过调校，既能保证插拔时的手感适中，不会出现插拔力过大导致的操作困难，也能在长期使用后保持足够的接触正压力，降低接触电阻波动带来的信号传输损耗。壳体外圈的网纹滚花区域做了等距菱形纹路处理，滚花的深度控制在0.3mm左右，即使操作人员戴薄型防静电手套操作，也能获得足够的旋转摩擦力，不会出现旋合时打滑的问题，滚花区域的两端做了光滑的金属限位环，既限定了滚花加工的区域范围，也能在旋合到位时提供清晰的触感反馈，避免过度旋合导致的螺纹副损伤。

　　安装边界方面，该连接器的对接端外径控制在12mm级别，整体长度不超过45mm，尾部线缆出口的内径适配3mm到5mm外径的多芯屏蔽线缆，安装时不需要额外预留过大的操作空间，仅需要在设备面板上开出对应直径的安装孔，或者直接在设备内部的布线槽旁做悬空固定即可。内螺纹的螺距采用标准细牙螺纹规格，啮合长度控制在3圈半，既保证足够的锁紧强度，也能将旋合操作的圈数控制在合理范围，单次对接的操作时间不超过两秒，满足设备快速组装、现场快速维护的效率要求。壳体的绝缘基座采用耐高温的工程塑料材质，接触件与壳体之间的绝缘电阻满足常规低压信号传输的耐压要求，能够在-40℃到85℃的工作温度范围内保持结构尺寸稳定，不会因为温度变化出现绝缘件收缩膨胀导致的接触件偏移问题。

　　在实际选型应用中，这类连接器多用于传输低频控制信号、小功率供电信号，不适合大电流功率传输场景，设计时在接触件的排布上做了防呆结构，公母端对接时只有对准定位槽才能顺利插入，避免误插导致的针脚弯折、信号接反问题。断开操作时只需要反向旋动滚花壳体，待螺纹副完全脱开后即可直接拔出公端，不需要额外的解锁按键，结构可靠性更高，减少了额外解锁结构带来的故障点。壳体表面做了哑光黑色的氧化处理，既提升了壳体的耐腐蚀性能，也避免了金属表面反光对设备内部光学检测元件造成的干扰，适配各类有光学检测需求的精密设备内部使用场景。
