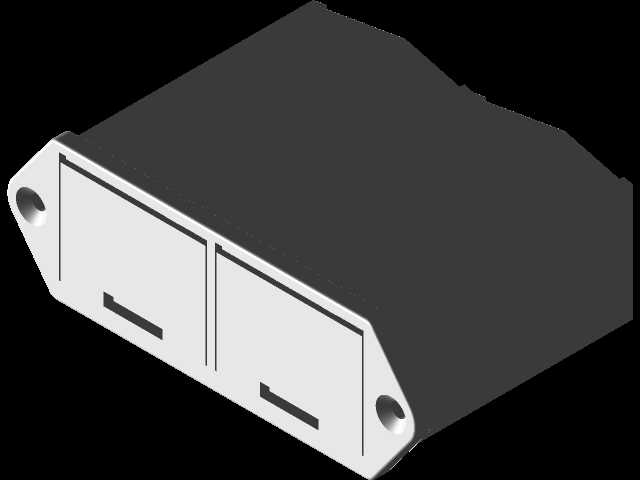

双9V电池安装固定蓄电池座结构设计

　　在低压便携检测设备、小型工控信号模块、户外手持测试仪器这类需要独立9V叠层电池供电的场景里，电池固定结构的可靠性直接决定了设备在移动、振动工况下的供电稳定性，这款适配两节9V电池的蓄电池座，就是针对这类紧凑空间内双电池供电需求开发的固定结构。从实际使用场景来看，很多小型工业检测终端需要双9V电池串联提升供电电压，或是并联延长续航，常规的单电池卡扣无法满足排布需求，零散的电池固定方式容易在设备晃动时出现电极接触不良、电池移位挤压内部线路的问题，这款电池座通过一体化的壳体结构，将两节9V电池完全约束在腔体内，避免电池在设备内部窜动。设计过程中首先考虑的是电池的装入顺畅度与固定可靠性的平衡，腔体内部的尺寸完全贴合9V叠层电池的外形轮廓，

　　侧壁预留的微小拔模斜度既方便注塑生产时的脱模，也能让电池推入时不会出现卡滞，装入后依靠腔体侧壁的微过盈配合实现初步固定，不需要额外的卡扣结构就能避免电池轻易脱出。两侧带安装孔的固定耳是整个结构的安装基准，安装孔的位置避开了电池腔体的壁厚区域，锁付螺丝时不会挤压到内部的电池，固定耳的底面做了平整处理，和设备内部的安装面完全贴合，锁付后不会出现翘曲，保证整个电池座安装后的稳定性。壳体边角做了均匀的圆角过渡，一方面是避免注塑生产时出现应力集中导致的壳体开裂，另一方面也防止安装维护时尖锐边角划伤操作人员的手部，或是磨损设备内部的连接导线。从安装边界来看，整个电池座的外形轮廓做了紧凑化处理，在完全容纳两节9V电池的前提下，

　　尽可能压缩了非必要的结构壁厚，适合安装在设备内部空间局促的位置，不需要预留额外的操作空间，电池装入和取出只需要顺着腔体方向推拉即可，不需要额外的解锁操作，适合需要频繁更换电池的使用场景。结构上没有多余的冗余设计，壳体外侧的加强筋沿着电池排布的方向设置，既提升了整个壳体的结构强度，避免设备跌落时壳体开裂导致电池脱落，也不会额外增加过多的整体重量，符合便携设备的轻量化设计要求。在电极接触的对应位置，腔体端部预留了足够的空间容纳电池接触弹片，不会因为腔体尺寸偏差挤压弹片导致接触不良，同时腔体内部的限位台阶可以限制电池的插入深度，保证电池电极和接触弹片的对接位置准确，不会出现过插导致弹片变形，或是插入不到位导致电路不通的问题。

　　针对户外使用的设备场景，整个电池座的封闭结构可以在一定程度上阻挡灰尘、溅水接触到电池电极，减少电极氧化锈蚀的概率，提升供电连接的长期可靠性。和市面上常见的单9V电池座相比，这款双电池结构不需要在设备内部排布两个独立的单电池座，减少了安装工序，也避免了两个独立电池座之间的接线冗余，让设备内部的布线更加整洁，降低线路缠绕、磨损短路的风险。在结构建模过程中，所有的壁厚都保持均匀，避免注塑生产时出现缩痕、缺料的问题，安装孔的位置做了沉台设计，锁付螺丝后螺丝头不会突出安装面，不会和设备内部的其他零部件产生干涉。整个结构的外形没有复杂的曲面特征，加工难度低，不管是注塑量产还是3D打印打样都能快速实现，适合不同阶段的产品开发需求，不管是原型机验证阶段的快速打样，还是量产阶段的开模生产，都不需要对结构做过多调整。在实际选型使用时，只需要确认设备内部的安装空间匹配电池座的外形尺寸，将固定耳通过螺丝锁在设备内部的安装柱上，接好电极弹片的引线即可完成安装，后续更换电池只需要打开设备的电池仓盖，直接抽出旧电池推入新电池就能完成操作，不需要拆卸电池座本身，维护十分便捷。
