Omnetics28针外螺纹断开式连接器结构

　　在高密度电气互连场景中，这类28针外螺纹断开接头的应用覆盖了从便携测试设备、航空航天机载模块到医疗检测仪器的多类设备内部走线对接环节，核心解决多芯信号传输过程中需要频繁插拔、同时要求连接稳固抗振的需求。不同于普通卡扣式接插件，该接头采用外螺纹锁紧结构，对接时通过外螺纹与适配端的内螺纹旋合实现轴向压紧，能在存在持续振动的工况下避免接插件松脱导致的信号中断，这一设计在野外作业的便携检测设备、机载信号采集模块中尤为实用，这类场景往往没有额外的空间布置接插件防松结构，依靠接头自身的螺纹锁紧就能满足GJB相关的振动环境测试要求。

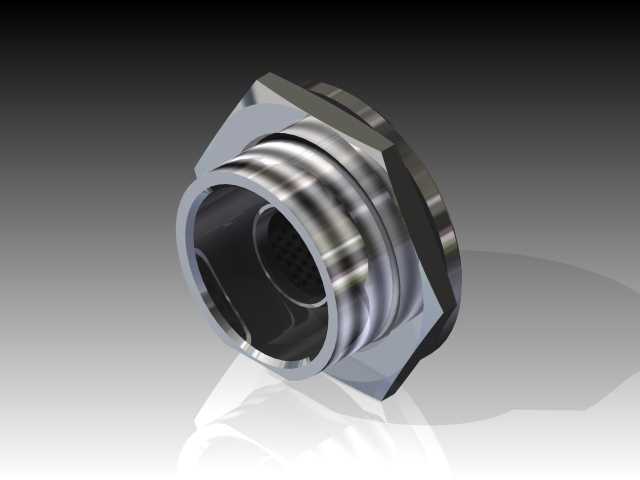

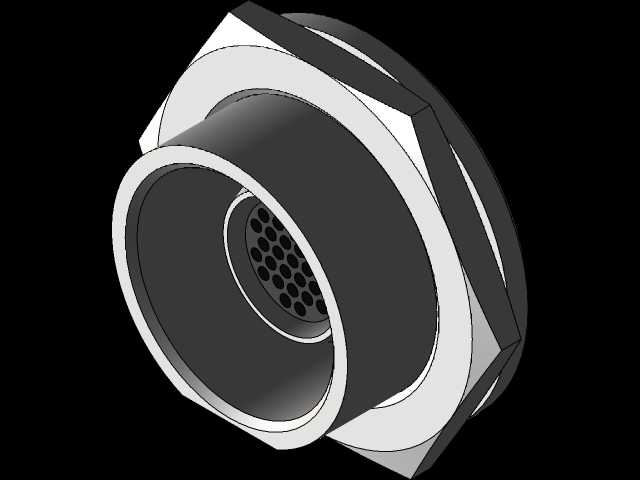

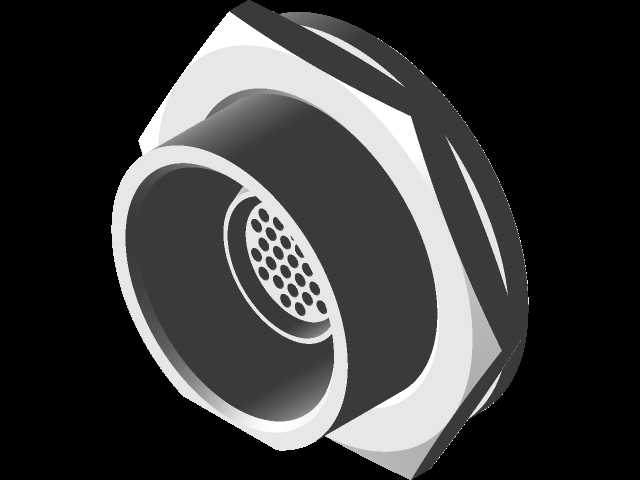

　　从结构设计逻辑来看，该接头整体采用六角法兰面的外部轮廓，法兰边的厚度经过匹配计算，既可以在安装时通过扳手施加足够的锁紧扭矩，又不会因为法兰过厚占用过多的安装轴向空间；接头主体的外螺纹段长度经过精准控制，旋合到位后法兰端面刚好与安装面板表面贴合，配合端面的密封槽（若配置密封垫）可实现面板安装后的IP65级防护，避免外界粉尘、水汽从安装缝隙进入设备内部。内部的28针接触件采用高密度排布，针脚之间的绝缘间距满足低压信号传输的爬电距离要求，每根插针的尾部预留了焊杯结构，方便现场接线时焊接导线，插针的接触端采用弹性插孔配合结构，多次插拔后仍能保持稳定的接触电阻，避免信号传输过程中出现接触不良的问题。

　　安装边界方面，该接头的对边尺寸适配标准开口扳手，安装时不需要定制专用工装，使用常规的公制或英制扳手即可完成锁紧操作；接头的内孔通径匹配28根线径0.2平方毫米的信号导线走线需求，内部的绝缘基座采用耐高温工程塑料注塑成型，能承受焊接时的高温而不发生形变，同时绝缘基座与金属外壳之间采用过盈压装配合，避免插拔过程中绝缘基座随插针发生轴向窜动。断开式的设计意味着该接头可以在不拆解设备内部走线的情况下，直接从面板外侧完成接头的拆卸更换，当某一针脚出现接触不良或者损坏时，不需要拆开设备机箱内部整理线束，直接旋下接头更换同规格备件即可，大幅降低了设备的现场维护难度。

　　在实际选型匹配时，需要注意该接头的螺纹规格与面板开孔尺寸的匹配性，面板开孔直径需要略大于接头螺纹外径，同时小于法兰边的外径，保证法兰边能完全覆盖开孔缝隙；螺纹旋合的扭矩需要控制在合理范围，扭矩过大会导致螺纹滑牙或者法兰边压坏面板表面的喷涂层，扭矩过小则无法保证锁紧的可靠性，一般根据材质的不同，铜合金壳体的接头推荐锁紧扭矩在1.2-1.5N·m之间，铝合金壳体的接头推荐锁紧扭矩在0.8-1.0N·m之间。另外，该接头的插针排布有防呆设计，错位的针脚排布可以避免对接时插反，防止电源针脚与信号针脚错接导致的后端电路烧毁问题，这一细节在多针连接器设计中是必不可少的，能从结构上杜绝人工操作失误带来的设备损坏风险。

　　从加工工艺角度看，该接头的金属外壳采用数控车削加工成型，外螺纹的精度满足6g级公差要求，保证与适配端内螺纹的互换性，六角法兰面的加工采用铣削成型，对边尺寸的公差控制在h12级别，方便扳手卡持不会打滑。内部的绝缘基座采用精密注塑模具生产，插针安装孔的位置度公差控制在0.05mm以内，保证插针压装后位置准确，对接时能顺利插入适配端的插孔内，不会出现针脚顶弯的问题。每一个接触件都经过镀金处理，镀层厚度满足1μm以上的要求，提升接触件的抗氧化能力，保证在潮湿环境下长期使用也不会出现接触电阻升高的问题。
