28路阴螺纹断开式微型电连接器结构

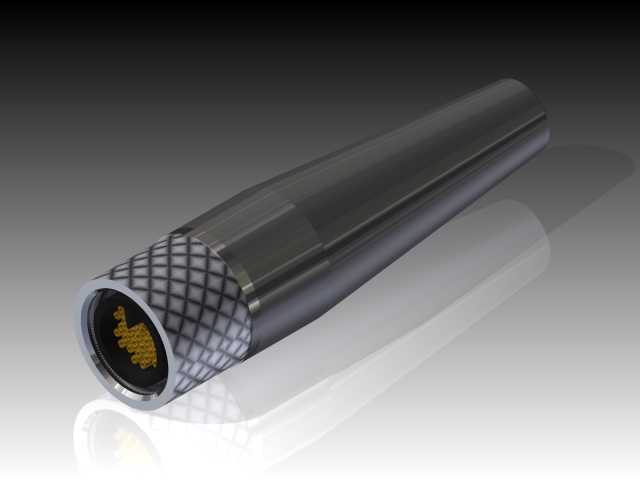

　　这类阴螺纹断开连接器多用于高密度信号传输场景，常见于便携测试设备、小型化医疗检测仪器、航天机载微型电子单元这类对安装空间有严格限制的场合，核心作用是在有限的布设空间内完成多通道弱电信号的可靠通断，同时借助螺纹锁紧结构避免设备受振动、拉扯时出现接插松脱的问题。从结构设计逻辑来看，这款28路连接器采用细长锥型外壳轮廓，并非单纯为了外形美观，而是适配设备侧的锥形安装孔位，安装时可以顺着孔道滑入到位，不需要额外预留手部操作的径向空间，外壳前段的网纹滚花结构，是给手动拧紧操作提供足够的摩擦力，即使操作人员佩戴薄型防静电手套，也能顺利完成螺纹旋合动作，不需要借助小型扳手这类辅助工具，能大幅提升狭小舱体内的装配效率。接触端采用镀金插针阵列排布，

　　28个信号触点按照等间距矩阵排列在插合端面，相邻触点之间设置绝缘隔栏，避免相邻信号通道出现串扰，满足微弱传感信号、低速数字控制信号的传输要求，插合端面的密封圈结构，在螺纹旋紧到位后会被压紧在对接面，可阻挡日常使用环境中的浮尘、少量溅液进入接触区域，降低接触件氧化、短路的失效概率。尾部的出线端做了渐缩过渡处理，和线束外护套的适配性更好，线束套入后可以通过尾部的内螺纹配合压紧环，将线束屏蔽层和连接器外壳可靠连通，实现电磁屏蔽的连续过渡，避免外部电磁干扰通过线束缝隙进入信号回路，这一点在高精度传感信号采集场景中尤为重要，很多测试设备出现信号噪声超标的问题，往往就是连接器尾部屏蔽处理不到位导致的。从安装边界来看，

　　这款连接器的最大外径集中在前端螺纹段，向后逐渐收窄的外形让它可以适配变径的安装通道，螺纹旋合的有效行程经过匹配设计，旋紧后尾部不会突出安装基面过多，不会和设备内部的其他板卡、结构件产生干涉，断开状态下自带的密封防护结构，也能避免未插合时外界杂物进入接触腔，不需要额外配置防尘盖，减少了零散配件的管理成本。在实际选型使用中，这类连接器的插合对位有导向结构设计，插合时不需要刻意对准触点位置，只要顺着轴向推入，前端的导向斜面会自动引导触点对位，避免硬插导致的插针弯折问题，断开时只需要反向旋动外壳，就可以平稳分离两个对接端，不会因为拉扯线束导致焊点脱开。很多微型电子设备在做结构堆叠时，往往会因为连接器的尺寸过大不得不压缩板卡的布设空间，

　　这款细长型的结构设计，把连接器的轴向长度和径向尺寸做了最优平衡，在容纳28路信号触点的前提下，把径向占用空间压缩到了同路数普通矩形连接器的三分之二左右，给设备内部的其他元器件留出了更多布设余量。外壳采用的金属材质除了提供结构强度之外，本身也作为屏蔽层使用，不需要额外在内层加装屏蔽衬套，既减轻了整体重量，也缩小了整体外形尺寸，网纹滚花的位置特意设置在靠近插合端的位置，操作时手部的施力点距离螺纹配合段更近，旋紧时不会因为力臂过长导致外壳出现形变，长期反复插拔旋合后，外壳也不会出现开裂、螺纹滑牙的问题。接触件的镀金层厚度满足工业级使用要求，在正常的插拔寿命周期内，接触电阻可以稳定保持在毫欧级，不会因为长期使用出现接触电阻增大导致的信号衰减问题，适合需要频繁断开连接进行模块更换、设备调试的使用场景。
