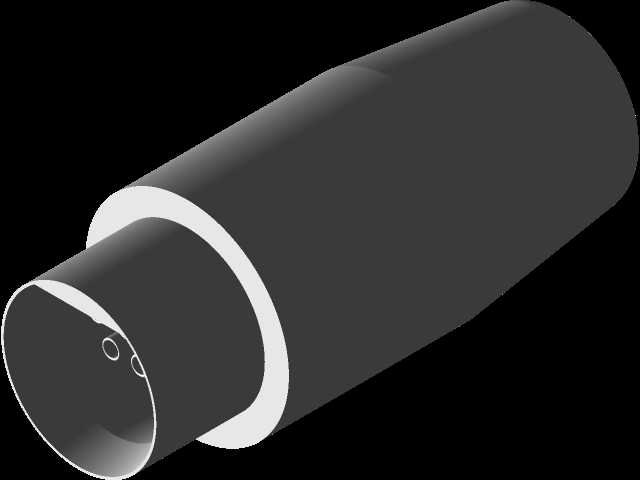

Omnetics型8位微型圆形塑料连接器结构

　　在高密度电气互联场景中，微型圆形连接器的选型与结构设计直接决定了整套设备的信号传输稳定性与空间利用率，这类器件常见于穿戴式医疗监测设备、小型化航空航天传感模块、井下探测微型仪器这类对安装空间有严苛限制的工况中，需要在极小的体积内完成多路信号的可靠导通，同时还要兼顾插拔寿命、抗电磁干扰能力与绝缘防护性能。这款8位微型圆形连接器采用塑料外壳搭配金属插针基座的组合结构，整体外形为流线型圆柱形态，外壳选用耐温绝缘工程塑料注塑成型，表面做哑光防滑处理，既能够在插拔操作时提供足够的摩擦力，也可以避免相邻金属部件接触造成的短路风险，外壳尾部做渐缩过渡设计，能够适配线径较小的多芯屏蔽线缆，减少线缆弯折处的应力集中，避免长期使用后线缆芯线断裂。

　　插合端采用金属定位套结构，金属套与塑料外壳之间通过过盈压装配合，保证插合过程中金属套不会出现轴向窜动，金属套内圈设置有定位卡槽，与适配插座的定位凸台配合后，能够实现8路插针的精准对位，避免插针错位造成的信号接反或者插针弯折问题。内部8根插针采用环形等间距排布，每根插针之间设置有绝缘隔离筋，将相邻插针的电气间隙控制在安全范围内，降低高频信号传输时的串扰风险，插针尾部采用压接式接线结构，不需要焊接操作，现场装配时只需要将剥好的线芯插入插针尾部的压接筒，用专用压接钳压紧即可完成接线，适合小批量设备的快速装配与后期维护更换。从安装边界来看，这款连接器的最大外径控制在极小尺寸范围内，插合后的总长度也适配紧凑安装空间，

　　安装时不需要预留过大的操作空间，只需要在面板上开出对应直径的安装孔，通过尾部的锁紧结构即可完成固定，插合后依靠金属套与插座外壳的紧密接触实现电磁屏蔽效果，能够阻挡外部电磁干扰对内部传输信号的影响，同时也可以避免内部信号向外辐射干扰其他敏感电子元件。设计过程中需要重点考量塑料外壳的注塑收缩率，因为外壳壁厚存在渐变过渡，如果收缩率控制不当，很容易出现外壳变形导致金属定位套压装后同轴度超差，最终造成插拔卡滞或者对位不准的问题，因此在建模阶段就需要对不同壁厚位置的收缩量做补偿，将金属定位套的安装孔公差控制在合理范围内，保证压装后金属套与塑料外壳的同轴度满足插拔要求。另外插针的伸出长度也需要做精准控制，伸出过长容易在插合过程中出现插针弯折，

　　伸出过短则会导致接触不良，接触电阻过大影响信号传输质量，插针根部与绝缘基座之间需要做密封处理，避免水汽或者粉尘从插针间隙进入连接器内部，造成绝缘性能下降。在实际使用过程中，这类微型连接器的插拔寿命通常可以达到数千次，能够满足设备日常维护过程中的反复插拔需求，塑料外壳的绝缘性能可以承受常规低压信号传输的耐压要求，不会出现击穿漏电问题，金属定位套的表面做镀镍处理，既可以提高耐磨性能，也能够避免长期使用后出现锈蚀，保证屏蔽性能的长期稳定。针对不同的使用场景，这款连接器还可以适配不同线径的线缆，只需要更换尾部的线缆密封套即可，不需要改动主体结构，具备较强的通用性，在小型化智能设备、微型传感检测装置、便携式检测仪器这类产品中，这类微型圆形连接器已经成为高密度信号互联的首选器件，其紧凑的结构设计与可靠的连接性能，能够在极小的空间内完成多路信号的稳定传输，帮助设备实现整体体积的压缩，同时保证电气连接的可靠性。建模过程中需要重点还原各部件之间的配合关系，包括塑料外壳与金属定位套的过盈配合尺寸、插针与绝缘基座的安装间隙、插合端的导向倒角结构，这些细节直接影响到后续结构验证与选型参考的准确性，尤其是导向倒角的尺寸设计，直接决定了插合过程的顺畅度，合理的倒角可以在插针对位存在微小偏差时自动导正，避免插针与插座端面硬接触造成的部件损坏。
