环形轨道管材折弯加工机组结构设计

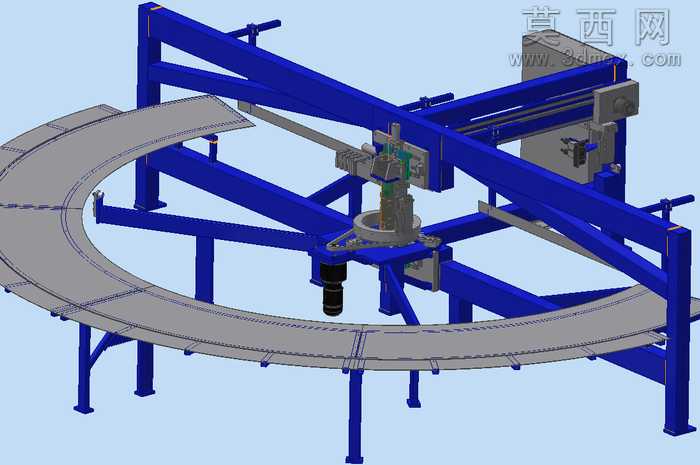

本作品为管材折弯加工专用机组的三维结构设计，整体采用龙门跨架搭配环形回转轨道的布局形式，建模过程中对各部件的装配关系、运动干涉情况做了完整校验。模型主体机架采用型钢焊接框架结构，蓝色涂装的支撑立柱与横梁做了等比例的结构还原，各连接节点的加强筋板、螺栓安装位都做了精细化建模，还原了实际设备的承重结构设计。环形输送轨道采用分段式弧形轨段拼接设计，轨面的定位槽、侧边导向结构都完整呈现，可配合移动载具实现管材的周向送料，适配大弧度环形弯管的加工需求。跨架上搭载的折弯执行组件集成了夹持定位机构、折弯压头、回转驱动座等核心功能部件，夹持夹具的开合结构、压头的进给导轨、驱动单元的安装位都做了分层建模，清晰展示了各部件的运动逻辑：管材由夹具定位后，压头进给配合回转座的旋转动作，可沿环形轨道完成不同曲率的管材折弯作业。建模时对各运动部件的行程空间做了预留校验，避免作业过程中出现结构碰撞，同时对设备的操作工位、维护空间做了合理布局，底部支撑腿的调平结构、机架上的管线排布位都有体现，完整还原了专用弯管设备从机架承载、送料定位到折弯执行的全流程结构逻辑，材质渲染上区分了金属结构件、加工功能部件、轨道承载面的不同质感，清晰呈现各部分的结构层次与功能分区，整体设计兼顾了大尺寸环形弯管的加工适配性与设备运行的结构稳定性。
