卧式液压灌肠加工设备结构设计

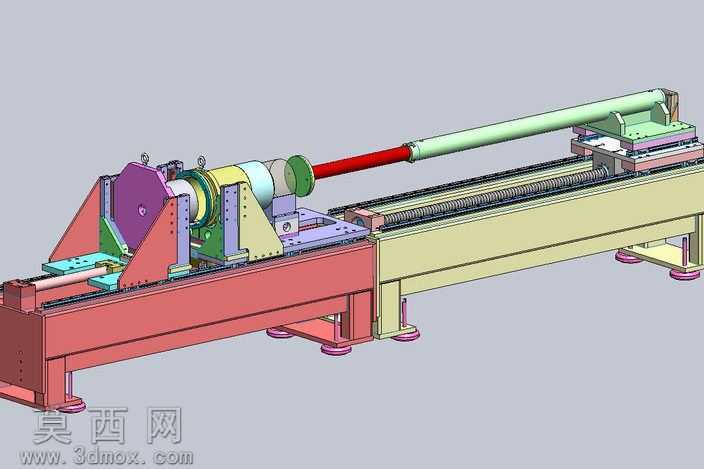

本模型为卧式液压驱动的灌肠加工专用设备，整体采用长床身卧式布局设计，建模过程中对各功能模块进行了独立的参数化构建，通过装配约束完成整机的干涉校验与运动仿真验证。设备主体结构分为液压驱动单元、物料推送单元、直线导向单元、支撑机架单元四个核心部分，其中液压驱动单元设置在床身左端，采用带安装法兰的油缸结构，配套设置了紫色的端盖防护组件与多色区分的轴承座、传动连接座，不同功能的零件通过差异化的材质渲染进行区分：机架部分采用哑光红色结构钢材质模拟焊接机架的厚重质感，传动长轴采用亮红色渲染标识动力输出路径，导向光杠采用淡绿色金属材质体现精加工表面的光洁度，床身主体采用米黄色涂装模拟设备出厂的漆面效果，底部的可调支撑脚采用紫色橡胶垫搭配金属底座的材质组合，还原设备现场安装调平的结构细节。直线导向单元沿床身长度方向布置，集成了精密丝杠传动副与直线导轨结构，滑动工作台可沿导轨完成长距离的往复推送动作，满足灌肠作业中连续送料的行程需求；推送杆与液压油缸输出端采用同轴连接设计，配套设置了导向支撑座避免长行程推送出现杆体挠曲变形。设计过程中重点考量了食品加工设备的结构合理性，各支撑筋板均采用三角形加强结构提升机架刚性，连接部位的螺栓、定位销等标准件均按实际规格建模装配，可直观呈现设备的装配关系与传动逻辑，通过渲染调整不同部件的反光度、粗糙度参数，让整机模型的视觉呈现贴近真实工业设备的质感，清晰展现各部件的位置布局与连接方式，为设备的加工制造、装配调试提供直观的三维参照。
