BD5J微射流飞行器外观结构三维设计

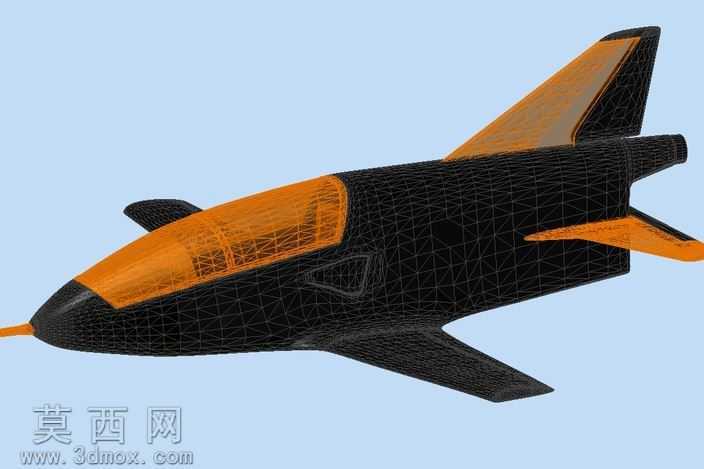

本作品为BD5J微射流飞行器的三维数字化设计成果，建模阶段依托专业三维设计环境完成全机1:1比例的精准构建，首先从机身整体气动轮廓入手，参考微射流飞行器的气动布局特征，先绘制机身纵向、横向的关键控制截面草图，通过放样、曲面缝合等命令生成流畅的机身主体曲面，确保机头到机尾的过渡曲面曲率连续，契合高速飞行的减阻需求。机身主体曲面完成后，依次构建座舱罩、主翼、水平尾翼、垂直尾翼、前端空速管等附属结构：座舱罩采用一体化曲面成型设计，边缘与机身曲面做相切约束，还原真实飞行器座舱的通透包覆结构；主翼与尾翼均采用翼型截面拉伸后做曲面修剪，翼根位置与机身做融合过渡处理，避免出现生硬的拼接棱角，还原真实飞行器的翼身融合设计特征。材质与渲染阶段，为不同部件匹配对应材质属性：机身主体赋予哑光黑色碳纤维编织纹理材质，还原复合材料机身的质感，纹理映射方向贴合机身曲面走向，避免出现纹理拉伸变形；座舱罩、机翼与尾翼的活动舵面区域赋予半透明橙黄色聚碳酸酯材质，调整材质的透明度、反射率与粗糙度参数，既体现透明部件的通透感，也保留材质表面的轻微磨砂质感，避免过度反光失真；机身表面的网格线为建模阶段保留的结构线框显示效果，可直观展示模型的曲面拓扑结构，方便查看曲面的布线合理性，验证建模过程中曲面的面片分布是否均匀，是否存在扭曲、破面等建模缺陷。结构设计层面，模型严格遵循微射流飞行器的布局逻辑：机身整体为紧凑的流线型设计，长度与翼展比例符合该类小型飞行器的实际尺寸比例，主翼采用低单翼布局，安装位置位于机身中下部，水平尾翼设置于机身尾部两侧，垂直尾翼位于机身上方尾部，各翼面的后掠角度经过调整，契合微射流飞行器的高速飞行气动需求；机头位置的前端探杆为细长杆状结构，与机头曲面做同轴心约束，还原空速管的安装位置；机身侧面的进气口凹陷结构通过曲面偏移、修剪命令生成，凹陷深度与轮廓尺寸参考真实飞行器的进气道设计，确保结构还原度。设计过程中重点关注曲面的光顺性，每完成一个部件的曲面构建，都通过曲率分析工具检查曲面的曲率变化，确保曲面无突兀拐点，整体造型流畅自然，既满足外观展示的视觉需求，也可为后续的气动仿真、结构细化提供可靠的三维模型基础，模型整体拓扑结构规整，无冗余面片，可直接导入各类仿真、渲染环境做进一步的深化处理。
