长行程伺服直线驱动滑台模组

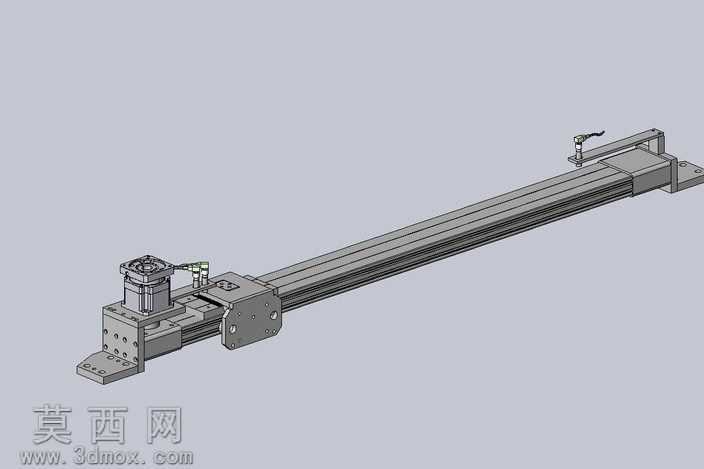

本作品为长行程伺服驱动直线运动模组，整体采用三维参数化建模完成，建模过程中严格遵循机械设计装配规范，对每一处配合结构做了干涉校验，确保各部件装配关系准确无错位。模型主体以铝型材作为基座承载梁，型材截面的槽道结构完整还原，既保证了模组整体的轻量化特性，也为后续加装外置传感器、拖链、限位组件预留了标准安装位。驱动端采用伺服电机搭配精密传动结构的设计，电机安装座做了加厚加强处理，安装孔位完全匹配标准伺服电机的法兰尺寸，可直接适配市面主流规格的伺服动力单元。滑动承载平台采用一体化滑块设计，平台表面加工有阵列式标准安装螺孔，可根据实际使用需求固定不同的执行末端，无论是夹取、点胶还是检测类工装都能快速完成适配。模组两端设置有端部安装固定板，板件上预留了沉头安装孔，可将整个模组水平、垂直或倾斜固定在设备机架上，适配不同的安装场景。建模过程中对导轨与滑块的配合面、丝杠与螺母的传动副都做了细节还原，金属材质的渲染采用哑光银灰色金属质感，区分了铝型材基座、钢制传动件、安装紧固件的不同材质表现，基座表面做了细腻的阳极氧化质感处理，传动部件做了精钢的金属光泽表现，紧固件则做了发黑处理的质感区分，整体渲染效果贴近工业实物的真实视觉效果。设计过程中充分考虑了模组的运行稳定性，长行程结构下通过型材基座的加强筋设计提升整体刚性，避免长行程运行过程中出现形变抖动，滑动部分的限位结构也做了完整建模，可直观展示模组的行程极限位置。整个模型的结构拆分清晰，每个独立零件都可单独导出用于工程图生成，装配层级逻辑明确，从动力输入、传动转换到末端输出的动力传递路径完整呈现，可直接用于自动化设备的方案布局演示、运动仿真模拟，也可作为非标自动化设计的参考模组，帮助设计人员快速完成设备的运动轴搭建，减少重复建模的工作量。
