卡车拖车牵引座连接锁止机构

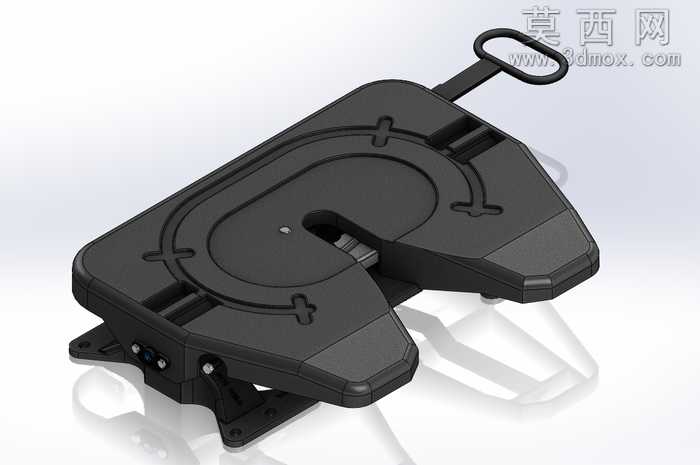

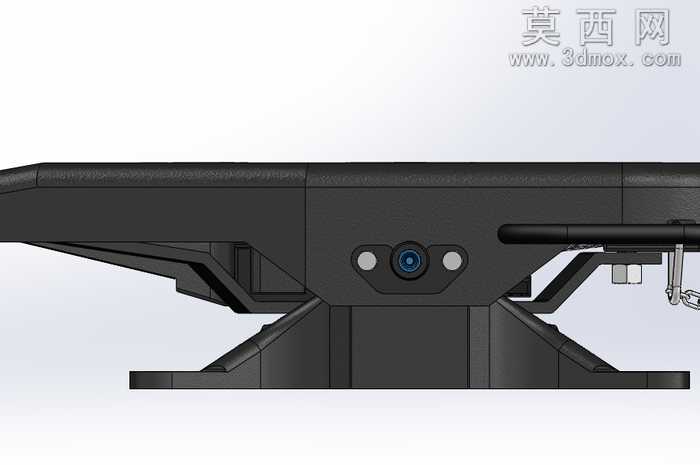

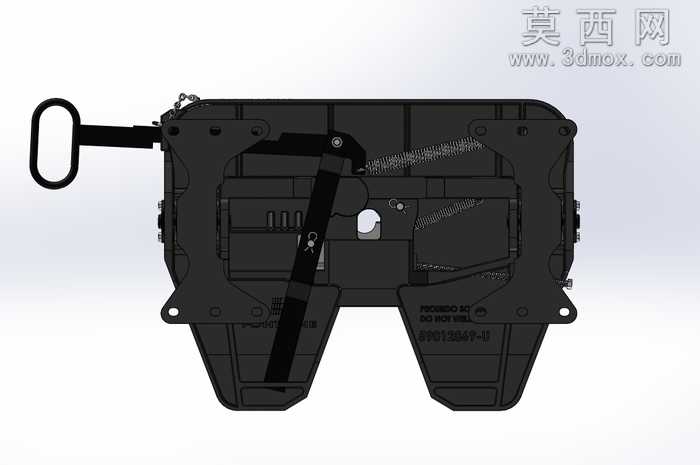

本作品为卡车与拖挂车间的牵引连接锁止机构三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循商用车牵引装置的实际尺寸规范与装配逻辑，对每一处结构细节都做了精准还原。模型整体采用自顶向下的设计思路，先完成整体安装基准、牵引对接基准的定位，再拆分出底座安装支架、主承载转盘、锁止卡扣、解锁拉环、侧边调节锁止组件等独立零件，逐一完成零件特征建模后再进行虚拟装配，全程校验零件间的装配干涉、运动行程合理性，确保模型可直接用于结构验证、运动仿真环节。渲染阶段采用工程级写实渲染方案，主体承载结构件赋予高强度玻纤增强尼龙材质，还原哑光黑磨砂塑料的表面质感，金属安装支架、锁止销轴、紧固螺丝等零件赋予镀锌合金钢材质，还原金属件的细微反光与边缘倒角高光，底座与承载面接触位置添加了细微的防滑纹理细节，拉环部分做了哑光黑色喷塑质感处理，整体光影采用柔和的工作室顶光加侧补光方案，清晰呈现模型的结构轮廓与材质层次，同时在模型底部添加柔和的投影与地面反射效果，提升整体展示的真实感。结构设计上，主体承载转盘采用U型开口适配牵引销对接，转盘表面设置十字型加强筋结构，在不额外增加整体壁厚的前提下大幅提升结构抗扭、抗冲击承载能力，底座采用多安装孔位的支架结构，可适配不同型号的卡车底盘大梁安装尺寸，侧边设置的锁止调节组件可实现对接后的间隙微调，避免行驶过程中出现旷量异响，顶部的环形拉环为解锁操作部件，拉动即可解除锁止状态实现拖挂分离，整体结构兼顾承载强度、操作便捷性与安装适配性，可用于商用车配件设计参考、教学演示、装配仿真等场景。
