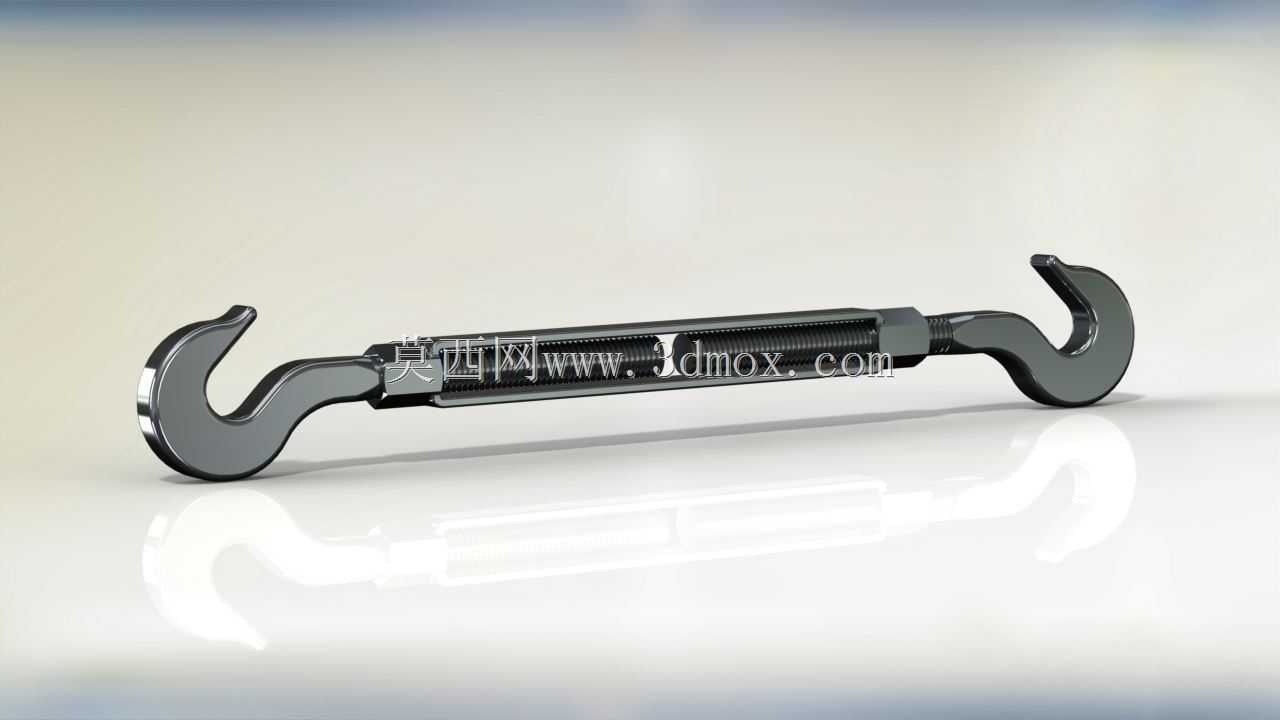

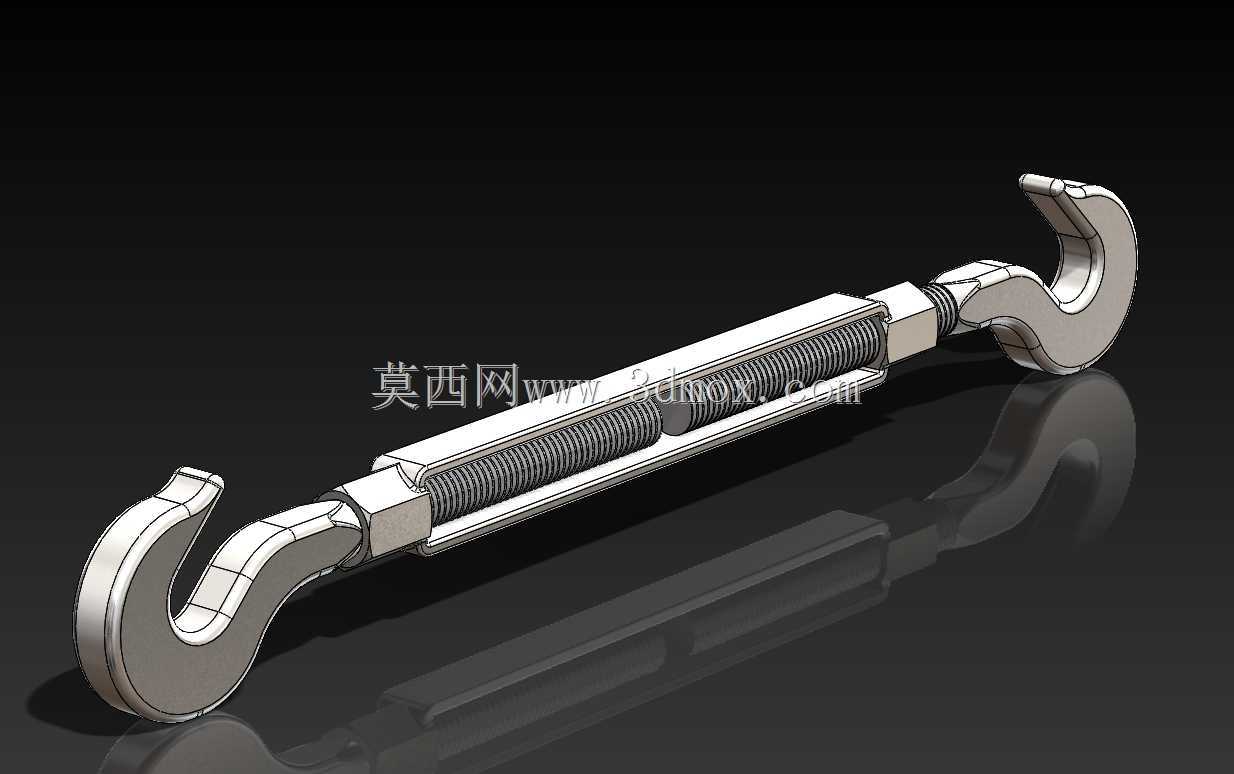

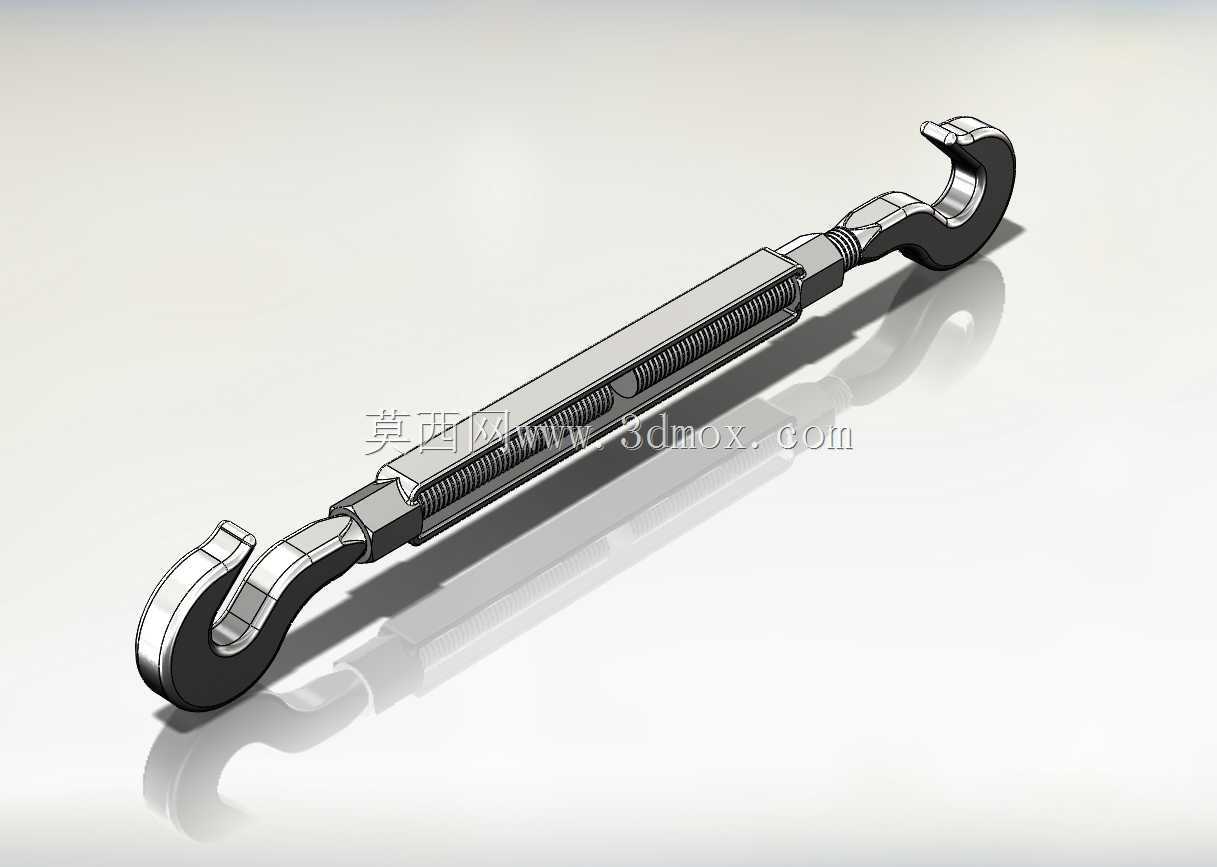

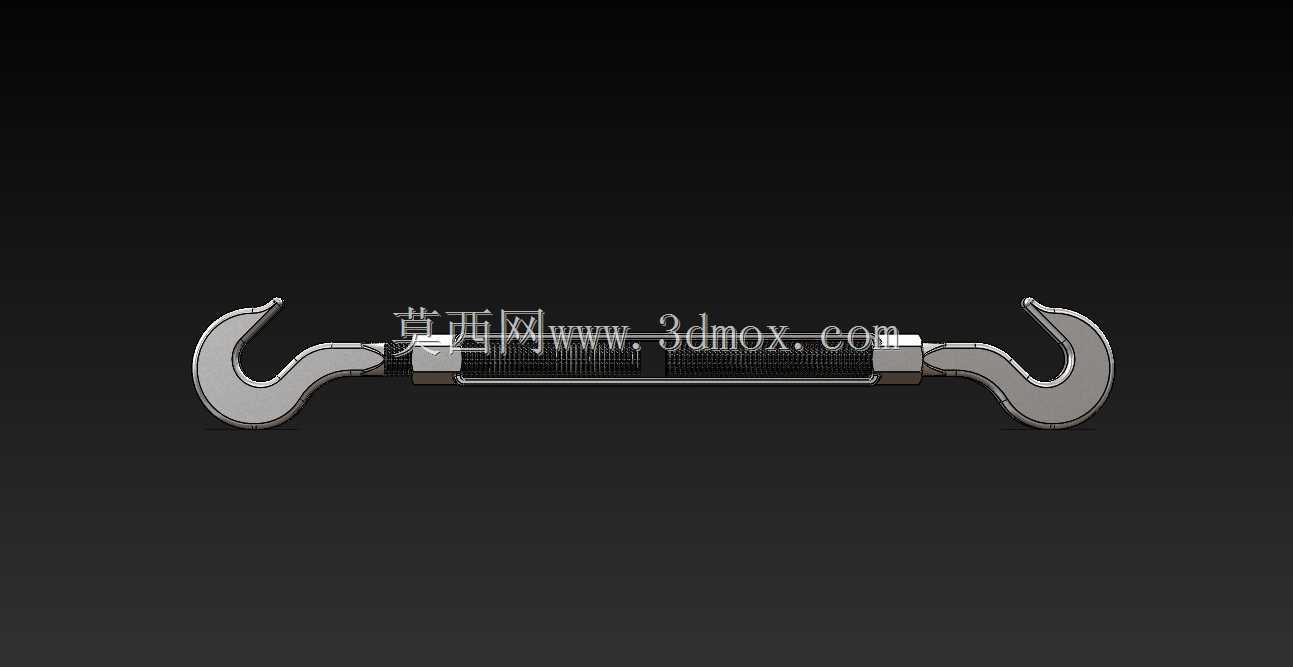

1/2UNC螺纹钩头索具拉紧器结构设计

　　在起重吊装、缆风绳固定、钢结构拉接、输电线路架线、船舶系固这类需要张紧调节的作业场景里，钩头式螺旋拉紧器是应用频次极高的受力连接件，本次设计的1/2UNC螺纹规格拉紧器，针对中等载荷的张紧需求做了结构适配，区别于传统闭体花兰的封闭结构，开式的架体设计能让作业人员直观看到螺纹啮合的长度，避免调节过度导致的螺纹脱扣风险，同时开式结构不容易积存泥沙、锈屑，在户外露天、港口、工地这类多尘多湿的工况下，维护清理的难度更低。从实际使用的功能逻辑来看，这类拉紧器的核心作用是通过旋转中部的调节架体，带动两端带相反螺纹的钩头产生相向或相背的轴向位移，以此实现两端连接构件之间的距离微调，最终达到张紧索具、消除连接间隙、补偿构件安装误差的效果，

　　相比固定式的拉接件，它不需要额外的张拉工装，仅用普通扳手卡住中部的六角调节段就能完成张紧操作，单人即可完成作业，大幅降低了现场安装的人力成本。设计过程中首先要明确受力边界，1/2UNC的统一粗牙螺纹，其牙型角60度，螺距对应的牙根剪切面积、抗拉截面都经过核算，匹配两端钩头的额定载荷，避免出现螺纹强度低于钩头强度的“弱节”问题；两端的钩头采用对称的锻造式弯钩结构，钩尖处做了圆弧过渡，既避免应力集中导致的受拉断裂，也能防止挂接索具、卸扣时刮伤配套构件的镀锌层，钩颈位置加工出与架体配合的螺纹段，一端为左旋螺纹、一端为右旋螺纹，这是实现旋转架体同步调节两端距离的核心结构，设计时特意在螺纹尾部做了退刀槽的应力释放处理，

　　避免螺纹收尾处的应力集中引发的疲劳断裂，毕竟这类索具很多时候会承受交变载荷，比如户外广告牌的缆风绳会随风力变化产生载荷波动，疲劳强度的考量不能缺失。中部的调节架体采用长条形的开式框体结构，两端加工出与钩头螺纹匹配的内螺纹孔，架体中段压制出两个平行的六角受力面，刚好适配标准开口扳手的卡口尺寸，不需要定制专用工具就能操作；架体的长度设计充分考虑了调节行程，预留了足够的螺纹啮合余量，即使在最大张紧行程下，每端的螺纹啮合长度也不小于螺纹公称直径的1.5倍，满足起重索具的安全规范要求，同时最小收拢状态下两端钩头不会发生干涉，适配不同安装间距的拉接场景。安装边界方面，这款拉紧器两端的钩头开口尺寸适配常规的卸扣、钢丝绳套环、钢结构吊耳的孔径，

　　不需要额外加工过渡连接件就能直接挂接，整体的径向最大尺寸控制在合理范围，不会因为架体过粗导致在狭小空间内无法转动调节；表面处理预留了镀锌、达克罗的工艺余量，建模时所有的棱角都做了R0.5以上的圆角处理，既符合锻造工艺的脱模要求，也能避免后续表面处理时出现积液、镀层不均的问题。从结构细节来看，架体与钩头的螺纹配合采用中等公差精度，既保证转动调节时的顺畅度，不会因为间隙过大产生晃动，也不会因为公差过紧导致户外锈蚀后无法转动；钩头的受力截面做了等强度设计，从钩尖到钩颈的截面逐渐过渡，在保证额定载荷下安全系数不低于4倍的前提下，尽可能降低整体重量，减少高空作业时的安装负重。实际选型时需要注意，这款拉紧器仅适用于轴向受拉的工况，不能承受横向的弯折载荷，安装时要保证两端钩头的挂接方向与受力轴线一致，避免出现偏载导致钩头变形、螺纹弯曲；在长期户外使用的场景下，可以定期在螺纹段涂抹润滑脂，减少螺纹锈蚀卡滞的概率，延长使用寿命。建模过程中对所有的配合面都做了干涉检查，确保架体旋转全行程内，两端钩头与架体之间没有摩擦卡滞，螺纹的啮合轨迹完全符合螺旋副的运动规律，还原了实物的装配关系，能直接用于工程选型参考、结构受力仿真分析、施工方案的可视化演示。
