STUCCHI液压快速接头金属结构件

　　在液压系统的日常运维与设备组装场景里，管路连接的效率与密封可靠性，始终是一线设备维护人员与结构设计工程师绕不开的核心考量点。这款STUCCHI品牌的液压快速接头，正是针对高压液压管路频繁拆装的工况设计，常见于工程机械液压管路对接、注塑机液压站油路快换、农业机械液压输出端连接、移动式液压工装的管路接驳等场景，能够在不需要额外工具的前提下，完成液压管路的快速接通与断开，大幅缩减设备换型、管路检修、附件切换的作业时长。

　　从结构设计逻辑来看，这款接头采用了端面密封的结构形式，接头公头与母头对接时，内置的单向阀芯会在对接推力作用下同步开启，接通液压油路，断开时阀芯在弹簧预紧力作用下自动复位封闭流道，能够最大限度减少管路断开时的液压油泄漏量，避免作业现场的油液污染，同时也能防止外界杂质进入液压系统内部，保护液压泵、阀组等精密元件不受颗粒污染物磨损。接头的主体材质选用高强度碳钢加工，表面做了硬质镀锌处理，能够适应户外作业、车间多油污等复杂工况下的防腐蚀需求，接头的六角锁紧段采用了标准对边尺寸设计，能够适配常规开口扳手的拧紧作业，在需要硬管对接的安装场景下，不需要定制特殊工装就能完成接头与管路端的锁紧固定。

　　从安装边界尺寸来看，这款接头的外轮廓最大直径控制在常规同通径液压接头的尺寸范围内，不会出现安装时与周边管路、结构件发生干涉的问题，接头的内螺纹连接端采用标准液压管螺纹设计，能够直接与市面上通用的液压硬管、软管接头实现匹配，不需要额外加工过渡转接头。接头的对接端做了导向倒角设计，在现场盲操作对接时，能够依靠倒角的导向作用快速找正对插，降低现场作业的对接难度，即使是戴防护手套的作业人员，也能单手完成接头的对接与锁止操作。

　　在实际功能特性上，这款接头能够承受常规中高压液压系统的工作压力，在额定压力范围内不会出现渗油、脱开的问题，接头的锁止结构采用钢珠卡位的形式，对接到位后钢珠会卡入接头对接端的卡位槽内，即使管路存在一定的液压脉动与振动，也不会出现意外脱开的情况，同时解锁套的阻尼设计合理，不会因为误碰解锁套导致接头断开。接头的流道设计做了平滑过渡处理，能够减少液压油在接头位置的流阻损失，降低系统的压力损耗，避免因为流道突变产生的局部紊流带来的系统发热、噪音增大等问题。

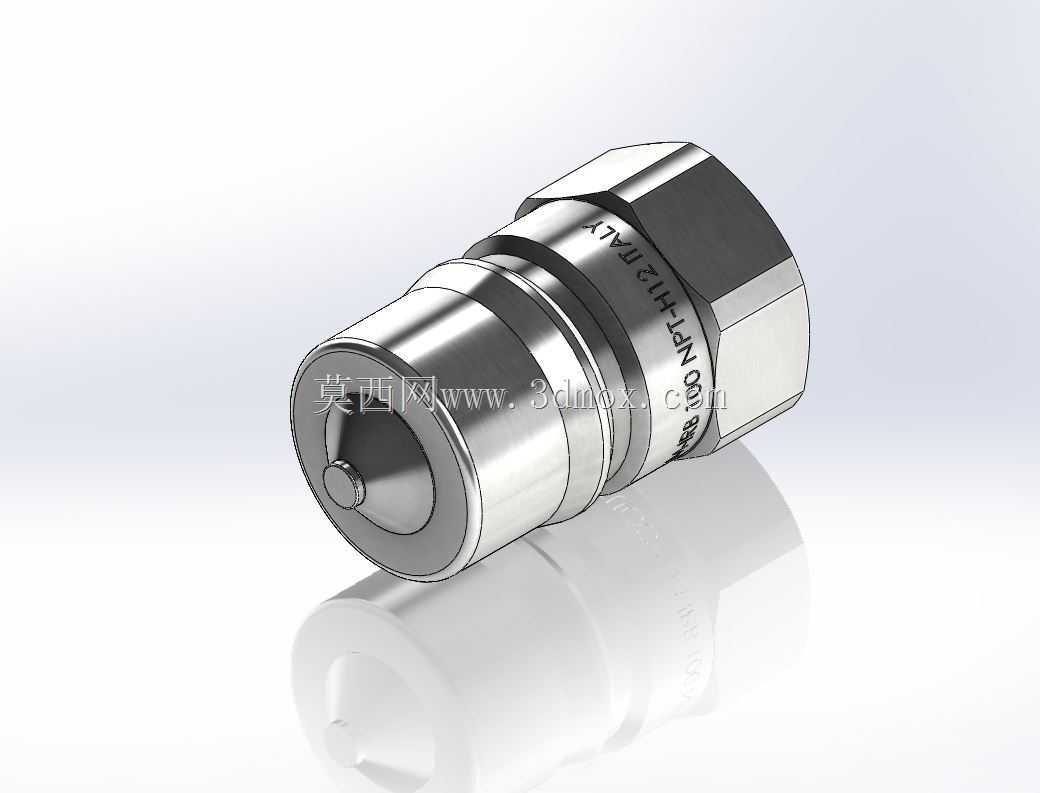

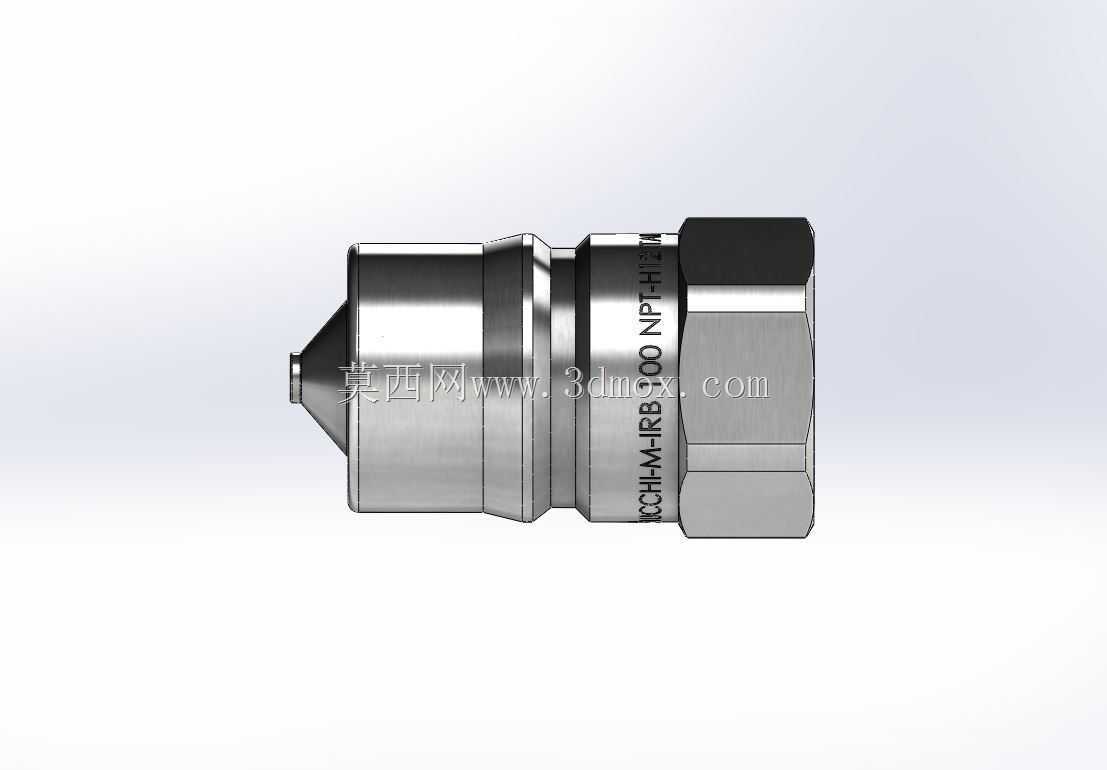

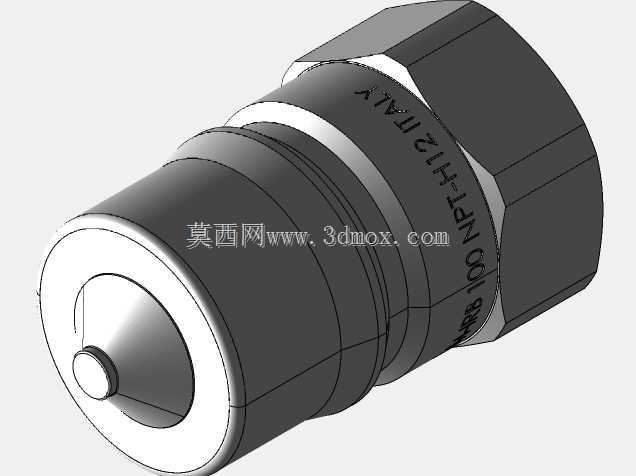

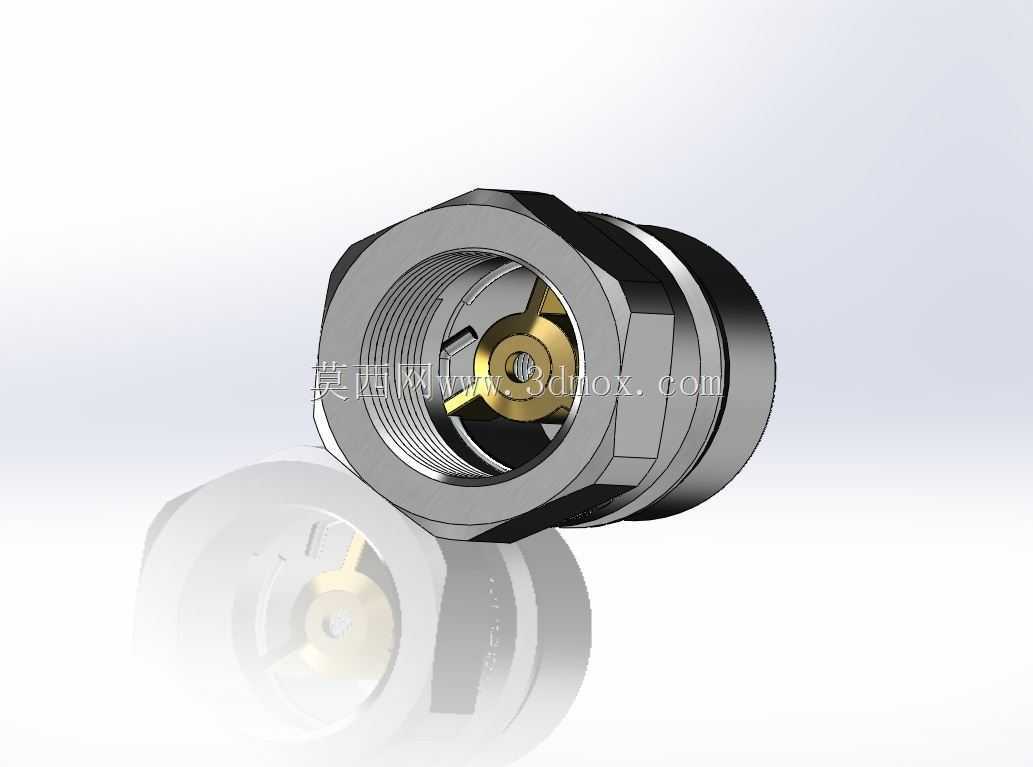

　　在三维建模的细节处理上，这款模型还原了接头表面的滚花防滑段、品牌标识刻印位置、阀芯顶针的突出尺寸、密封槽的具体位置与深度，在做液压系统管路布局的三维装配时，可以直接将该模型导入装配体中，核对接头与周边结构件的安装间隙，模拟接头拆装时的操作空间是否足够，避免实际加工装配时出现接头安装位置被结构件遮挡、扳手操作空间不足导致无法拧紧的问题。同时模型的外形尺寸与实物保持一致，在做设备的管路布线设计时，可以准确预估管路接头占用的空间，合理规划硬管的弯折角度与软管的预留长度，减少现场装配时的管路返工率。

　　这类快速接头在液压系统中的应用，本质上是通过标准化的快换结构，解决不同液压附件之间的快速切换需求，比如在工程机械上，一台主机需要频繁切换破碎锤、液压剪、抓斗等不同属具，依靠这类快速接头，不需要对每根管路进行拧螺母、缠生料带的繁琐操作，几分钟就能完成属具油路的对接，大幅提升设备的作业效率。在固定式液压设备的运维场景中，当需要对液压阀组、油缸等元件进行更换时，也可以通过快速接头直接断开相关管路，不需要排空整个系统的液压油，减少液压油的损耗，同时也能缩短设备的停机维护时间。
