拖拉机用钢制冲压轮毂结构三维设计

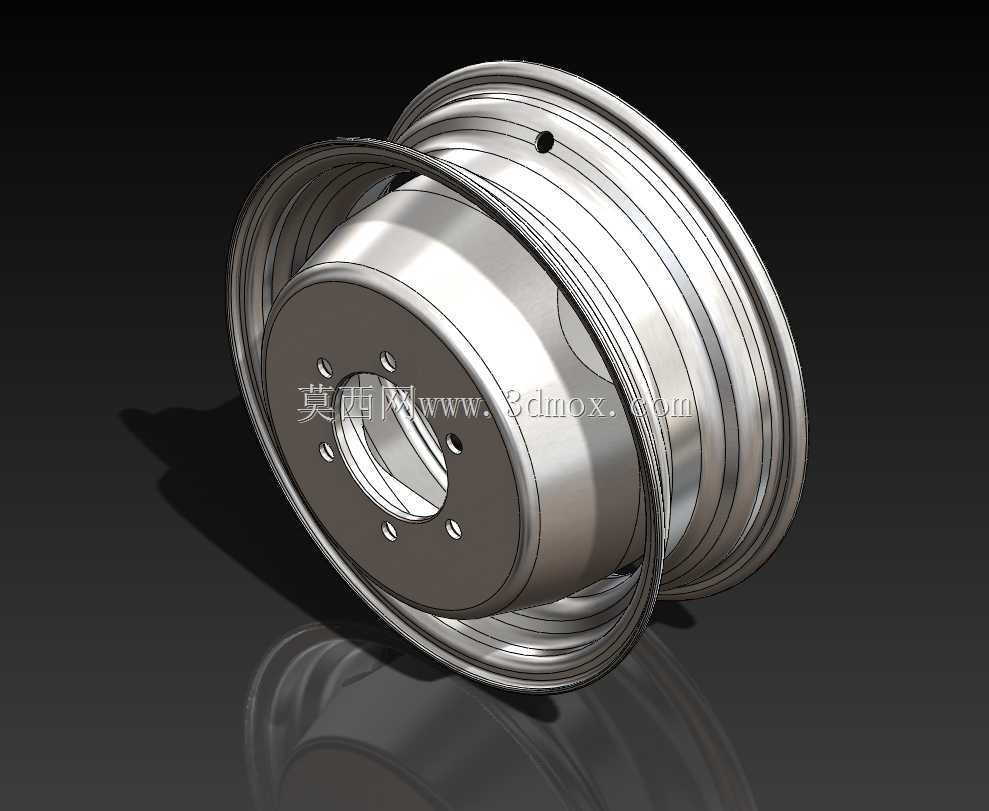

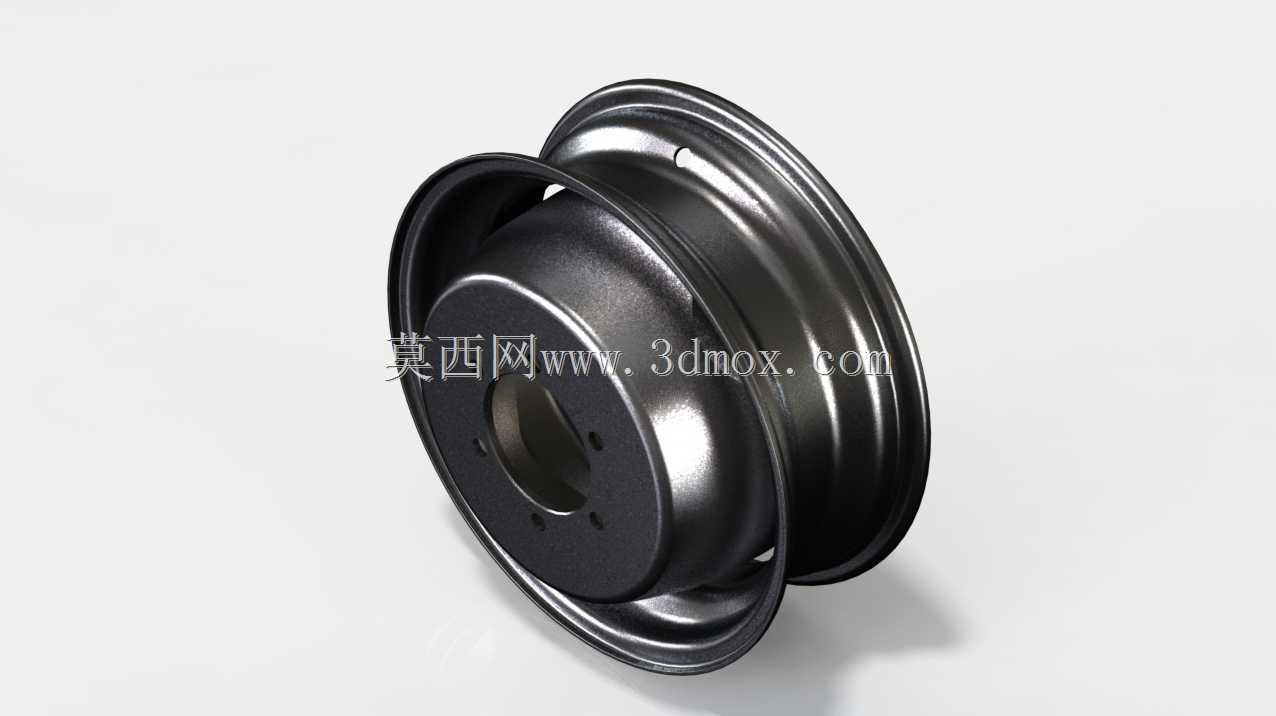

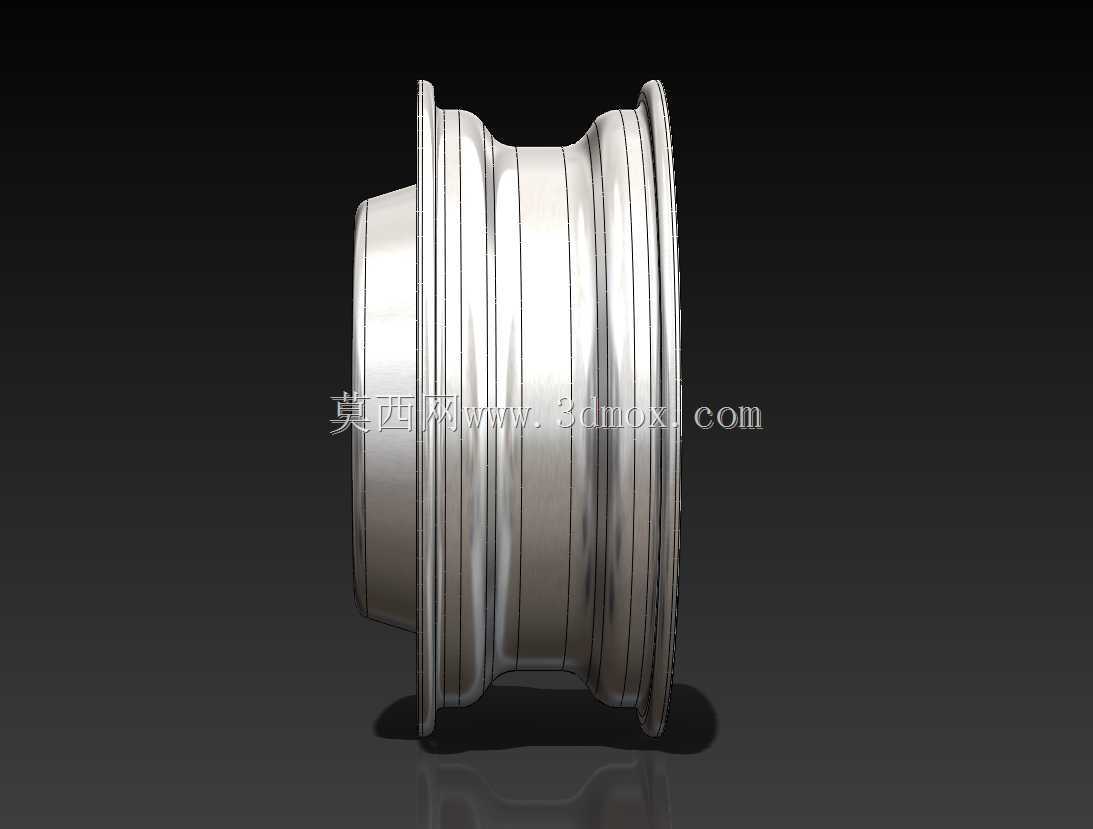

　　农用拖拉机的行走系统承载着整机作业与转场的全部载荷，轮毂作为连接车桥轮轴与橡胶轮胎的核心受力部件，其结构合理性直接决定了农机在泥泞耕地、崎岖田埂、硬质铺装路面等多场景下的运行可靠性。这款钢制冲压轮毂采用多道次冷冲压成型工艺加工，整体为深槽式轮辋与辐板一体化焊接结构，轮辋部分的多道环形滚压筋条并非装饰性设计，而是通过截面形状的连续变化提升轮辋整体的径向抗变形能力，避免拖拉机在带犁深松、满载运输时，轮辋受侧向挤压力出现椭圆变形导致轮胎漏气、轮辋开裂的问题。辐板部分采用等强度变截面设计，中心的安装孔位与车桥轮毂轴的止口尺寸严格匹配，周围均匀分布的螺栓孔按照标准节圆直径排布，安装时可通过螺栓预紧力将轮毂与车桥法兰紧密贴合，

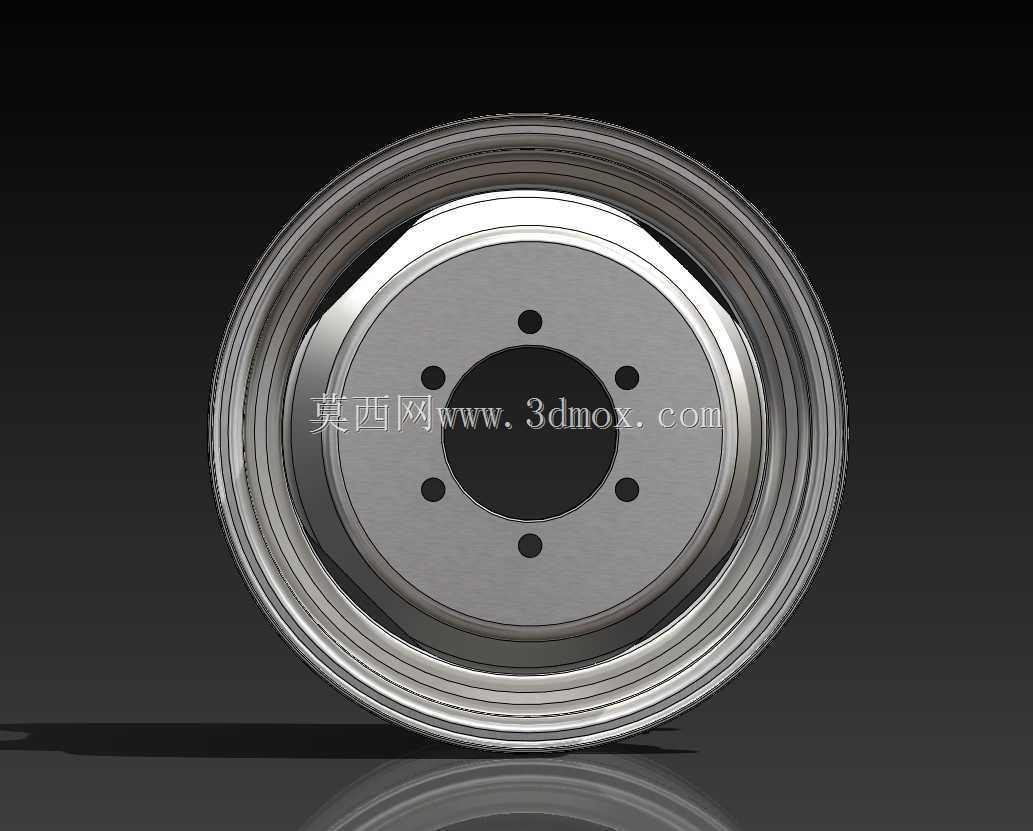

　　传递发动机输出的驱动力矩与制动时的反向力矩，孔位周边的局部冲压凸起是为了分散螺栓紧固时的局部压应力，避免长期交变载荷下孔位出现应力开裂。从安装边界来看，轮辋的槽深、胎圈座宽度与直径尺寸完全匹配对应规格的农用低压轮胎，安装时轮胎胎圈可完全卡入胎圈座的限位台阶内，即使在低胎压作业增大接地面积的情况下，也不会出现轮胎脱圈的故障；轮辐的偏距尺寸经过匹配校核，安装后车轮的轮距符合对应马力段拖拉机的设计要求，不会出现轮胎与车架、挡泥板、转向拉杆发生运动干涉的问题。在实际作业场景中，拖拉机经常需要在满负荷状态下进行转向、爬坡、过田埂等操作，轮毂需要同时承受垂直方向的整机载荷、水平方向的驱动力与制动力、转向时的侧向力矩，

　　这款轮毂的轮辋与辐板连接位置采用满焊工艺处理，焊缝位置避开了应力集中的截面突变处，可有效分散多维度载荷的叠加作用，避免长期使用后焊缝开裂。设计过程中充分考虑了农用机械的维护便利性，轮毂的中心孔预留了足够的拆装空间，维修时可直接穿过中心孔操作车桥的锁紧螺母，不需要额外拆卸周边部件；轮辋表面的氧化处理层可抵御田间泥水、化肥农药的腐蚀，延长部件的户外使用寿命。不同于乘用车辆的轮毂设计，拖拉机轮毂不需要过度追求轻量化，而是优先保证结构强度与抗冲击能力，这款轮毂的板材厚度经过载荷校核，在满足额定承载能力的前提下尽可能控制材料用量，平衡制造成本与使用可靠性，轮辋边缘的卷边设计既可以提升轮辋边缘的刚性，

　　也能避免安装轮胎时锋利的板材边缘割伤轮胎胎圈，同时减少作业时轮辋边缘磕碰硬物出现变形的概率。在三维建模过程中，所有的冲压圆角、滚压截面、焊接坡口都按照实际加工工艺要求进行还原，可直接用于后续的冲压模具开发、焊接工装设计以及装配干涉校验，模型中还原的每一处结构细节都对应实际生产与使用中的功能需求，没有冗余的装饰性结构，完全服务于农用拖拉机行走系统的实际工况要求。
