工业重载可调式搭扣锁紧装置结构

　　这类搭扣锁紧结构在工业场景里的覆盖范围极广，小到工装夹具的工件压紧、设备检修门的快速闭合，大到物流周转箱的锁止、特种车辆舱门的固定，只要是需要频繁开合、同时要求锁紧后无松脱风险的连接部位，基本都能见到同原理结构的身影。和螺栓紧固、插销锁止的方案比，它不需要额外工具，单手就能完成解锁和锁止动作，单次操作耗时不到两秒，在需要频繁拆装、快速开合的工位上，能大幅降低操作的辅助时间，提升工位作业效率。

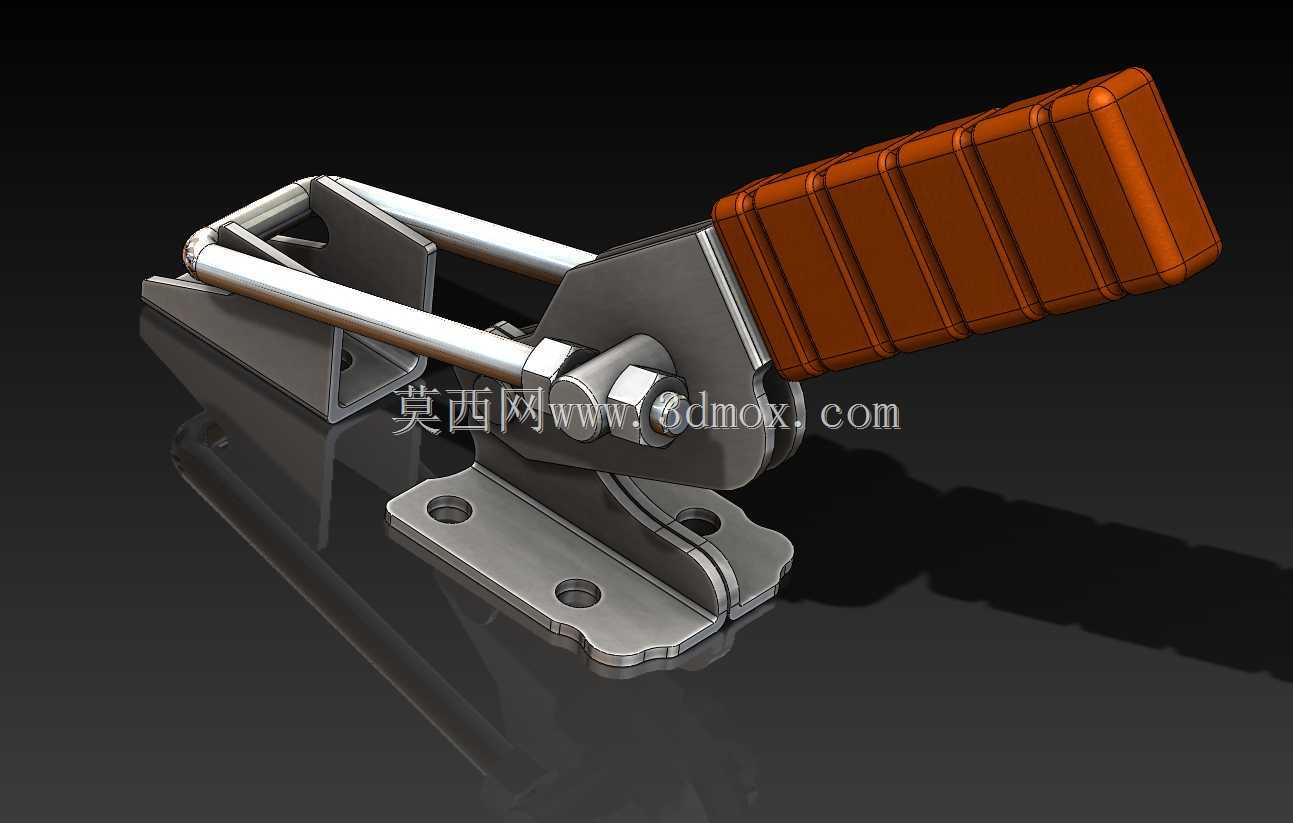

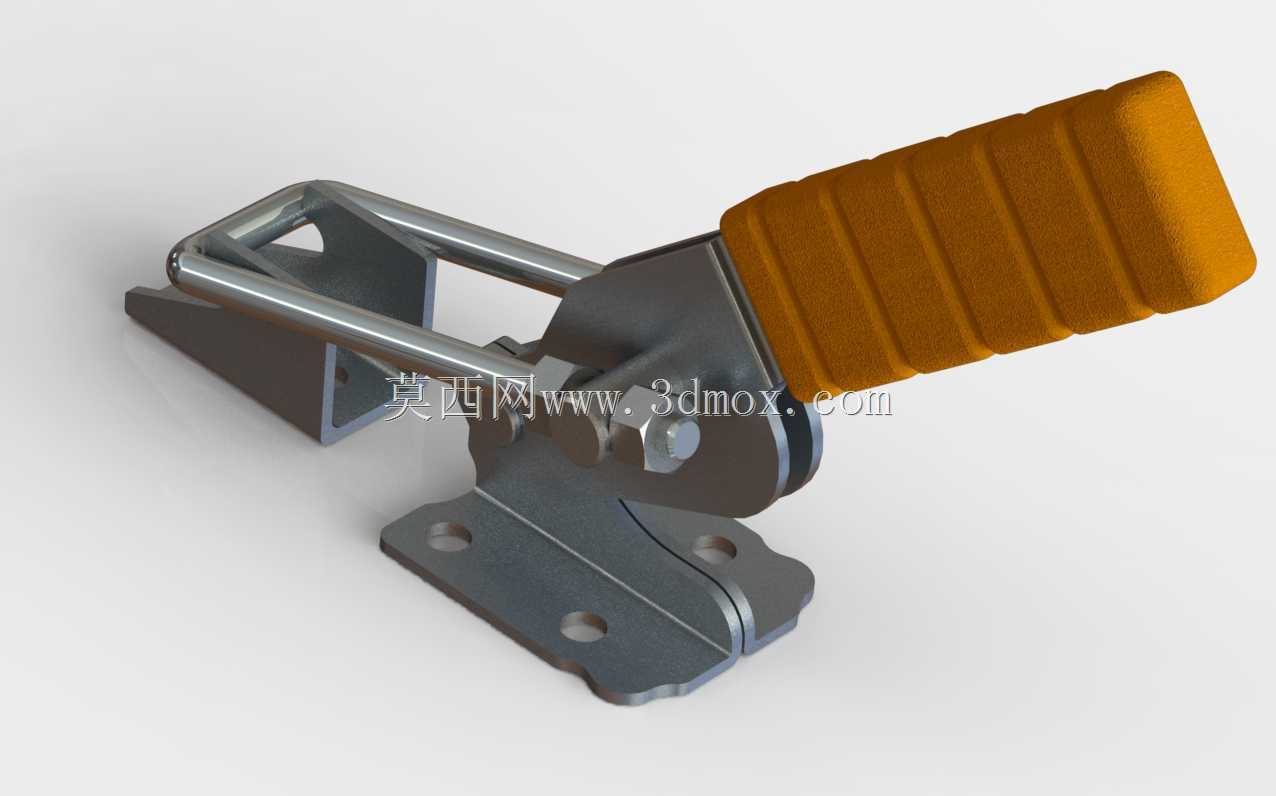

　　从功能实现逻辑上看，这套结构利用了连杆机构的过死点锁止原理：当手柄扳动到锁紧位置时，连接拉钩的连杆会越过机构的转动死点，此时哪怕锁扣部位受到向外的挣脱拉力，机构也不会自行松脱，反而会随着拉力增大让锁止的预紧力进一步提升，避免设备运行过程中因为振动、冲击出现锁扣脱开的问题。手柄部位做了分段式的防滑握持结构，表面的凸起棱条能增加操作时的摩擦力，即便操作人员戴着手套、手上沾有少量油污，也能稳定施力，不会出现扳动过程中打滑的情况。拉钩部分采用圆钢弯制的U型结构，和底座上的锁钩槽配合时，接触部位是圆弧过渡，不会因为加工误差出现卡滞，同时圆钢的截面抗弯性能更好，长期承受拉力也不容易出现变形、断裂的问题。

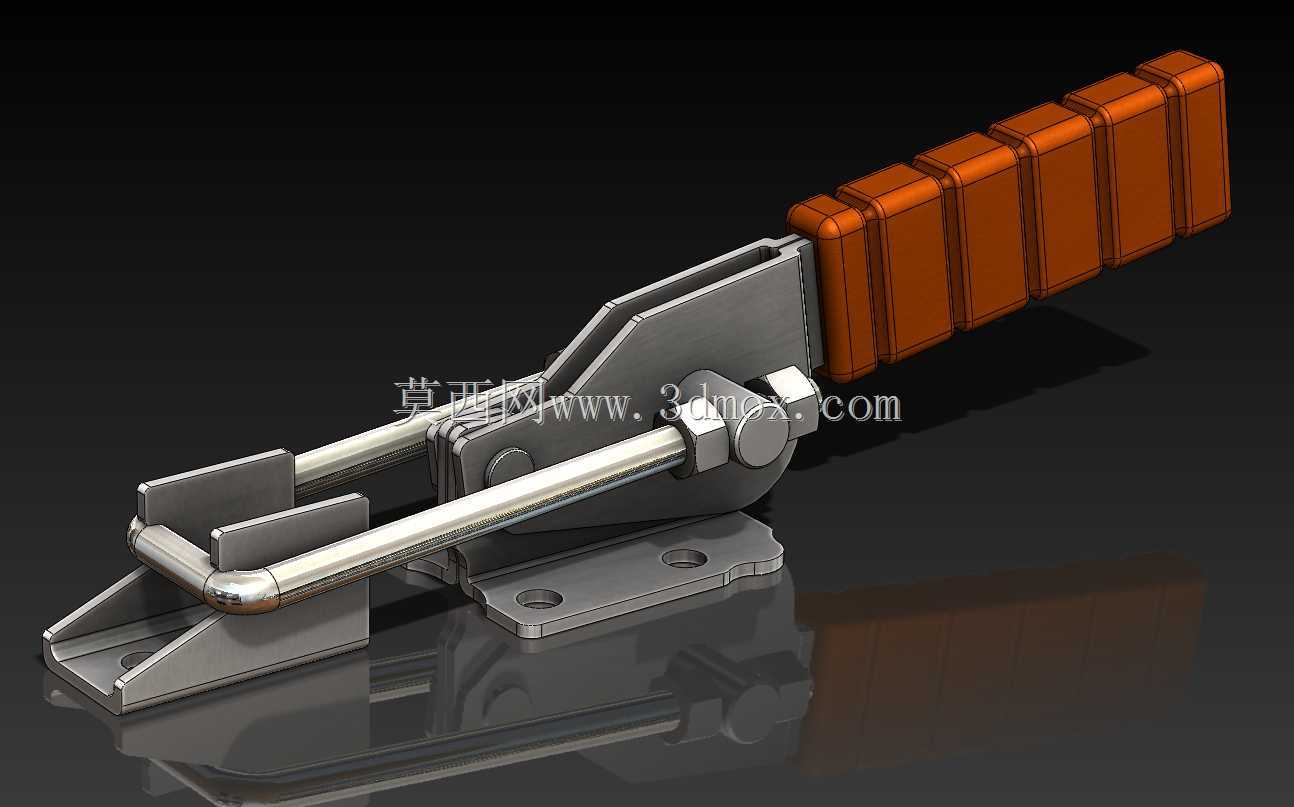

　　设计这套结构的时候，首先要明确的是安装边界的尺寸约束：底座部分采用平板式安装设计，两个安装孔的孔距按照通用五金件的安装规范做了适配，不管是焊接在金属机架上，还是用螺栓固定在型材、板材表面，都不需要额外做复杂的安装位加工。锁钩座和主体底座的相对位置可以在小范围内调整，适配不同厚度的被连接件，哪怕被连接件存在1-2mm的厚度公差，也能通过调整拉钩的有效长度，保证锁紧后的预紧力符合要求，不会出现锁不上、锁止后松动旷量的问题。转动副的部位都做了销轴限位，销轴两端采用铆压固定，长期反复扳动也不会出现销轴脱出、结构散架的问题，所有转动配合的面都预留了合理的间隙，不会因为加工毛刺、轻微锈蚀出现扳动卡滞的情况。

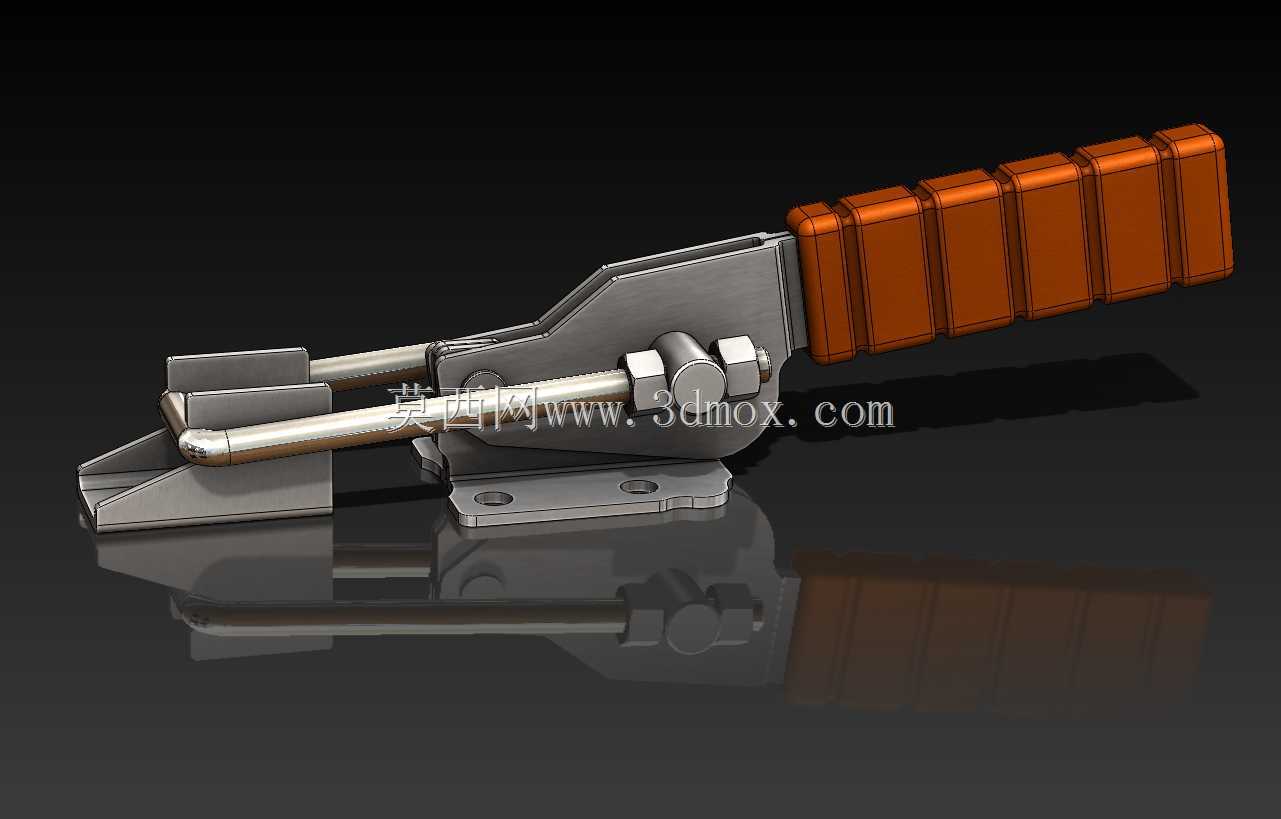

　　实际选型应用的时候，要先核算被锁紧部位需要的预紧力，这套重载型的搭扣单只额定锁紧拉力能满足大部分工业场景的需求，如果是大尺寸的舱门、盖板，可以在对称位置布置多只搭扣，保证整个连接面的压紧力均匀，不会出现局部缝隙过大、密封失效的问题。安装的时候要注意，主体底座和锁钩座的安装面要保持在同一平面上，避免拉钩承受额外的侧向弯矩，不然长期使用会导致拉钩变形、转动副磨损加剧，缩短结构的使用寿命。和普通的民用搭扣不同，这套结构的所有金属部件都做了表面防锈处理，在潮湿、有轻微腐蚀的车间环境里也能长期使用，不会因为锈蚀导致操作力变大、锁止失效。另外，手柄在锁紧状态下是贴合底座平面的，不会有突出的棱角，避免人员走动的时候被磕碰划伤，也不会和周边的设备部件产生运动干涉。

　　很多做非标设备设计的工程师在选型这类锁紧件的时候，容易忽略锁止状态下的行程余量，这套结构在设计时就预留了足够的锁紧行程，哪怕被连接件上贴有密封胶条、海绵垫层，在胶条被压缩的过程中，机构也能顺利到达死点锁止位置，不会因为胶条的反弹力导致机构无法锁到位。同时，解锁的时候只需要反向扳动手柄，连杆越过死点之后，拉钩会自动和锁钩座脱开，不需要额外用工具撬动，操作的力臂经过优化，即便是锁紧力较大的状态下，单手也能轻松完成解锁动作，不会出现操作费力的问题。
