平带传动用带腹板滑轮结构设计

在工业传动场景里，平带传动是长距离、低载荷动力传递的常见方案，这类传动结构对配套滑轮的径向跳动、轮槽贴合度、自身重量都有明确要求，带腹板的滑轮正是针对这类场景优化的结构件。日常在轻工输送线、小型农机传动组、纺织设备的动力传递段，都能见到这类滑轮的应用，它不像实心轮那样自重过大增加轴系负载，也不像辐条式滑轮在高速运转时容易出现风阻偏大、动平衡调校难度高的问题，腹板结构刚好在自重与结构刚性之间找到了平衡点。

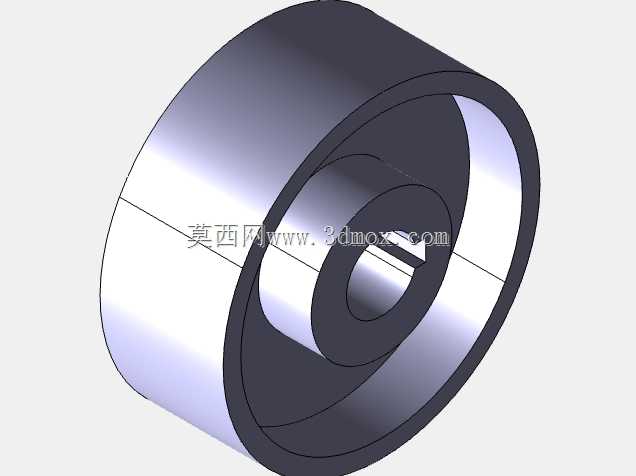

从实际功能来看，这款滑轮的核心作用是为平带提供平滑的支撑接触面，将动力从主动轴传递到从动轴，同时约束平带的运行轨迹，避免平带在运转过程中出现跑偏、滑脱的问题。轮缘部分做了等宽的圆柱面设计，表面粗糙度控制在适合平带贴合的区间，既不会因为过于光滑导致平带传动打滑，也不会因为粗糙度过高加速平带的磨损，延长平带的更换周期。中心的轴孔做了键槽结构，能够通过平键与传动轴实现周向固定，传递额定扭矩，避免滑轮与轴之间出现相对转动造成功率损耗。

设计这类滑轮的时候，首先要匹配对应平带的宽度参数，轮缘的有效接触宽度要比平带宽度宽出一定余量，防止平带在运转过程中因为装配误差、机架轻微震动出现边缘超出轮面的情况。腹板的厚度设计需要结合滑轮的额定转速、传递扭矩做校核，既要保证腹板在高速旋转时不会因为离心力出现形变，也要尽可能削减不必要的材料，降低滑轮整体的转动惯量，让设备启停阶段的动力损耗更小。轮毂部分的长度要匹配安装轴的配合段长度，保证轴孔与轴的接触面积足够，避免局部应力集中导致轴孔磨损过快，轮毂与腹板的衔接处做了圆弧过渡，减少应力集中点，提升零件的抗疲劳强度，在长期交变载荷下不容易出现开裂问题。

从安装边界来看，这款滑轮的外径决定了传动比的匹配范围，选型时需要结合中心距、主动轮尺寸计算包角，保证平带与轮面的接触包角满足传动要求，避免打滑。轴向安装时，需要保证滑轮的端面与传动轴的轴线垂直，否则会导致平带单侧受力，加剧平带边缘的磨损，同时也会让轴承受额外的侧向力，缩短轴承的使用寿命。腹板上没有额外的减重孔设计，一方面是简化加工工艺，降低铸造或者机加工的工序复杂度，另一方面也避免了减重孔带来的动平衡问题，对于中低转速的平带传动场景，不需要额外做动平衡调校就能满足运转平稳性要求，降低了装配环节的工作量。

在实际设备维护中，这类带腹板滑轮的磨损检查主要集中在轮缘接触面与中心轴孔位置，轮面如果出现明显的凹陷、划痕，就需要及时更换，否则会加速平带的内层磨损；轴孔与键槽如果出现间隙变大的情况，会导致传动过程中出现冲击异响，这时候就需要检查配合公差，判断是滑轮磨损还是轴的键槽出现损伤。相较于其他结构的带轮，这种带腹板的滑轮在制造成本、结构强度、维护便利性上都有不错的表现，适合在常规工况的平带传动场景中批量使用，不需要特殊的定制加工，常规的机加工设备就能完成生产，备件替换的通用性也更强。
