工业传动用轴制动限位结构件

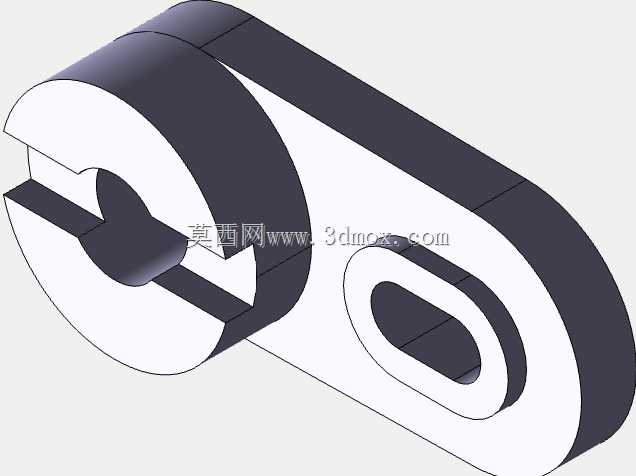

　　在轻工输送线、小型自动化装配设备的轴系传动布局里，这类轴侧安装的制动构件常被布置在驱动轴的非动力输出端，和带座轴承、同步带轮形成紧凑的轴系功能组，不需要额外占用设备外侧的安装空间，适配机架侧板厚度在8-16mm区间的中小型设备安装场景。从结构形态来看，该构件主体分为两个功能区段，左侧的C型开口夹持段是核心的制动作用区，开口的圆弧面和待制动轴的外圆面曲率完全匹配，开口处预留的窄缝是装配调节间隙，当配套的锁紧紧固件收紧时，C型段会产生可控的弹性形变，均匀抱紧轴的外圆表面，实现轴系的位置锁定，避免设备停机状态下轴受负载惯性出现非预期转动。

　　右侧的长圆孔安装段是和设备机架连接的固定区域，长圆孔的设计预留了12mm左右的位置调节余量，安装时不需要极高的孔位加工精度，就能调整构件和轴的相对同轴位置，降低机架加工的公差要求，也能适配不同轴伸长度的安装需求，避免因加工误差导致的装配干涉。设计这类构件时，首先要核算C型夹持段的抱紧力是否匹配对应轴径的制动扭矩需求，开口窄缝的宽度要控制在1.5-2mm区间，缝宽过大会导致抱紧时形变量不足，接触压强不够容易出现打滑，缝宽过小则会导致构件装配时的应力集中，反复锁紧松开后容易出现开口处的疲劳开裂。C型段的内圆弧面粗糙度要控制在Ra1.6-Ra3.2之间，表面过于光滑会降低摩擦系数，需要更大的锁紧力才能达到要求的制动扭矩，表面过于粗糙则会在抱紧时划伤轴的外圆表面，长期使用后会造成轴径磨损，影响轴系的回转精度。安装段的长圆孔两端做了圆弧过渡，避免直角处的应力集中，构件整体的棱边都做了0.5mm的倒角处理，既可以去除加工后的毛刺，避免装配时划伤操作人员，也能减少应力集中点，提升构件的长期使用强度。

　　从实际应用的场景来看，这类制动构件不需要配套液压、气动的动力源，纯机械结构的锁紧方式可靠性更高，在一些没有气源、液压站配套的小型手动设备、半自动装配工位上应用十分广泛，比如小型皮带输送机的尾部张紧轴锁定、手动翻转工装的转轴位置固定、小型绕线设备的主轴停机锁定等场景，都能看到这类结构的应用。和传统的抱闸制动器相比，这类结构的零件数量更少，整体厚度不超过30mm，安装时只需要在机架侧板上加工两个对应长圆孔位置的安装孔，不需要额外加工避让槽或者配套其他安装附件，装配效率更高，后期维护也只需要定期检查锁紧紧固件的预紧力即可，不需要复杂的调试。

　　设计建模过程中，要重点校验C型段开口处的形变范围，确保在最大锁紧行程下，构件的形变处于材料的弹性变形区间内，不会出现塑性变形导致的夹持力衰减，同时要保证内圆弧面和安装面的位置度公差，确保安装后C型段的内圆弧和轴的同轴度偏差不超过0.1mm，避免抱紧时出现局部接触，导致轴承受额外的径向力，影响轴系的使用寿命。这类构件常采用45号钢作为毛坯材料，加工完成后做发黑处理提升防锈能力，夹持内圆弧面不需要做额外的热处理，依靠材料本身的摩擦系数就能满足常规轻载轴系的制动需求，如果应用在负载稍大的场景，也可以在内圆弧面加工浅的网状防滑纹，进一步提升摩擦系数，在不增加锁紧力的前提下提升制动扭矩。
