带安装法兰的支撑型滑动轴承结构

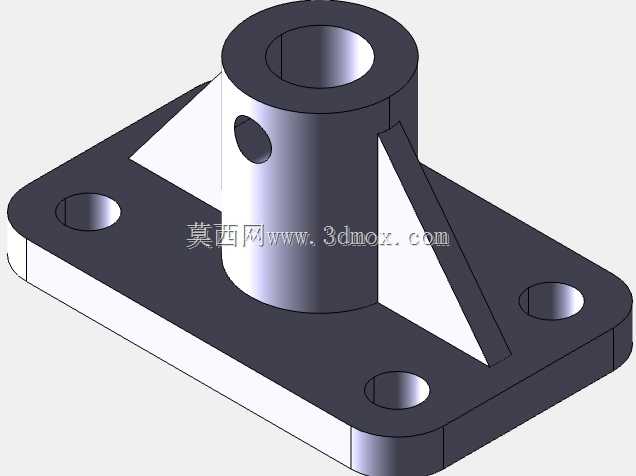

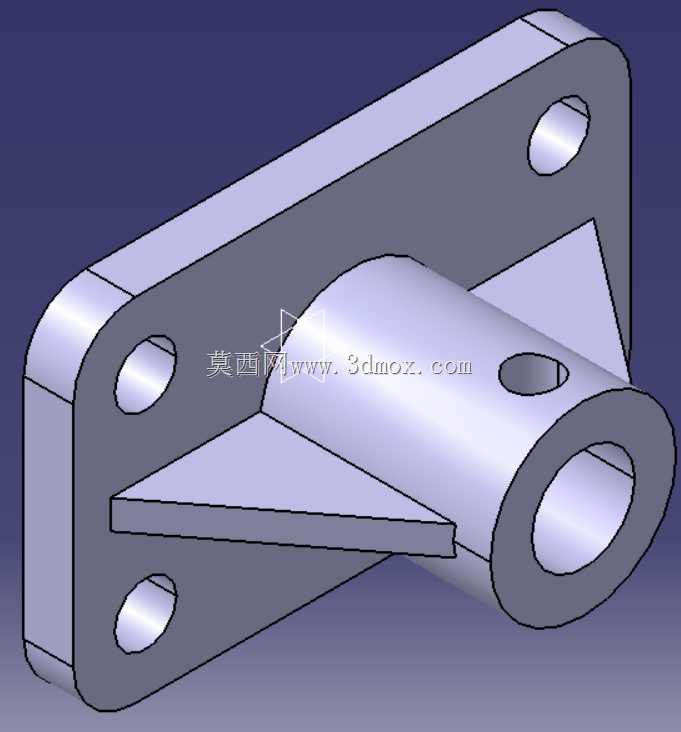

　　这类带法兰结构的滑动轴承，多应用在轻工输送设备、小型自动化专机、仪器仪表的阀组传动部位，作为轴系的径向支撑部件使用，区别于标准滚动轴承，这类一体式法兰轴承不需要额外配置轴承座，自身的法兰安装面可以直接贴合设备立板或者安装基面完成固定，能大幅缩减装配环节的零件数量，尤其适合安装空间局促、轴系载荷不大但对支撑同轴度有一定要求的传动场景。从实际使用场景来看，这类轴承常用来支撑小直径的传动光轴、阀杆或者手动调节杆，比如小型流体阀块的阀杆支撑位，输送线侧边的导轮转轴支撑，还有工装夹具上的定位销转动支撑位，都能见到这类结构的身影，它的承载特性以中等径向载荷为主，因为法兰侧设置了三角加强筋结构，能够承受一定程度的偏载力矩，避免悬臂轴状态下安装根部出现应力断裂的问题。在设计思路上，这个结构把安装法兰和轴套本体做成了一体式结构，法兰端开设三个通孔安装位，呈三角形分布在法兰盘上，相比两孔安装的结构，三角形排布的安装孔能更好地限制安装后的转动自由度，哪怕固定螺丝出现轻微松动，轴承本体也不会跟着转轴发生周向转动，保障支撑位置的精度稳定。轴套本体的侧壁上开有径向的油孔，这个结构是用来加注润滑脂的，日常维护的时候可以通过这个油孔向轴套内壁注入润滑介质，降低轴和轴套之间的摩擦系数，延长部件的使用寿命，油孔的位置设置在轴套中部，能够让润滑脂均匀分布在整个配合接触面，避免出现局部干磨的问题。

　　法兰和轴套连接的位置，两侧都设置了三角形的加强肋，这个设计是很多初学者容易忽略的细节，如果没有加强肋，当轴端承受垂直于轴线的载荷时，法兰和轴套连接的直角位置会出现明显的应力集中，反复受载之后很容易从根部开裂，加上三角肋之后，载荷可以通过肋板分散到整个法兰安装面上，大幅提升结构的刚性，实际测试下来，同样壁厚的情况下，带加强肋的结构承载能力比无肋结构提升40%以上，而且不会过多增加零件的整体重量。从安装边界尺寸来看，法兰盘为矩形结构，三个安装孔的中心距需要和设备安装板上的预装孔位严格匹配，安装的时候法兰端面要和安装基面完全贴合，不能有翘曲，否则轴套的内孔轴线会出现偏斜，导致转轴转动的时候出现卡滞、磨损加剧的问题。

　　轴套的内孔尺寸需要和配合的轴径保持合适的间隙配合，一般根据使用场景的不同，间隙控制在轴径的千分之一到千分之三之间，如果是手动调节的部位，间隙可以适当放大保证操作顺畅，如果是高速传动的部位，间隙要适当缩小来保障旋转精度。轴套的轴向长度也经过了匹配设计，足够的轴向长度可以增大和轴的接触面积，降低接触面的比压，减少单位面积的磨损量，同时也能更好地约束轴的径向晃动，提升轴系的运行稳定性。在建模过程中需要注意几个工艺细节，首先是所有的直角棱边都要做微小的倒角处理，既可以去除加工产生的毛刺，也能避免装配的时候刮伤操作人员或者配合零件的表面；其次是安装孔的位置要保证同轴度，三个孔的轴线都要垂直于法兰安装面，否则安装的时候螺丝会出现别劲的问题，导致法兰无法贴紧基面；另外油孔的内边缘要做倒钝处理，避免毛刺刮伤轴的表面，破坏轴的表面粗糙度影响润滑效果。

　　这类结构虽然看起来简单，但是在实际设备中应用非常广泛，设计的时候不能只照搬外形尺寸，要结合实际的载荷大小、安装空间、使用频率来调整各个部位的壁厚、加强肋的尺寸还有安装孔的大小，比如在载荷偏大的使用场景下，可以适当加厚法兰盘的厚度，加大加强肋的尺寸，或者把安装孔的数量增加到四个，进一步提升连接的可靠性；如果是在轻量化要求高的场合，也可以在法兰非受力的部位做减重槽设计，在不影响结构强度的前提下降低零件重量。很多新手在设计这类支撑件的时候，往往只关注内孔和轴的配合尺寸，忽略了安装面的平面度要求、加强筋的载荷传递路径还有润滑结构的设计，最后做出来的零件要么安装不上，要么用不了多久就出现磨损、断裂的问题，实际上这类支撑零件的设计核心是保障安装精度、分散承载应力、预留维护空间，把这几个点考虑到位，做出来的结构才能满足实际的使用需求。
