离合器毂盘类连接传动结构设计

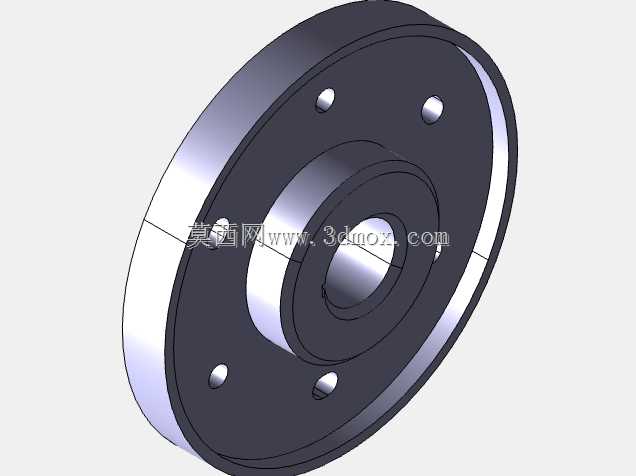

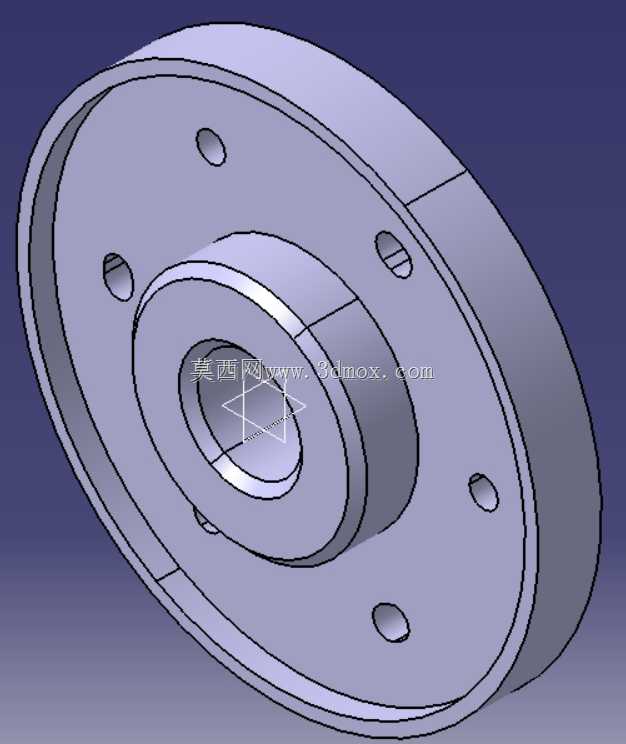

　　在动力传动系统的扭矩传递链路里，离合器毂是承担动力接合、分离动作的核心承载构件，这类盘毂结构广泛应用在中小功率的工业传动设备、机动车辆传动箱、小型工程机械的离合模组中，是连接主动端动力输入与从动端负载输出的关键衔接零件。从结构形态来看，该零件采用阶梯式盘毂构型，主体为带中心轴孔的圆盘结构，中心凸起的毂部用于和传动轴配合实现周向定位，盘面上均匀分布的多个通孔为安装固定孔，用于通过紧固件和离合器从动盘、压盘组件完成刚性连接，保证扭矩传递过程中连接面不发生相对滑移。设计这类盘毂结构时，首先要匹配对应传动系统的额定传递扭矩，确定中心毂部的轴向长度与轴孔配合公差，通常轴孔会根据传动精度要求选择过渡配合或者小间隙配合，保证装配后传动轴与毂部的同轴度误差控制在允许范围内，避免高速转动时出现偏心振动。盘面的安装孔位采用圆周均布设计，孔位的分度圆直径需要匹配对接组件的安装尺寸，孔的数量根据传递扭矩大小确定，扭矩越大对应的连接孔数量越多、单孔直径越大，保证紧固件的剪切强度满足峰值扭矩下的载荷要求。

　　零件的轴向尺寸需要严格控制在离合器模组的安装边界内，毂部的凸起高度要匹配离合器摩擦片的安装空间，避免装配后出现摩擦片压合行程不足或者干涉的问题；盘面的厚度需要经过抗弯强度校核，保证在离合器接合的轴向压紧力作用下，盘面不会发生翘曲变形，保证摩擦片整个接合面的压力分布均匀，避免出现局部磨损过快的问题。从实际应用场景来看，这类离合器毂常配套在干式单片离合器结构中，工作时主动端的动力带动压盘旋转，当离合器接合时，压盘将摩擦片压紧在离合器毂的盘面上，通过摩擦力将扭矩传递给毂部，再通过中心轴孔传递给从动轴，实现动力的平稳传递；当离合器分离时，压盘松开摩擦片，动力传递链路切断，此时毂部不再随主动端转动，实现动力的断开。

　　设计过程中需要考虑零件的加工工艺性，中心轴孔与毂部外圆、盘面端面需要在一次装夹中完成车削加工，保证各配合面的形位公差要求，安装孔的加工需要采用分度钻模保证孔位的分度精度，避免装配时出现孔位错位无法安装的问题。零件的材质通常选择中碳钢或者合金结构钢，经过调质处理获得足够的强度与韧性，承受频繁接合分离带来的冲击载荷，盘面与摩擦片接触的区域可以根据耐磨要求进行表面淬火处理，提高接触表面的硬度，减少长期摩擦带来的磨损量，延长零件的使用寿命。

　　在安装边界的匹配上，需要保证毂部的外圆直径小于离合器从动盘的内孔直径，预留足够的装配间隙，盘面的最大外圆直径要在离合器壳体的容纳范围内，避免转动时和壳体内壁发生刮碰；中心轴孔的键槽尺寸需要和传动轴的平键尺寸匹配，键槽的对称度公差要控制在合理范围内，保证键连接的受力均匀，避免长期运行后出现键槽压溃、滚键的失效问题。这类盘毂结构的设计看似简单，实则需要兼顾扭矩承载、装配精度、加工工艺、安装空间等多方面的工程约束，每一处尺寸的确定都需要结合实际的工况载荷与对接组件的参数进行匹配，是机械传动结构设计中非常典型的基础盘类传动零件，也是初学者练习盘类零件建模、公差匹配、结构校核的典型案例。
