双立耳带中孔安装支座结构设计

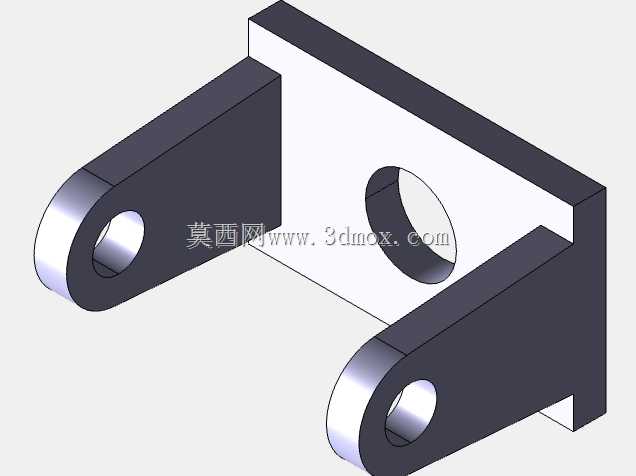

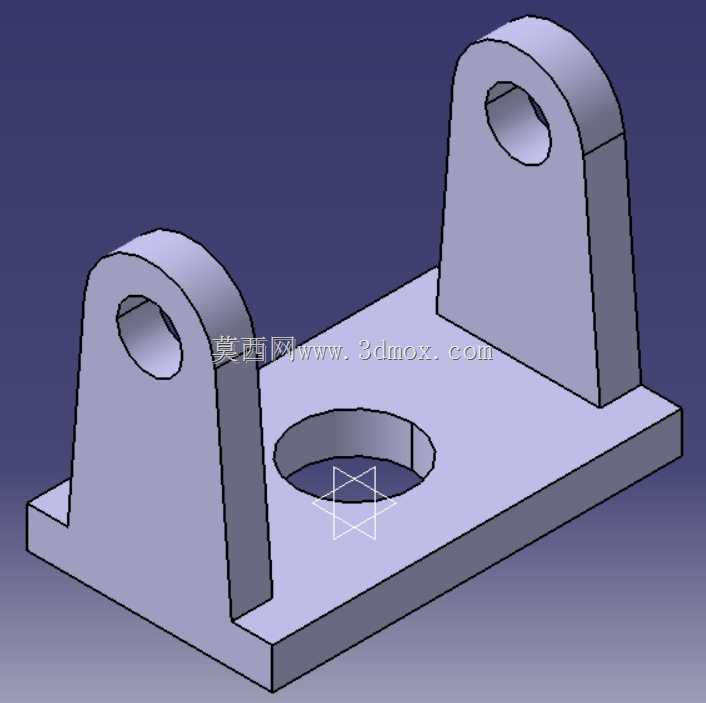

　　这类双立耳带中孔的支撑构件，常被应用在轻工输送线、小型工装夹具、阀门操作机构的铰接支撑点位，作为转动副的承载基座使用，日常工况中主要承担铰接轴的径向载荷，同时通过底板的安装面完成与设备机架的刚性固定，避免铰接点位出现偏移松脱。从结构功能来看，两个对称布置的立耳上开设同轴通孔，是为了穿装铰接销轴，连接需要做往复摆动的连杆、拨叉或者操作手柄，立耳的厚度根据常规销轴的剪切强度做匹配设计，孔位边缘做了圆角过渡，避免应力集中在孔口位置导致长期受载后出现裂纹。底板中部开设的大尺寸通孔，一方面是为了避让穿过安装面的管线、阀芯杆或者其他贯穿构件，另一方面也能减少零件整体重量，降低材料消耗，在不削弱底板抗弯强度的前提下实现轻量化。

　　设计这类构件的时候，首先要确定两个立耳的同轴度公差，这是保证铰接销轴转动顺畅的核心，如果同轴度偏差过大，会出现销轴卡滞、磨损加剧的问题，通常建模时会先绘制底板的基准草图，确定底板的长宽尺寸、安装边界，再以底板上表面为基准拉伸两个立耳特征，保证两个立耳的孔位轴线完全重合，同时要核算立耳的高度，预留出铰接件的摆动空间，避免摆动过程中相邻构件与底板上表面发生干涉。底板的外形尺寸需要匹配安装点位的机架面大小，通常底板的边缘会超出立耳外侧一定距离，保证安装螺栓的布置空间，螺栓孔的位置要避开中部的大通孔，同时保证拧紧螺栓时有足够的操作空间，不会被立耳结构挡住扳手的活动行程。从实际使用场景来看，这类构件在小型阀门的手动操作机构里十分常见，作为手柄的铰接支座，手柄穿过两个立耳的孔位，扳动手柄时就可以带动阀芯完成启闭动作，中部的通孔刚好可以让阀杆穿过，直接连接手柄的驱动端，减少了额外的传动转接零件，让整个操作机构的结构更加紧凑。在工装夹具领域，这类支座也常作为压紧杠杆的支撑座，杠杆穿过立耳孔形成杠杆支点，一端连接压紧头，另一端连接驱动气缸或者手动旋钮，完成工件的快速压紧，底板中部的通孔可以用来穿过定位销，让工件的定位结构和压紧支座集成在同一个安装面上，减少工装的整体安装空间。

　　建模过程中需要注意立耳与底板连接位置的圆角处理，直角连接的位置在受冲击载荷时很容易出现应力断裂，添加合适的铸造圆角或者机加工圆角，能大幅提升构件的抗疲劳强度，同时立耳顶部的圆弧结构也不是单纯的造型设计，圆弧轮廓可以让立耳各个位置的受力更加均匀，避免尖角位置的应力集中，也能减少零件搬运、安装过程中尖角划伤操作人员的风险。尺寸设计上，立耳的孔径要匹配常用的标准销轴直径，不需要做非标准的孔径尺寸，方便后期维护时直接采购标准销轴更换，底板的厚度要根据额定承载的弯矩来核算，保证在最大载荷下底板的变形量在允许范围内，不会出现安装面翘曲导致铰接卡滞的问题。

　　这类构件通常可以采用铸造后机加工的方式生产，也可以直接用板材切割焊接成型，建模时预留的机加工余量要匹配对应的加工工艺，比如孔位、安装底面的粗糙度要求较高，需要预留0.2-0.5mm的加工余量，非加工面可以直接保留铸造或者切割的表面状态，控制加工成本。在装配验证阶段，需要重点检查立耳孔与销轴的配合间隙，间隙过小会导致转动阻力大，间隙过大则会出现铰接晃动，影响传动精度，通常根据使用场景的精度要求选择间隙配合或者过渡配合，对于手动操作的机构可以选择稍大的间隙保证操作顺畅，对于有定位精度要求的工装夹具则选择较小的间隙保证传动精度。
