阀门用C型截面操作手轮结构设计

这款手轮是阀门类设备的核心手动操作部件，主要应用在工业管路系统的截止阀、调节阀、闸阀等需要人工启闭或调节开度的场景，在化工、给排水、暖通、油气输送等领域的管路上都能见到这类操作件的身影，日常运维中操作人员通过转动手轮带动阀杆升降或旋转，实现管路通断控制、介质流量调节的功能，是手动阀门上直接和操作人员交互的关键结构。

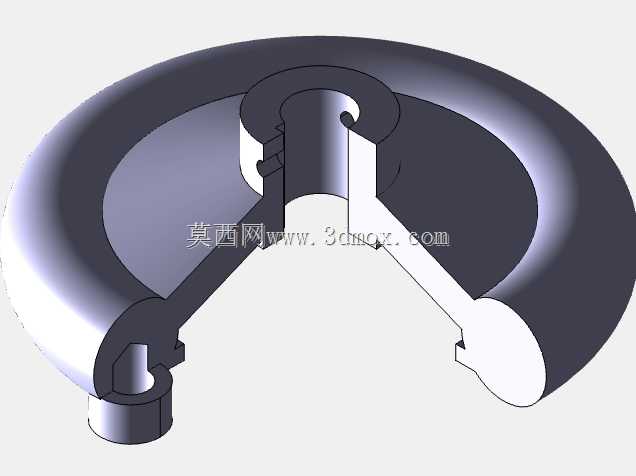

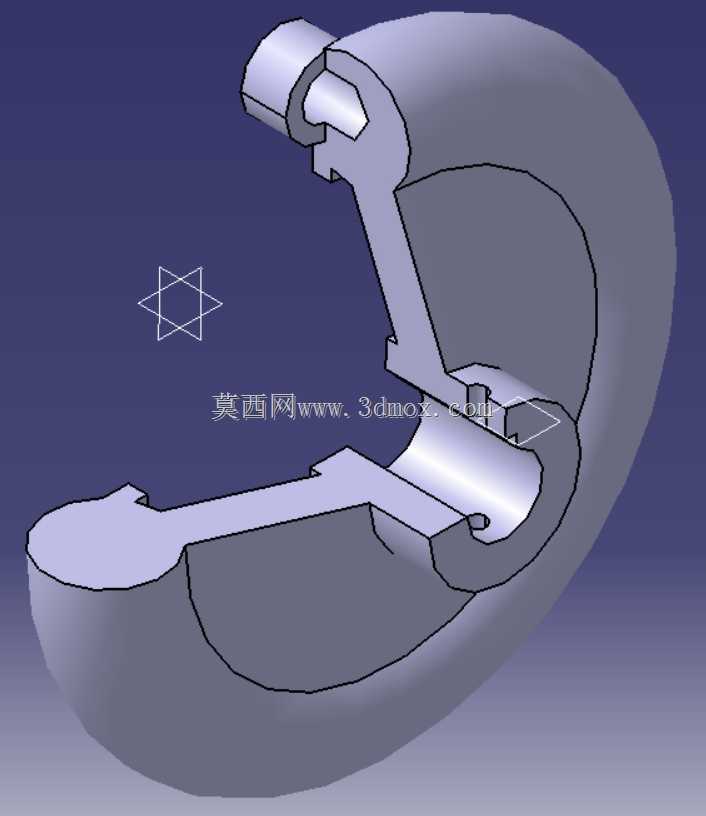

从结构设计来看，这款手轮采用了C型半开放的轮缘截面，和传统实心圆盘手轮相比，在保证握持操作力矩足够的前提下，大幅降低了零件自身重量，轮缘内侧做了贴合手掌弧度的过渡倒角，操作人员转动施力时不会出现硌手的情况，长时间操作也能降低手部疲劳感。手轮中心的轮毂部分做了阶梯式内孔结构，靠近安装端面的内孔直径更大，用来和阀杆端部的定位轴肩配合，保证手轮和阀杆的同轴度，避免转动过程中出现偏心晃动；内孔侧壁设计了键槽结构，通过平键传递扭矩，防止手轮和阀杆之间出现相对转动，保证操作力矩能稳定传递到阀杆上。轮毂和轮缘之间的连接辐条采用了变厚度的弧形过渡结构，从轮毂处的较厚尺寸逐步过渡到轮缘处的较薄尺寸，既保证了扭矩传递过程中的结构强度，避免辐条在大扭矩操作下出现断裂变形，又能减少不必要的材料冗余，降低零件生产的材料成本。

从安装边界来看，这款手轮的轮毂轴向尺寸经过匹配设计，安装后轮毂端面和阀杆压盖之间预留了合适的间隙，不会在转动过程中摩擦阀杆密封件，避免密封件过早磨损导致介质泄漏；轮缘的外径尺寸经过力矩核算，匹配对应通径阀门的操作力矩需求，操作人员只需要施加常规的握持力就能产生足够的扭矩带动阀杆动作，不需要额外加接延长套管，降低了操作门槛。轮缘的截面厚度控制在适合成年人手掌握持的范围，不管是戴劳保手套操作还是徒手操作都能稳定握持，不会出现打滑的情况。

设计过程中首先明确了手轮的核心需求是可靠传递操作扭矩、操作手感舒适、安装后不干涉阀门其他部件的运动，因此在建模阶段先确定了中心轮毂的安装尺寸，根据阀杆的直径、键槽规格确定内孔的具体参数，再根据所需操作力矩核算轮缘的最小外径，保证力臂长度足够产生额定操作扭矩。辐条部分的结构做了有限元受力校核，模拟操作人员施加最大操作力时的应力分布，对应力集中的转角位置做了圆角过渡处理，避免长期使用过程中出现应力疲劳开裂。轮缘的C型截面设计除了减重之外，还考虑了铸造或注塑生产时的工艺性，截面的壁厚均匀，不会出现壁厚差过大导致的生产缩孔、变形问题，适合批量加工生产。

在实际应用场景中，这类手轮除了用在阀门上，也可以适配在部分需要手动调节的机床、工装夹具上作为操作件，只要安装接口的轴径、键槽尺寸匹配，都可以通用互换。手轮的表面没有多余的凸起结构，安装后不会和周边的管路支架、保温层产生干涉，在空间紧凑的管路安装场景中也能顺利完成操作，不需要预留过大的操作空间。和常见的圆形辐条手轮相比，这款C型截面的手轮在同等重量下的结构刚度更好，受到意外碰撞时不容易出现轮缘变形，日常运维中不需要频繁更换操作件，能降低设备的维护成本。
