阀门用对开式卡箍阀块结构设计

该对开式卡箍阀块是管路阀门系统中用于快装对接的核心承压连接件，常见于中小口径的低压流体输送管路，在净水处理、轻工流体输送、小型化工试验装置的管路搭建中应用广泛，主要作用是为两段带外翻边的管路提供周向抱紧力，配合密封胶圈实现管路的快速对接与密封，相比法兰连接无需逐个拧紧紧固件，拆装效率可提升60%以上，适合需要频繁拆洗、更换管路滤芯或阀件的工况。

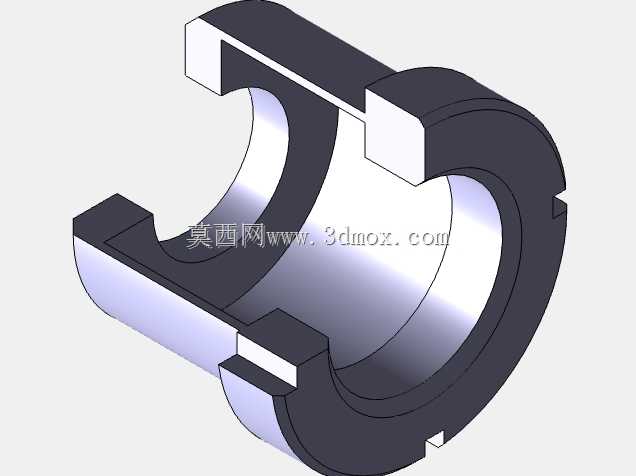

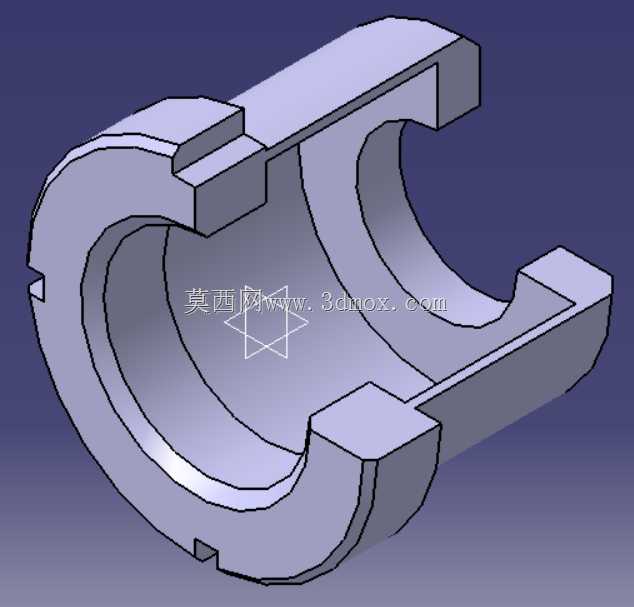

从结构设计逻辑来看，该零件采用半剖对开的C型主体结构，内侧为与管路翻边外径匹配的圆弧型腔，圆弧面的粗糙度需要控制在Ra3.2以内，避免抱紧时刮伤管路翻边的密封端面；主体外侧沿轴向均匀分布三个凸台式卡位，每个卡位的端面与主体轴线平行，卡位的厚度根据管路通径对应的工作压力计算，以DN25通径的适配规格为例，卡位厚度不小于6mm，可承受1.0MPa的工作压力下的抱紧反力，不会出现卡位变形导致的连接松脱。

尺寸设计上，该阀块的内侧圆弧直径根据适配管路的翻边外径确定，常规适配DN20规格的阀块，内侧圆弧直径为34mm，轴向总宽度为28mm，三个凸台的外轮廓到圆弧中心的径向距离为22mm，凸台的宽度为8mm，相邻凸台之间的周向夹角为120度，保证抱紧时受力均匀，不会出现局部应力集中导致的阀块开裂。安装时两个对称的半环阀块扣合在管路翻边的外侧，凸台位置刚好卡入配套的快装卡箍的卡槽内，通过卡箍的锁紧螺栓收紧时，两个半环阀块同步向中心施压，将管路翻边之间的密封胶圈压紧，实现管路的密封连接。

设计过程中需要重点关注几个结构细节：一是内侧圆弧的入口处做了1mm的倒角，安装时可以顺利滑入管路翻边位置，不会出现卡滞；二是每个凸台的边角位置都做了R1的圆角过渡，避免热处理或者受力时出现应力集中点，提升零件的疲劳强度；三是半环的两个对接端面做了0.2mm的平面度要求，两个阀块扣合时端面完全贴合，不会出现偏斜导致的抱紧力不均。

从加工工艺角度，这类阀块如果采用金属材质，一般选用304不锈钢或者铸铝毛坯，通过数控车削先加工出整体的环形坯料，再通过线切割剖分成两个半环，最后铣削外侧的三个凸台结构，加工完成后需要做去毛刺处理，所有锐边倒钝，避免安装时划伤操作人员或者密封件。如果是非金属材质的应用场景，比如低压净水系统，也可以采用增强PP材质注塑成型，模具设计时需要注意凸台位置的拔模角度控制在1度以内，保证成型后尺寸精度满足装配要求。

实际选型应用时，需要根据管路的工作压力、输送介质的腐蚀性选择对应的材质，输送饮用水的工况必须采用食品级304不锈钢或者符合食品接触标准的PP材质，输送弱腐蚀性流体的工况可以选用316L不锈钢材质。安装时需要注意检查内侧圆弧面是否有磕碰损伤，如果圆弧面出现凹坑会导致抱紧时受力不均，容易出现密封泄漏的问题；同时两个半环扣合后需要确认对接端面完全贴合，再锁紧卡箍的螺栓，避免出现偏载导致阀块断裂。

这类对开式阀块相比整体式的卡箍结构，加工难度更低，装配时不需要从管路端部套入，可以在管路的任意位置进行加装或者拆卸，特别适合已经铺设完成的管路改造项目，不需要拆解整段管路就可以更换密封件或者加装阀件，大幅降低管路改造的施工成本。在一些小型实验装置的管路搭建中，这种结构的阀块还可以配合不同厚度的密封垫片调整管路的对接间隙，适配一定范围内的管路长度误差，降低管路预制的精度要求，提升现场装配的容错率。
