阀门配套带柄偏心轮式杠杆结构设计

在工业流体控制的阀门执行机构体系里，这类带偏心轮结构的杠杆是手动调节类阀组里很常见的力传递零件，日常在低压管路的截止阀、节流阀、小型球阀的手动操作端都能见到同类结构的应用，核心作用是把操作人员施加在手柄端的直线或摆动力，通过杠杆力矩放大后传递到阀杆的动作端，降低手动操作的开启力，同时也能通过偏心轮的行程限位，实现阀门开度的精准卡位，避免操作时出现过拧导致密封面损伤的问题。

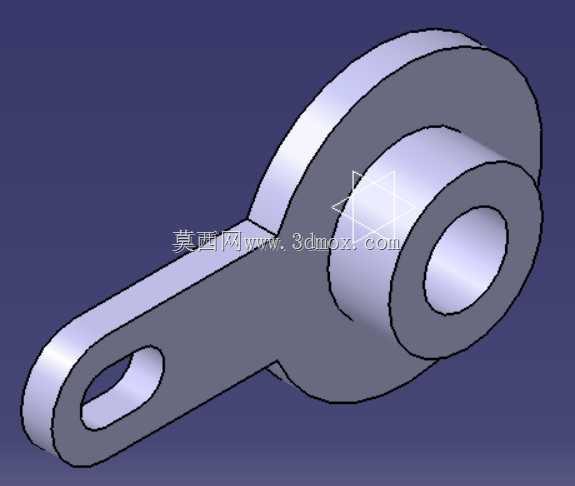

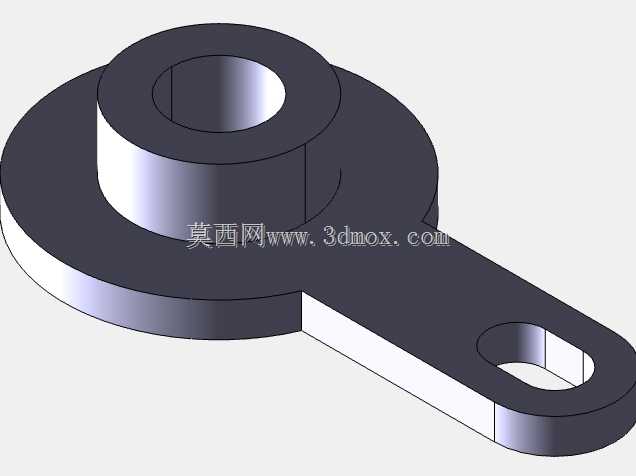

从结构设计逻辑来看，这个零件的主体是两个同轴阶梯圆柱凸台，大直径的圆柱面是偏心轮的工作轮廓面，工作时会贴合阀组内部的顶杆端面，随着杠杆绕中心孔的轴线摆动，偏心轮廓的升程变化会推动顶杆产生轴向位移，进而带动阀芯完成启闭动作；中心的通孔是安装定位的基准孔，装配时会穿入固定销轴，作为整个杠杆摆动的旋转支点，孔的公差一般选H7级间隙配合，既保证摆动时无卡滞，也不会因为间隙过大导致行程控制出现偏差。

从安装边界的尺寸逻辑来看，伸出的带长圆孔的柄部是操作力的输入端，长圆孔的设计是为了适配不同安装位置的操作手柄连接，允许连接销在孔内有少量的滑移量，抵消装配时的位置度误差，避免装配应力导致杠杆摆动卡涩；柄部的长度是力矩放大的核心参数，按照常规手动操作力150N计算，柄部有效长度到中心孔轴线的距离如果取80mm，配合偏心轮12mm的工作升程，就能在输出端产生接近1000N的顶推力，足够满足DN50以下低压管路阀门的密封压紧力需求。

建模的时候首先要确定中心孔的轴线作为整个零件的设计基准，先绘制阶梯圆柱的截面轮廓，注意偏心轮的工作轮廓和中心孔是同轴结构，不存在额外的偏心距，真正的行程变化来自于杠杆摆动时，圆柱轮廓接触点到中心轴线的垂直距离变化，这也是很多初学者建模时容易混淆的点，不要错误地把外圆柱做成偏心结构。柄部和圆柱主体的衔接位置要做R角过渡，避免应力集中，因为杠杆在操作时这个位置会承受反复的弯曲应力，如果是金属切削加工的零件，过渡圆角半径不能小于2mm，要是采用压铸工艺生产，圆角还要适当放大到3mm以上，改善金属液的填充流动性。

实际应用场景里，这类杠杆不会单独使用，必须配合阀组内部的复位弹簧、顶杆、定位销一起组成完整的操作机构，安装时要注意偏心轮的工作轮廓面和顶杆端面的平行度，要是平行度偏差超过0.1mm，摆动时就会出现局部接触磨损，时间长了会导致行程不准、阀门内漏的问题。另外柄部的长圆孔轴线要和中心孔轴线保持平行，不然连接操作手柄后会出现别劲的情况，操作手感会明显变重。

对于刚接触机械结构设计的从业者来说，这类零件是很好的基础练习载体，建模过程里能练习到基准选择、特征叠加、圆角过渡、工程图尺寸标注的基础逻辑，同时也能通过这个零件理解杠杆力矩放大、偏心行程传动的基础机械原理，把课本里的力矩计算公式和实际的零件结构对应起来，避免只会算公式不知道实际结构怎么落地的问题。设计的时候还要考虑零件的加工工艺性，如果是采用圆钢铣削加工，阶梯圆柱的外圆可以直接车削成型，柄部采用铣削加工，加工时要先加工中心孔，再以中心孔为定位基准加工外圆和柄部，保证各个形位公差满足装配要求；如果是批量生产的冲压件，还要注意柄部的冲压折弯方向，避免折弯处出现裂纹，同时要保证冲孔的毛刺方向朝向非接触面，防止装配时出现干涉。
