定制化小型金属加工数控车床结构

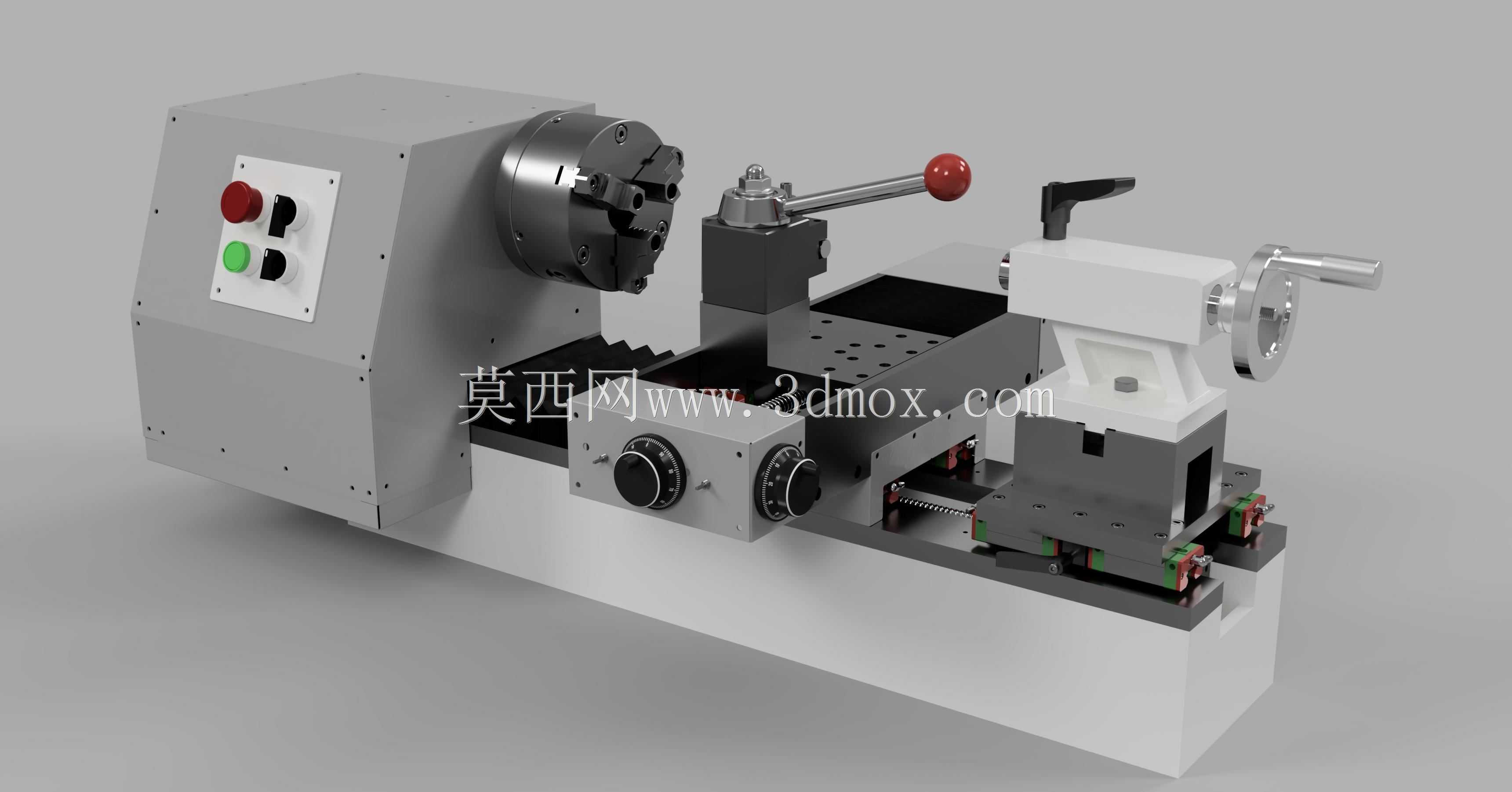

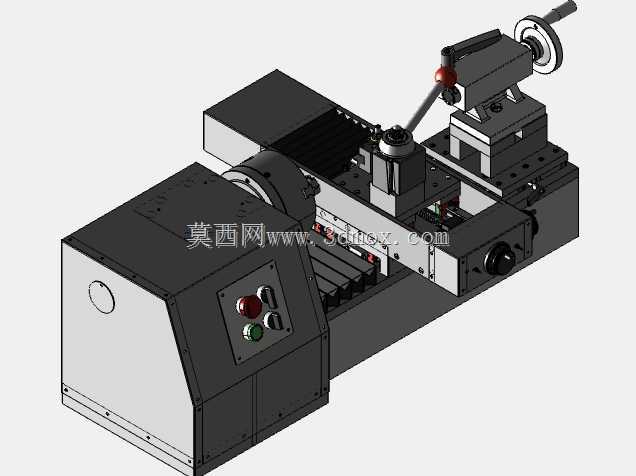

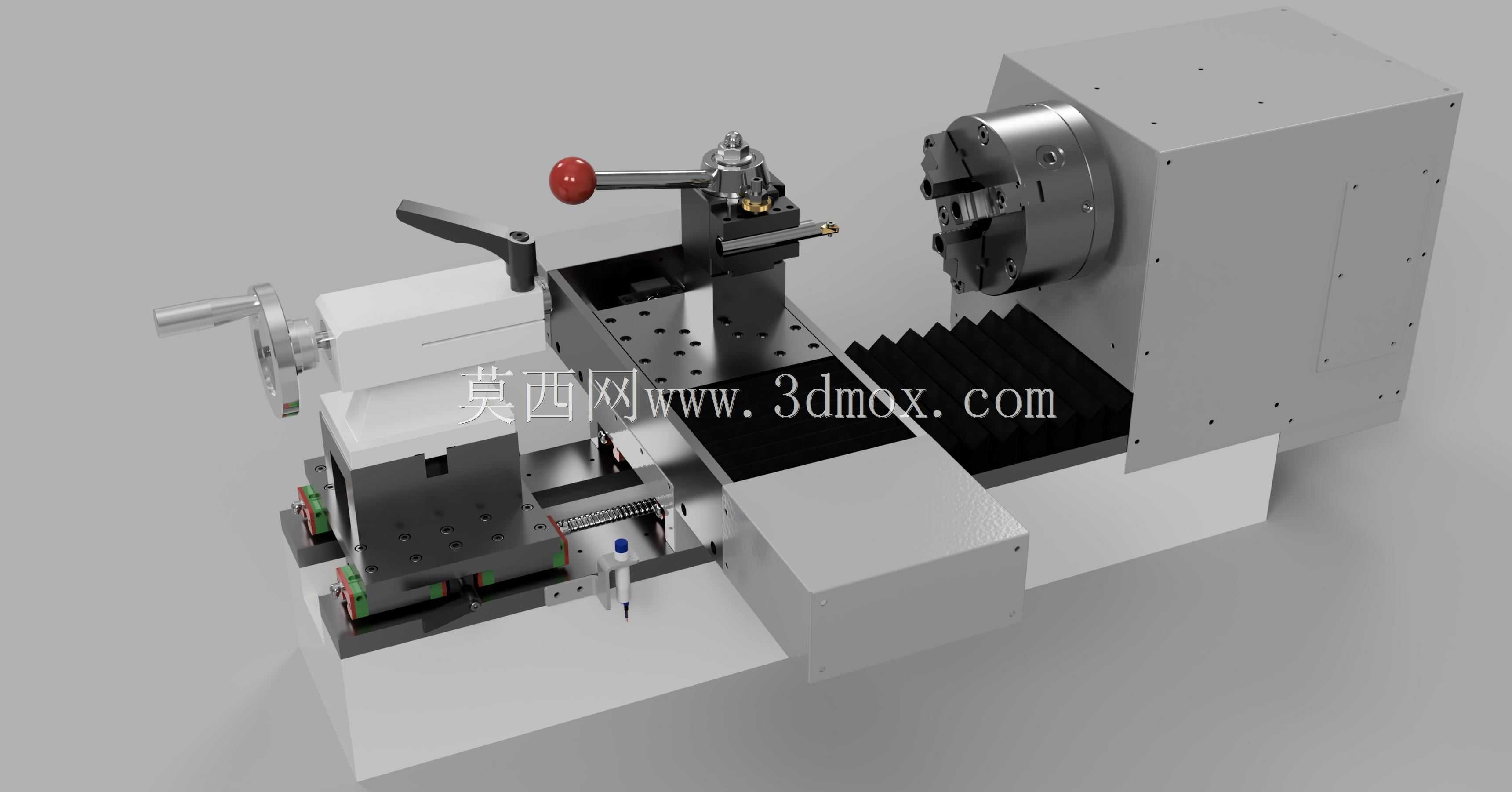

这款定制金属加工车床的三维结构，核心面向小规格金属零件的精密车削场景，适配个体加工工坊、小型精密零件生产单元、教学实训基地的日常加工需求，可完成棒料外圆车削、端面切削、内孔镗削、螺纹车削等常规车加工工序，针对小尺寸有色金属、碳钢零件的小批量加工做了结构适配，相比工业级大型数控车床，占地空间更小，操作门槛更低，适合加工直径在150mm以内、长度在300mm以内的轴类、盘类零件。

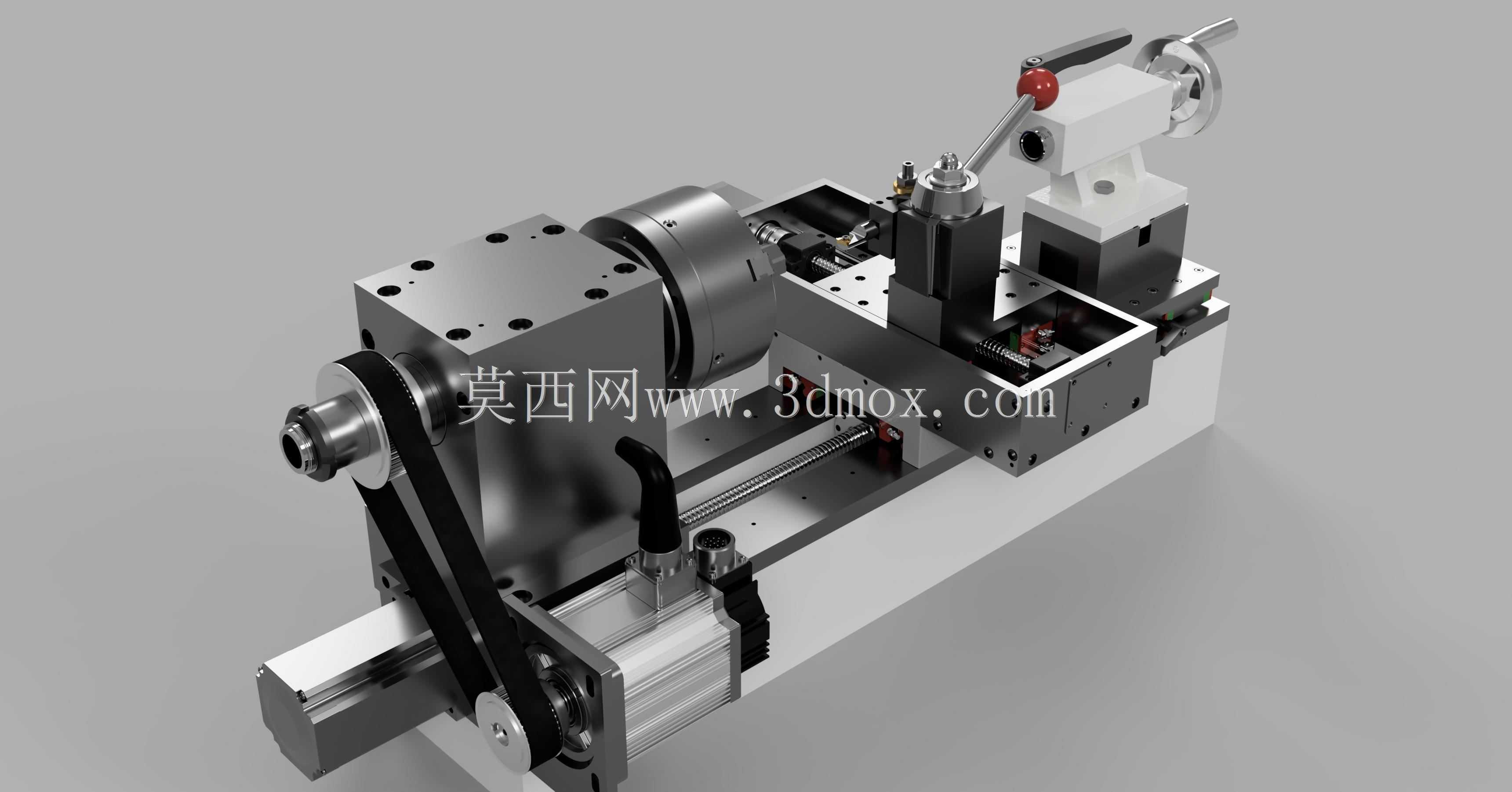

从结构设计逻辑来看，整机采用分体式布局思路，床身主体选用环氧花岗岩材料浇筑成型，这种材料的阻尼特性远优于普通铸铁床身，切削过程中可有效吸收主轴与进给系统产生的振动，提升加工表面光洁度，同时材料热膨胀系数极低，长时间连续加工时不会因床身热变形导致加工精度漂移。主轴单元搭载1500W交流伺服电机，配合三爪自定心卡盘装夹工件，主轴转速覆盖区间适配常规金属切削线速度要求，可根据不同加工材质调整转速参数，卡盘结构沿用成熟的通用规格，后续维护更换配件无需定制，降低使用成本。尾座部分与主轴轴承座均采用成熟量产车床的现成部件，结构可靠性经过长期市场验证，可直接适配标准回转顶尖、固定顶尖，完成长轴类零件的顶持加工，避免长工件切削时出现让刀变形问题。

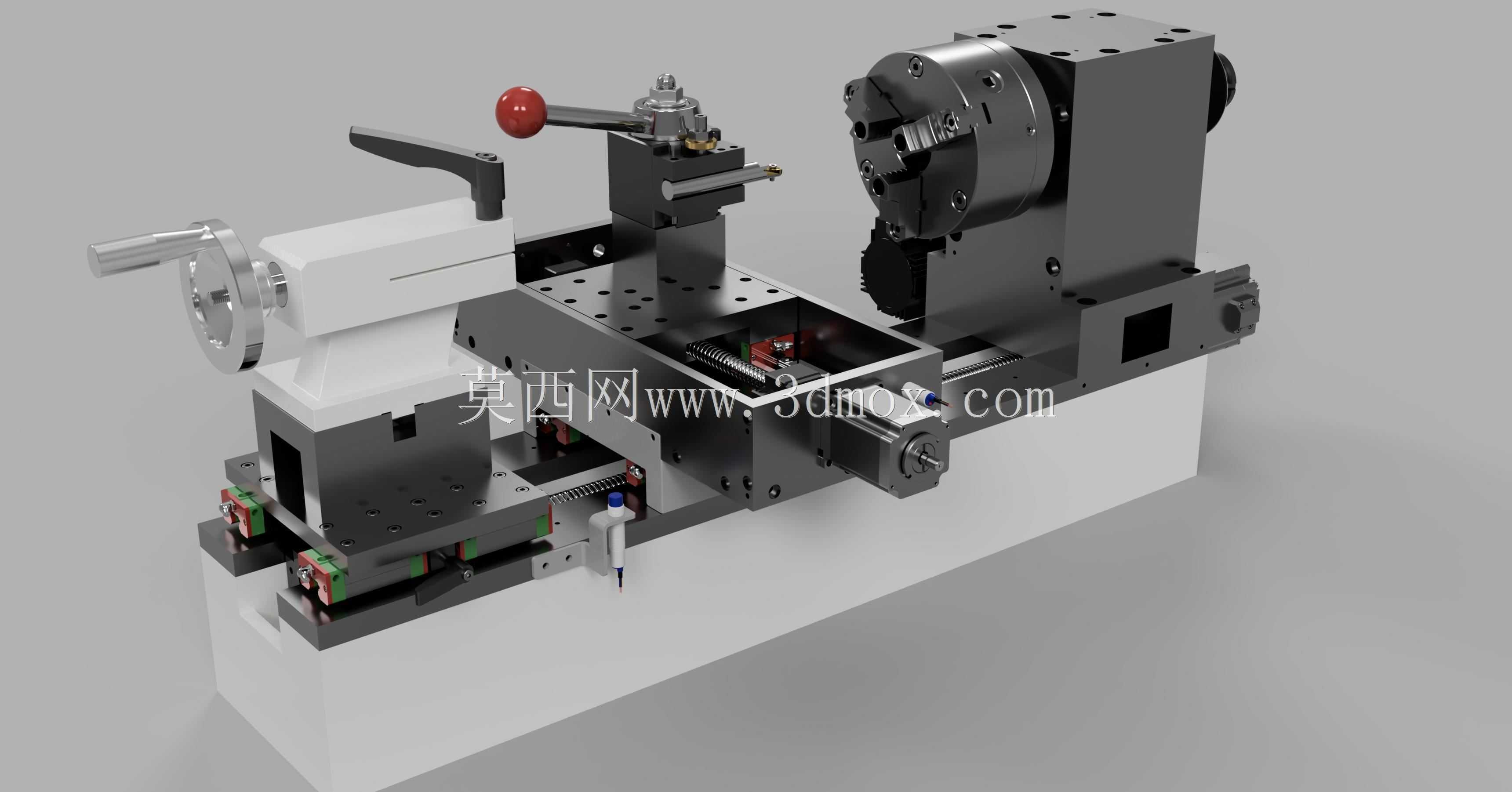

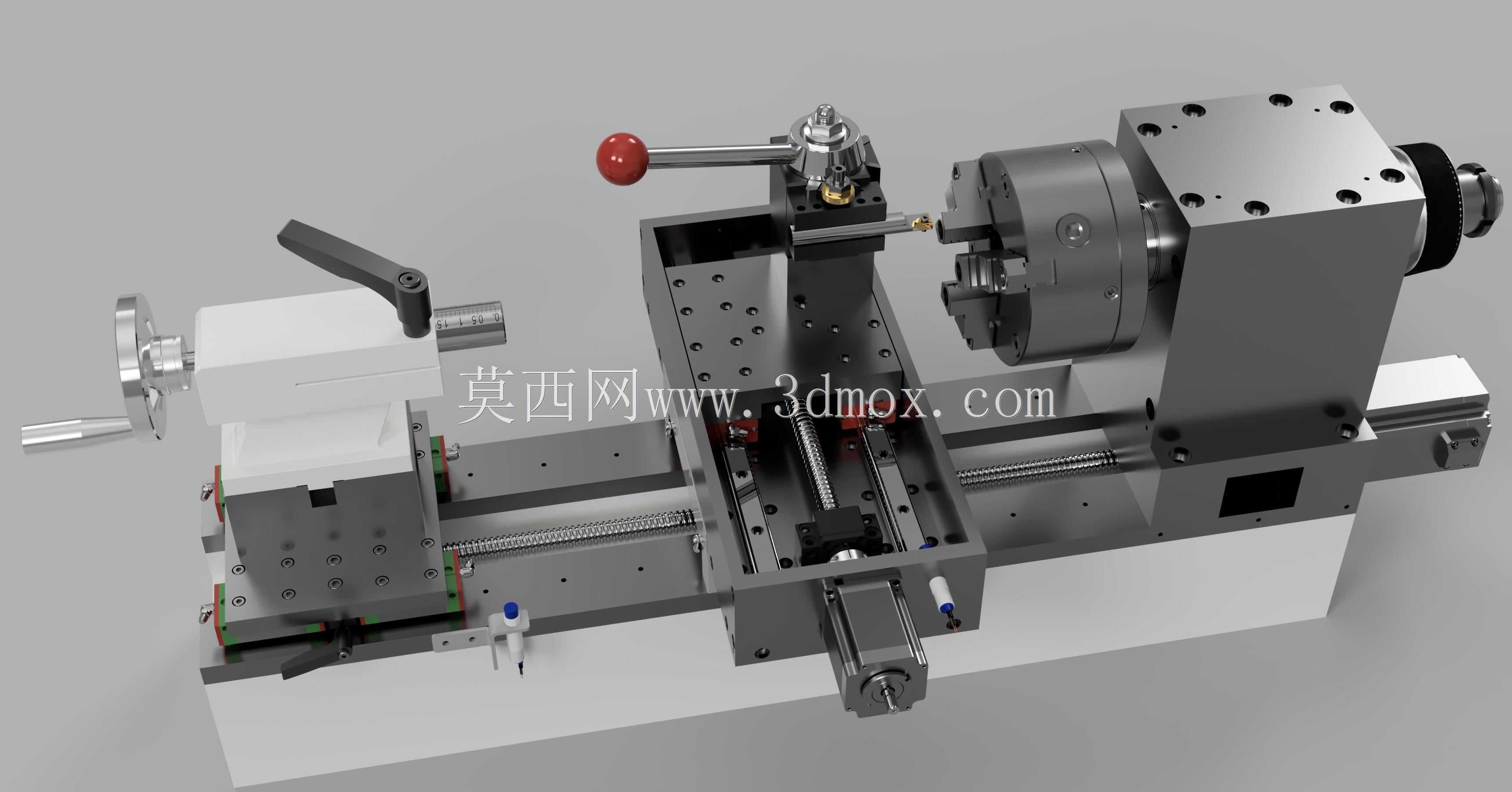

进给系统采用伺服电机搭配滚珠丝杠的传动结构，X、Z两个进给轴均配置线性导轨，其中导轨选用上银系列标准规格，重复定位精度可满足精密小零件的加工公差要求，拖板部分设计了手动操作手柄，既可以通过数控系统完成自动走刀加工，也可切换至手动模式完成单件修配、对刀等操作，适配小批量加工时的灵活调整需求。操作面板布置在床身左侧靠近主轴的位置，急停按钮、启动停止按钮、主轴转速调节旋钮的排布符合常规车床的操作习惯，操作人员站在机床正面即可完成全部操作动作，无需额外挪动位置。刀架部分采用简易卧式刀座结构，可同时装夹4把标准车刀，换刀时手动松开锁紧机构即可转动刀位，结构简单可靠，故障点远低于电动回转刀架，适合小型加工场景的低频次换刀需求。

安装边界方面，整机外形尺寸控制在台式设备范畴，无需专门做设备基础浇筑，放置在标准重型工作台即可完成安装固定，设备总重控制在单人可借助简易工具移位的范围，适合场地有限的小型加工场所使用。电气控制部分集成在床身左侧的电控仓内，布线沿床身内部预留的走线槽布置，避免切削液、铁屑进入线路区域造成短路故障，床身底部设计了排屑缺口，加工产生的细碎铁屑可顺着斜面滑落至集屑盘，日常清理无需拆解设备结构。部分标准件如卡盘、操作按钮、丝杠轴承等均选用市面通用量产型号，后续维护时可直接采购替换，无需单独定制加工配件，降低设备全生命周期的使用成本。目前该结构处于组装验证阶段，各部件的装配公差均按照精密加工设备的要求做了预留，装配完成后可通过打表检测主轴跳动、导轨直线度等精度指标，满足常规小型金属零件的精密车削要求。
