带式输送机V型回程托辊支撑结构

在散料输送系统的长距离皮带机布置中，回程段皮带的下垂控制一直是影响设备运行稳定性的核心细节，很多现场运维人员都遇到过平型回程托辊支撑不足导致的皮带跑偏、撒料、带面异常磨损问题，尤其是在输送矿石、煤炭、砂石这类高密度散料的重载工况下，普通平辊的线接触支撑很难匹配回程皮带的受力变形特性，V型回程滚轮的结构设计正是针对这类痛点做的定向优化。

从实际应用场景来看，这类V型回程支撑结构多用于带宽500mm到1400mm的固定式带式输送机回程段，安装位置通常间隔2.5米到3米布置一组，在皮带机的凹弧段、受料点后方10米范围内还需要加密布置，避免带料回程时皮带局部载荷过大出现垂度过量的问题。和传统平型回程托辊不同，V型结构的两个托辊呈10度到15度的夹角布置，形成对回程皮带的半包络支撑，能有效约束皮带在运行过程中的横向窜动，很多现场改造案例里，把原有平回程辊替换成V型结构后，回程段的跑偏调整频次能降低60%以上，带面的非工作面磨损量也能明显下降。

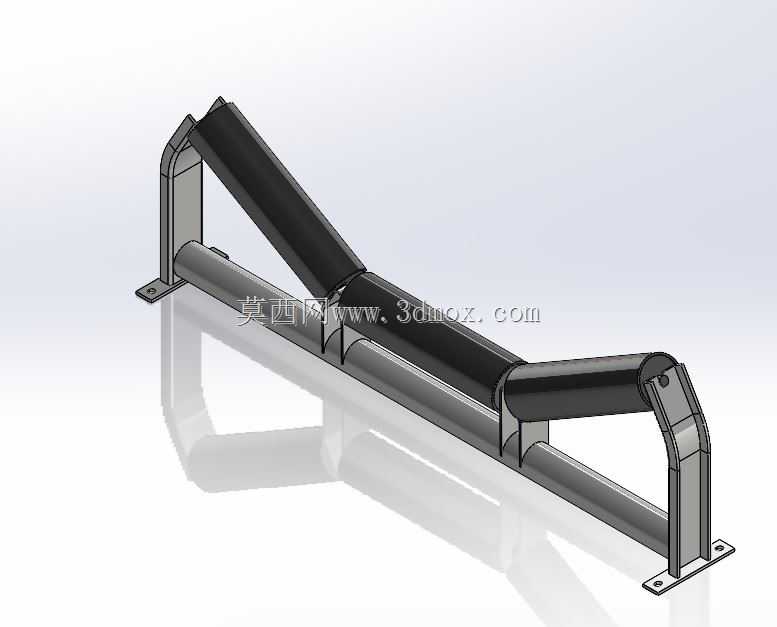

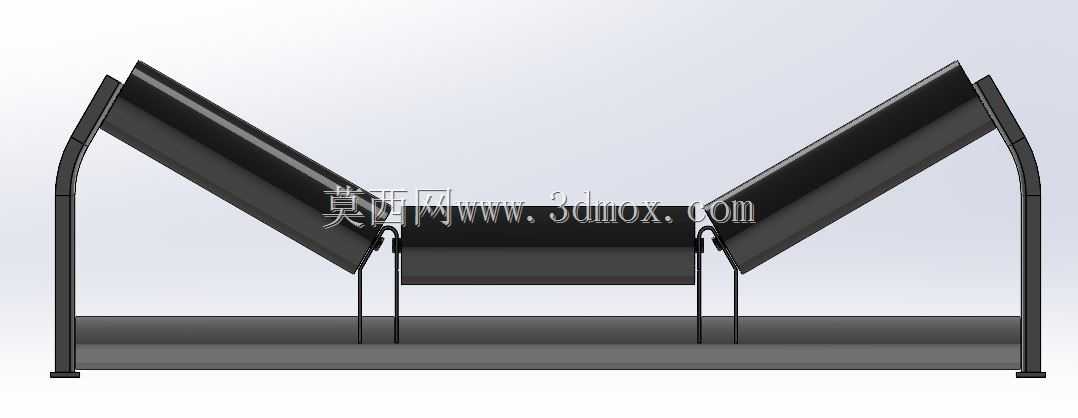

从结构设计思路来看，这套V型回程滚轮的支架采用折弯钢板焊接成型，两侧的安装脚预留了长圆形安装孔，方便现场安装时调整横向位置，适配不同机架的安装孔位偏差，中间的横梁采用矩形钢管焊接，保证整体结构的抗扭刚度，避免重载下支架出现变形导致托辊卡滞。托辊部分采用无缝钢管作为辊体，两端配置冲压轴承座和防尘密封结构，能适应露天、高粉尘的工矿环境，辊体表面做了发黑防锈处理，避免长期在潮湿环境下出现锈蚀影响转动灵活性。两个V型布置的托辊通过中间的铰接支座连接？不对，仔细看结构，是两侧的支架分别固定斜向托辊和横向的连接轴？不对，实际结构里，V型托辊的两个辊体分别安装在两侧的倾斜支座上，中间的横向圆管作为结构加强件，同时也能对皮带的中间部位形成辅助支撑，避免皮带中间部位因为物料重力出现过度下垂。

关于安装边界的尺寸匹配，这类V型回程滚轮的安装中心高度需要和输送机机架的回程段托辊安装面匹配，通常安装面距离地面的高度根据带宽不同从400mm到800mm不等，支架两侧的安装孔间距要和输送机中间架的纵梁间距匹配，比如带宽800mm的皮带机，纵梁间距通常为1100mm，对应的V型回程支架安装孔距就要匹配这个尺寸，避免现场安装时需要重新打孔。托辊的径向跳动量控制在0.5mm以内，保证高速运行时不会出现皮带跳动的问题，转动阻力系数不超过0.02，减少皮带运行的功率损耗。

从功能特性上来说，这种V型布置的回程滚轮除了能提供更稳定的支撑之外，还能在一定程度上对回程皮带上的残留粘料起到刮除辅助作用，斜向布置的辊体能让粘在带面上的细料在运行过程中顺着辊面的倾斜方向滑落，减少粘料被带到滚筒处造成的滚筒包胶磨损、皮带跑偏问题。在重载工况下，V型结构的支撑受力更均匀，每个辊体承受的载荷比平辊单根承受的载荷小30%左右，能有效延长托辊的使用寿命，减少日常维护的备件更换频率。很多长距离输送线的设计中，在距离头部清扫器15米范围内的回程段都会连续布置3到4组V型回程滚轮，配合清扫器减少回程带料的问题，同时保证皮带在进入改向滚筒前保持稳定的对中状态，避免皮带边缘和滚筒架出现摩擦损伤。

在三维建模的过程中，这类结构需要重点验证支架的焊接强度、托辊的转动间隙、安装孔位的匹配性，尤其是斜向托辊的角度公差需要控制在±0.5度以内，角度偏差过大会导致皮带运行时出现横向分力，反而加剧跑偏问题。另外，辊体和支架之间的间隙需要控制在2mm到3mm，既要保证辊体转动灵活，又要避免间隙过大导致粉尘进入轴承内部，影响托辊的使用寿命。对于不同带宽的适配，只需要调整两侧支架的间距和托辊的长度，就能形成系列化的产品，覆盖不同规格的带式输送机使用需求，不需要重新设计整体的结构形式，能有效降低设计和生产的成本。
