蜗壳结构离心泵流体输送部件设计

　　在市政供水、化工流程输送、农田排灌、暖通循环水系统等诸多场景中，离心泵都是核心的流体增压输送设备，而蜗壳作为离心泵的关键过流部件，直接决定了泵组的水力效率、运行稳定性与服役寿命。这款蜗壳结构采用螺旋形压水室设计，核心作用是将叶轮出口甩出的高速流体有序收集，通过流道断面的渐变设计将流体的部分动能平稳转化为压能，同时消除流体的周向旋流，降低水力损失，保证流体以稳定的状态进入出口管路，减少管路振动与噪声。从设计逻辑来看，蜗壳的螺旋流道断面面积沿叶轮旋转方向逐步扩大，断面变化严格遵循等速度矩原则，避免流道内出现脱流、漩涡等不良流态，保证不同工况下流体流动的均匀性。

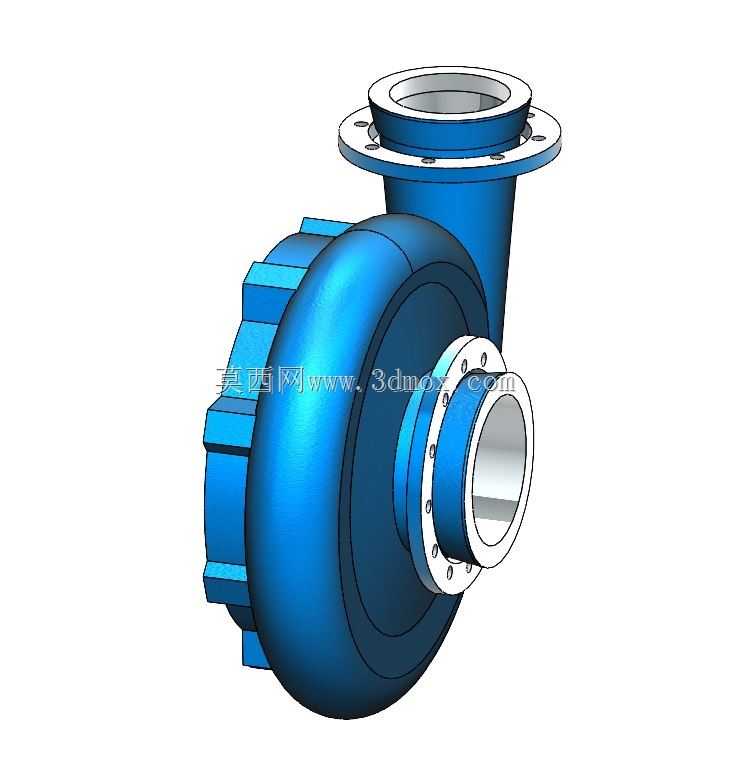

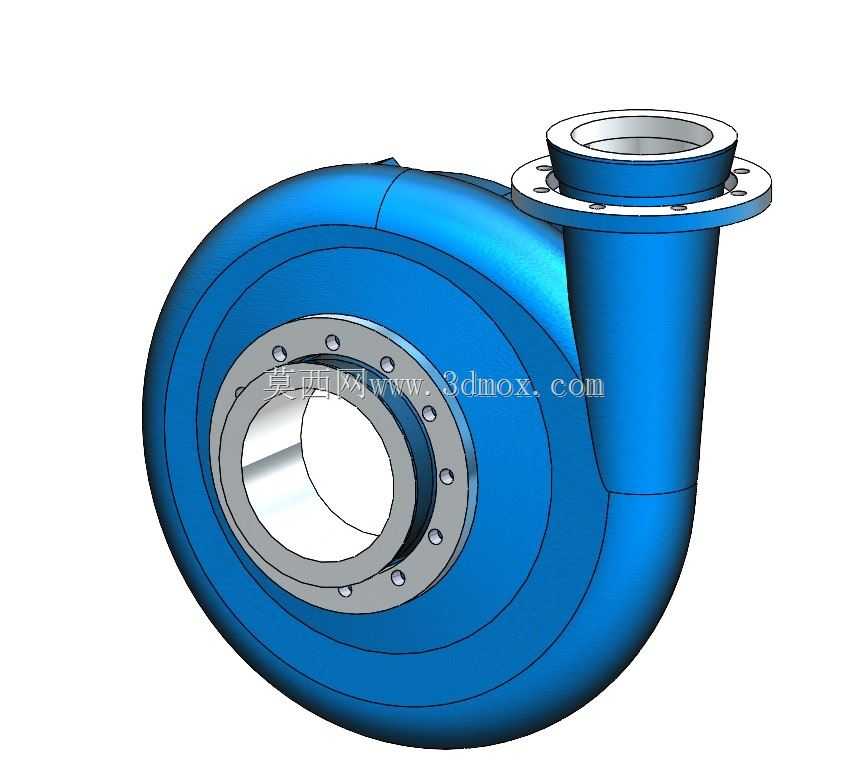

　　进口侧采用带螺栓孔的法兰连接结构，与泵体前盖、叶轮组件的安装基准完全匹配，法兰端面的平面度、螺栓孔的位置度公差均按通用泵类安装标准设定，可保证装配后密封面无泄漏，连接刚性满足额定压力下的运行要求。顶部的出口管段采用垂直向上的布置形式，出口端同样配置法兰连接接口，可直接对接不同通径的输送管路，出口法兰的密封面形式适配常用的平垫片、缠绕垫片等密封元件，满足不同压力等级、不同输送介质的密封需求。蜗壳的壁厚设计充分考虑了输送介质的压力载荷、流体冲蚀磨损余量以及铸造工艺的成型要求，过流表面的圆角过渡设计避免了应力集中，同时减少了流体在拐角处的局部阻力损失。

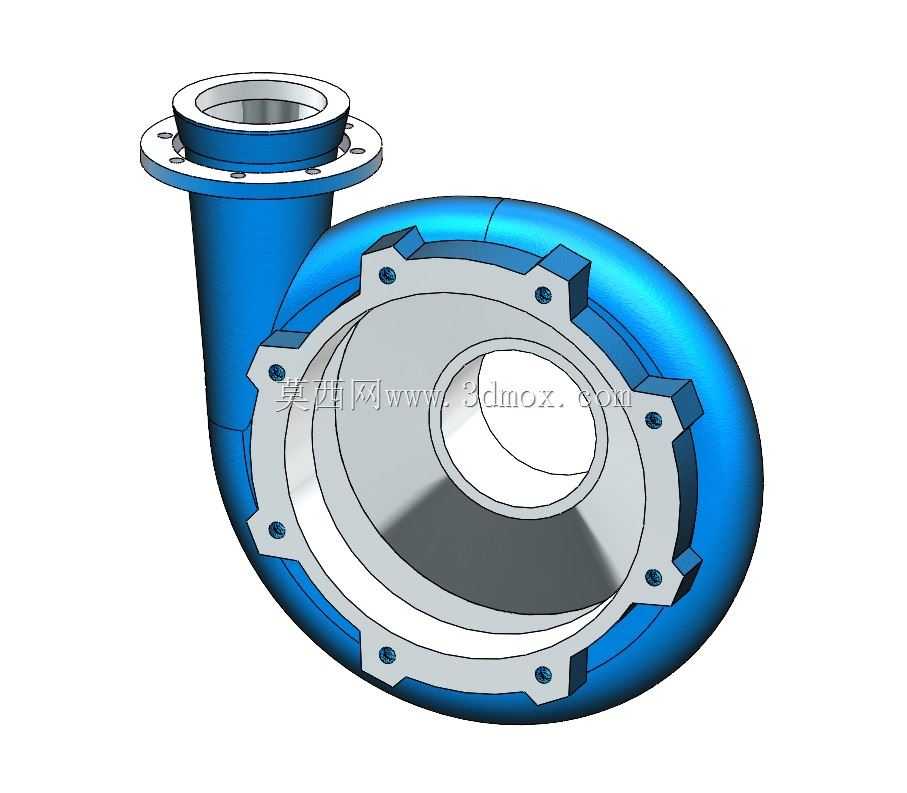

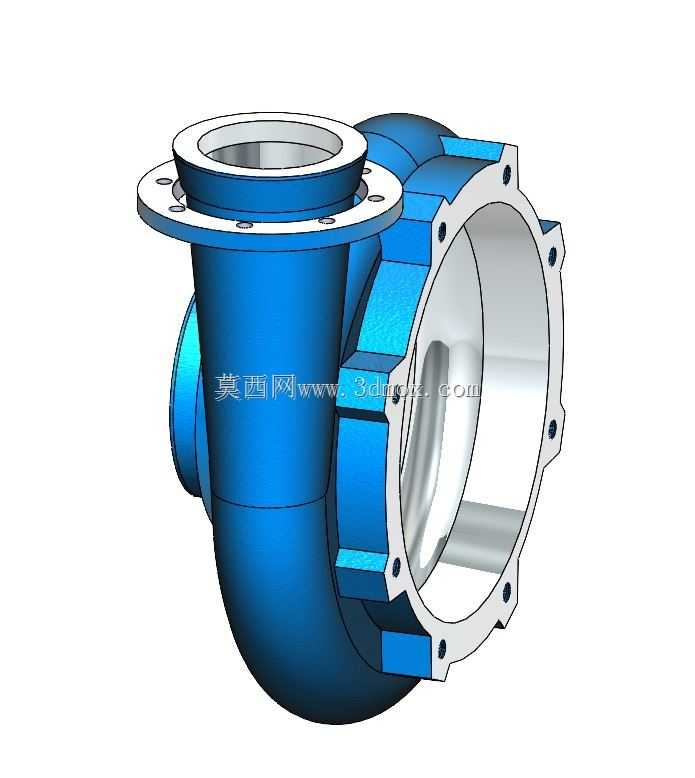

　　蜗壳外侧的凸台结构为轴承架、泵座的连接提供了安装基准，凸台上的螺栓孔位置经过同轴度校验，可保证装配后叶轮与蜗壳流道的对中精度，避免运行中出现叶轮擦碰蜗壳的故障。在实际工程应用中，这类蜗壳结构适配的离心泵可输送清水、物理化学性质类似水的介质，也可通过调整材质适配带有轻微腐蚀性、含少量固体颗粒的介质，广泛应用于工业循环水系统、建筑供水增压、农田水利灌溉、污水处理厂的中间输送等环节。设计过程中需要重点校核蜗壳隔舌的间隙与角度，隔舌与叶轮出口的间隙过小会导致压力脉动增大，运行噪声升高，间隙过大则会增加水力损失，降低泵组效率，这款蜗壳的隔舌位置经过流场仿真优化，在保证效率的同时将压力脉动控制在标准允许范围内，可有效降低泵组运行时的振动水平。

　　安装边界方面，蜗壳的进口法兰与出口法兰的中心距、安装孔的分布圆直径、法兰端面的粗糙度都符合对应通径离心泵的安装尺寸规范，可直接与同规格的标准泵配件进行互换，无需额外加工适配，降低了设备维护的配件成本。蜗壳的流道表面设计要求光滑平顺，铸造后需经过打磨处理，减少表面粗糙度带来的沿程阻力损失，同时避免流道表面的凸起、粘砂等缺陷引发的局部冲蚀，延长部件的使用寿命。在结构强度层面，蜗壳的壁厚分布经过承压验算，在额定工作压力下的变形量满足密封要求，不会因压力波动出现密封面渗漏的问题，法兰与蜗壳主体的过渡位置采用大圆角过渡，降低铸造应力与运行时的应力集中，避免长期运行后出现疲劳开裂的问题。
