DN300大口径三通旋塞工业阀结构设计

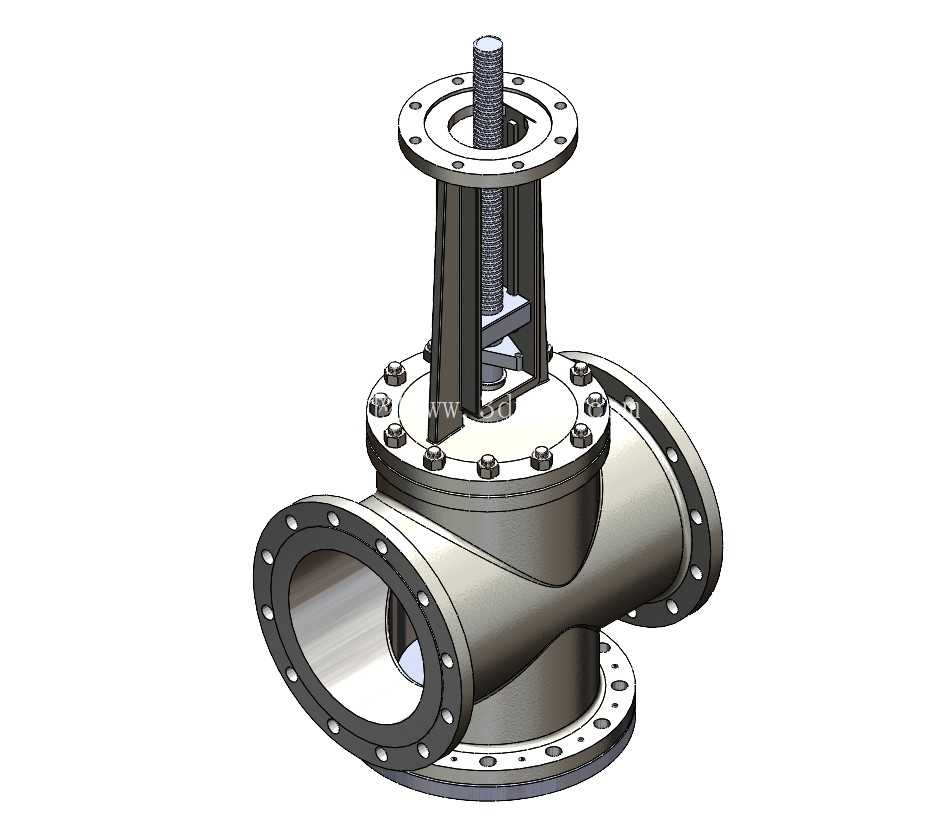

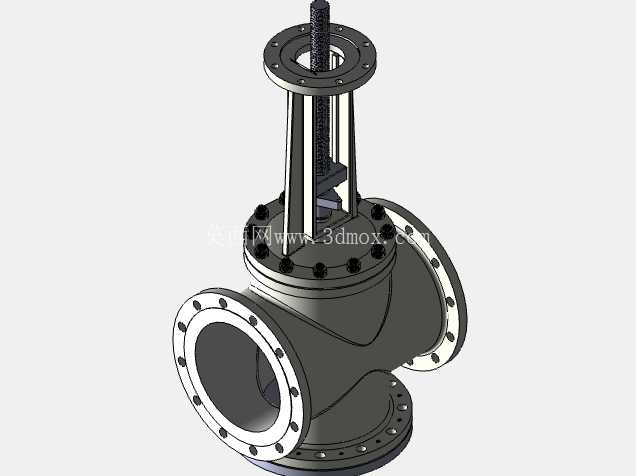

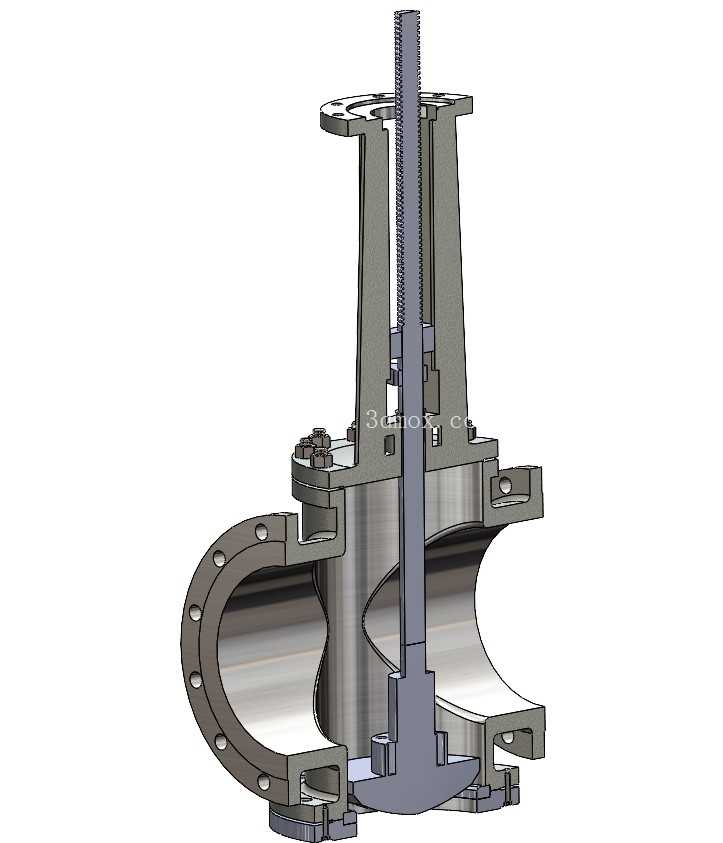

在市政供水主干网、大型化工原料输送管线、热电联产蒸汽配送系统这类大流量流体输送场景中，管路分流、合流以及流向切换的需求十分常见，普通两通截断阀无法满足多支路的流体管控要求，DN300规格的三通旋塞阀正是适配这类工况的核心控制部件。这款公称直径300毫米的三通旋塞阀，三个流道口均采用法兰式连接结构，法兰盘上的螺栓孔严格遵循对应压力等级的管路法兰标准排布，安装时可直接与同规格的管路法兰对接，通过螺栓紧固配合密封垫片实现接口处的静密封，无需额外加工过渡连接件，能够大幅降低现场施工的装配难度。从结构设计逻辑来看，该阀门采用了圆柱形带中空通道的旋塞作为启闭核心部件，旋塞与阀杆采用刚性连接结构，阀杆外部设置了带填料密封的阀盖组件，通过压盖压紧填料函内的密封填料，避免阀杆转动过程中出现介质沿阀杆间隙外漏的问题。阀盖与阀体之间采用螺栓连接，结合面处设置密封垫片，保证阀体中腔的密封性。阀体采用三通式等径流道设计，三个接口的通流直径一致，介质在阀腔内流动时的局部阻力损失更小，不会出现通流截面突变导致的紊流、压损过大问题，尤其适合输送清水、低粘度油品、饱和蒸汽这类对流动阻力较为敏感的介质。在实际使用过程中，操作人员通过驱动阀杆转动，即可带动内部旋塞同步旋转，当旋塞的中空通道与对应两个管路接口对齐时，即可实现这两个支路的连通，第三个支路处于截断状态；继续转动旋塞至特定角度，可实现不同支路之间的流向切换，也可根据工况需求调整至三路连通的合流或分流状态，相比采用多个两通阀组合实现流向切换的方案，单台三通旋塞阀的安装空间占用更小，管路布局更简洁，同时减少了多个密封点带来的泄漏风险。从安装边界尺寸来看，该阀门三个法兰接口的端面到阀体中心的距离经过统一核算，能够适配常规DN300管路的安装间距要求，阀杆顶部的驱动端预留了足够的操作空间，无论是手动轮驱动还是加装电动、气动执行机构，都不会与周边管路或支架产生干涉。阀体底部设置了定位支撑结构，安装时可通过底部的支撑座将阀门重量传递到管路支架上，避免三个连接法兰长期承受阀门自重带来的附加应力，防止法兰密封面因受力不均出现渗漏。在细节设计上，旋塞与阀体密封面之间采用了适配大口径阀门的密封结构，保证旋塞转动过程中密封面的比压均匀，既不会因为密封比压过大导致操作力矩过高，也不会因为比压不足出现内漏问题。阀杆上设置了行程限位结构，能够准确将旋塞锁定在全开、全关以及各个切换工位，避免操作人员转动过度导致的流向错位。中法兰连接的螺栓排布经过受力优化，螺栓数量与规格匹配阀门的公称压力等级，保证在额定工作压力下，法兰结合面不会出现密封失效。这类大口径三通旋塞阀通常应用在管线的分支节点处，比如自来水厂的滤池出水汇流管段、化工厂区的原料输送切换节点、热电厂的供热管网分支处，能够在不中断主路介质输送的前提下，实现支路的介质通断或流向调整，也可用于定期将管路内的介质引流至旁通管路，配合检修作业开展。相比同口径的三通球阀，这款旋塞结构的三通阀流道更趋近于直通结构，介质在阀腔内的流向转折角度更小，在输送含有少量固体颗粒的介质时，不容易出现颗粒卡滞在密封面的问题，适用的介质范围更广。建模过程中，所有配合面的尺寸公差都按照机械设计手册中阀门设计的相关要求进行了预留，比如旋塞与阀体的配合间隙、阀杆与填料函的配合公差、法兰螺栓孔的位置度公差，都能直接对接实际生产的加工工艺要求，可作为同类阀门设计改型的参考基础，也可用于管路系统的装配干涉校验、管路应力分析的三维模型载体。
