ZJ250-65型离心泵拆解结构三维设计

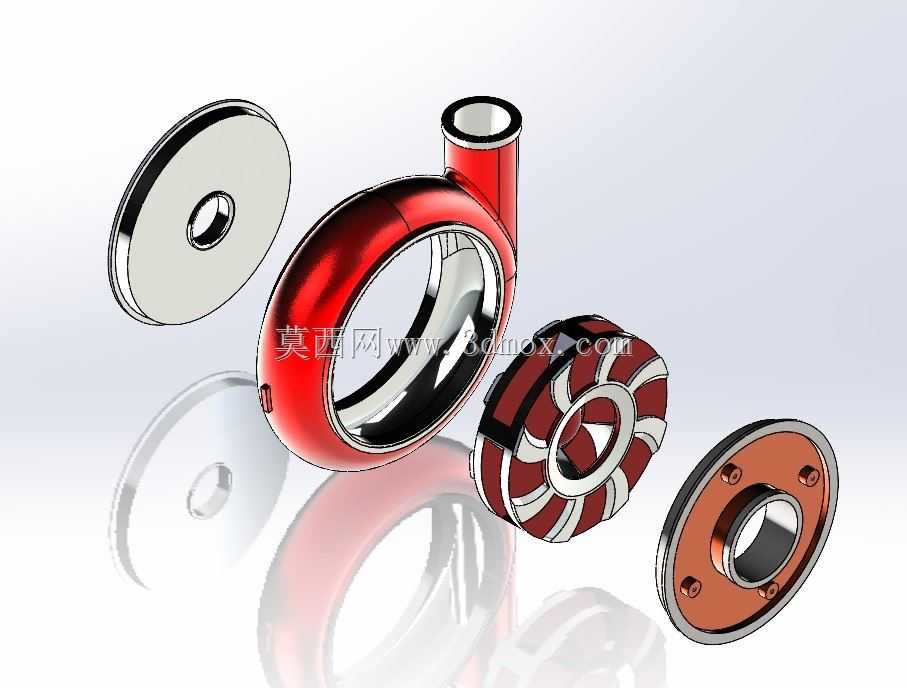

　　该模型还原的ZJ系列离心泵，核心应用场景覆盖矿山尾矿输送、冶金矿浆转运、电厂除灰渣、河道疏浚抽沙等含固体颗粒的流体输送工况，这类工况下介质多带有磨蚀性固体颗粒，普通清水泵的过流部件磨损速度极快，无法满足连续生产需求，因此该型泵在结构设计上优先考虑了耐磨性能与拆装维护的便捷性。从拆解结构可以看到，模型完整呈现了泵体、叶轮、前护板、后护板、泵盖、密封组件等核心过流部件的装配关系，其中泵体采用双蜗壳结构设计，这种结构能够平衡叶轮径向力，降低泵轴在大流量工况下的挠度，延长轴承与机械密封的使用寿命，同时蜗壳流道做了圆弧过渡处理，减少介质在流道内的湍流损失，提升水力效率。

　　叶轮采用闭式叶轮结构，叶片数为5片，叶片型线按照两相流理论设计，在保证输送大颗粒介质不堵塞的前提下，尽可能降低叶片入口处的局部磨损，叶轮前后盖板均设置有背叶片结构，既可以平衡叶轮工作时产生的轴向力，又能阻止固体颗粒进入密封腔，保护密封元件。从安装边界来看，该型泵的进出口采用法兰连接结构，进口为轴向水平吸入，出口为垂直向上布置，这种布置方式便于管路系统的布局，同时泵脚与底座的连接位置预留了足够的调整空间，安装时可以通过调整垫铁找平泵轴与电机轴的同轴度，避免运行时出现振动超标问题。

　　泵体与泵盖的连接采用螺栓沿圆周均布的方式，螺栓规格按照承压等级选型，能够承受1.6MPa的工作压力，拆解时只需松开连接螺栓即可分离泵体与泵盖，快速更换磨损的过流部件，无需拆卸进出口管路，大幅缩短现场维护的停机时间。密封结构可选填料密封与机械密封两种形式，针对不同的介质特性，填料密封适用于颗粒浓度较高、维护频次较高的工况，成本更低；机械密封适用于介质不允许泄漏的工况，密封可靠性更高。

　　在设计建模过程中，所有过流部件的壁厚均按照耐磨要求做了加厚处理，尤其是蜗壳隔舌部位、叶轮入口外缘等磨损速率较高的区域，壁厚比普通清水泵厚30%以上，同时部件之间的配合间隙做了合理预留，考虑到耐磨材料的加工误差与运行时的热膨胀量，避免运行过程中出现部件碰磨问题。轴的设计采用阶梯轴结构，轴肩位置按照应力集中系数做了圆角过渡处理，轴承选用调心滚子轴承，能够承受一定的不对中载荷，适应现场安装时的微小同轴度误差。该模型的结构拆解展示，能够帮助结构设计人员快速理解该型渣浆离心泵的装配逻辑，在做管路配套设计、泵站布局设计时准确提取安装尺寸，也能为设备维护人员提供直观的部件装配参考，明确各易损件的更换顺序与配合要求。在实际选型应用中，该型泵的流量覆盖范围对应250mm口径的进出口，扬程65米，能够满足中等流量、中等扬程的浆体输送需求，选型时需要根据介质的固体颗粒浓度、颗粒硬度调整过流部件的材质，比如强磨蚀工况选用高铬合金材质，弱磨蚀工况选用耐磨铸铁材质，不同材质的部件在安装尺寸上完全互换，无需改动泵体与底座结构。
